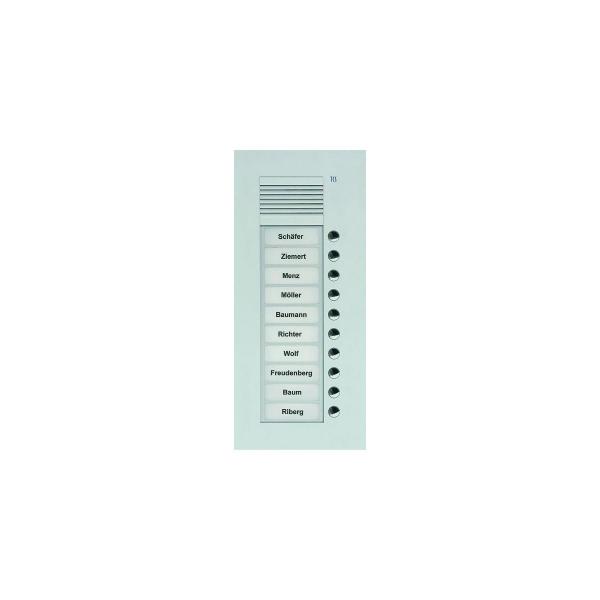

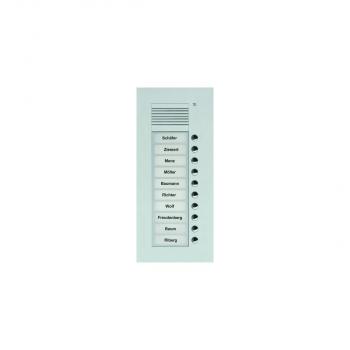

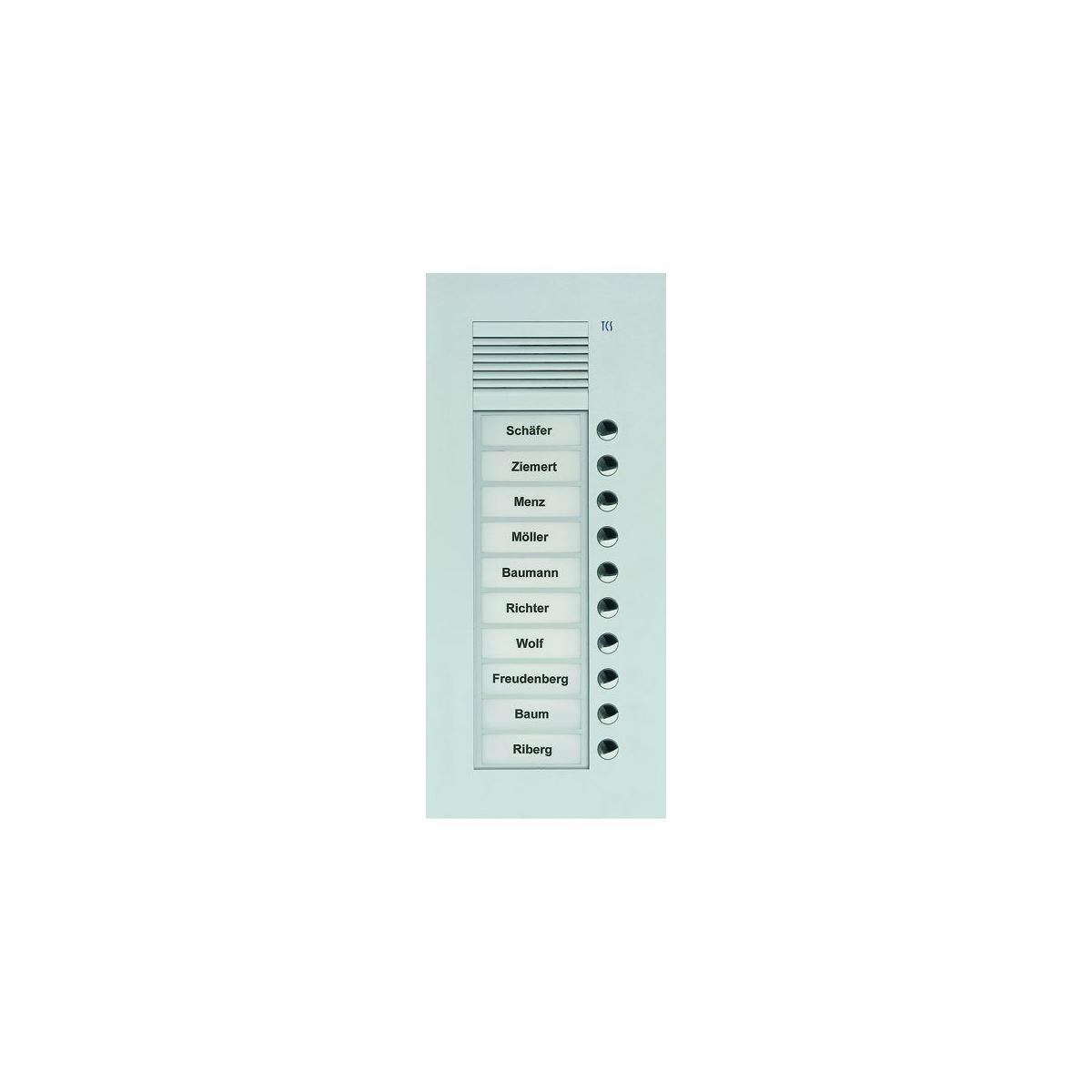

Zeitloses Design und moderne Technologie auf Augenhöhe. Die schlichte Optik der Serie PUK fügt sich nahtlos in die Architektur ein ? dank durchgehender Frontplatten aus Aluminium oder Edelstahl. Diese besitzen keine sichtbaren Schrauben und sind so sicher vor Demontage.
- Für bis zu 30 Wohneinheiten
- Unterputz
- Öffnen ohne Schrauben durch patentiertes win:clip
- Namensfelder mit energiesparenden LEDs beleuchtet
- Zeitloses Design
- Aluminium
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Außenstation zur Türkommunikation
- Anzahl Tasten bzw. Rufziele bis zu 30
- Zuordnungen je Klingeltaste max. 2 Seriennummern | Innenstationen
- Konfigurationsmöglichkeiten manuell | mit Servicegerät | mit configo
Auslösefunktionen:
- Türruf jede Klingeltaste
- Lichtschalten jede Klingeltaste (Lichtsymbol beiliegend)
(de-)aktiverbare Funktionen:
- Quittungston beim Drücken der Tasten
Auswahl und Einstellungen:
- Lautstärke Sprachausgabe ja
- Mikrofonempfindlichkeit ja
- Gesprächszeit 56 s (veränderbare Werkseinstellung)
- Türbereitschaftszeit 56 s (veränderbare Werkseinstellung)
- Türöffnerzeit an R-Klemme 4 s (veränderbare Werkseinstellung)
- Rufzeit 4 s (veränderbare Werkseinstellung)
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Unterputzmontage
- Gehäuse Frontplatte mit Unterputzkasten
- Frontplatte Aluminium eloxiert natur
- Namensschildglas Acrylglas (bruchsicher)
- Klingeltasten verchromtes Vollmetall mit wartungsfreien Kontakten
- Öffnungsprinzip win:clip
- Namensfeldbeleuchtung langlebige und energiesparende LED
- Speicher der Anlagenkonfiguration tauschbar gesteckt
- funktional erweiterbar mit Einbau-Türöffner-Relais
Abmaße in H x B x T in mm:
- Infofeld 24 / 37 / 19 x 62
- Namensfeld 19 / 53 x 62
- Montage- und Bedienraum 208 bis 340 x 150 bis 398
- Frontplatte 208 bis 340 x 150 bis 398 x 3
- Unterputzkasten 159 bis 291 x 126 bis 374 x 40
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P)
- Versorgungsspannung 24 V ± 8%
- Eingangsstrom I(a) 0,4 mA (einspaltig) | 0,8 mA (zweispaltig) | 1,2 mA (dreispaltig)
- Eingangsstrom I(P), in Ruhe 19 mA (einspaltig) | 36 mA (zweispaltig) | 53 mA (dreispaltig)
- Eingangsstrom I(Pmax), maximal 36 mA (einspaltig) | 40 mA (zweispaltig) | 58 mA (dreispaltig)
- zusätzliche Klemmen R (für Funktionserweiterung Türöffnen) | S (für Auslösen von Türöffner-, Licht-, Schaltfunktion oder Türruf)
Inbetriebnahme und Wartung:
- Speicher tauschbar gesteckt
- manuell veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Lautstärke Sprachausgabe | Mikrofonempfindlichkeit
- mit Servicegerät veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Quittungstonauswahl
- mit Software configo veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | Türbereitschaftszeit | Türöffnerzeit | Rufzeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Türöffner nur während Sprechverbindung | Türöffnerzeit an R-Klemme | Grundzustand laden
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -20 bis +50 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Außenstation inkl. Unterputzkasten
- Zubehör Namensschilder, Montagewerkzeug, win:clip-Schlüssel, Produktinformation
