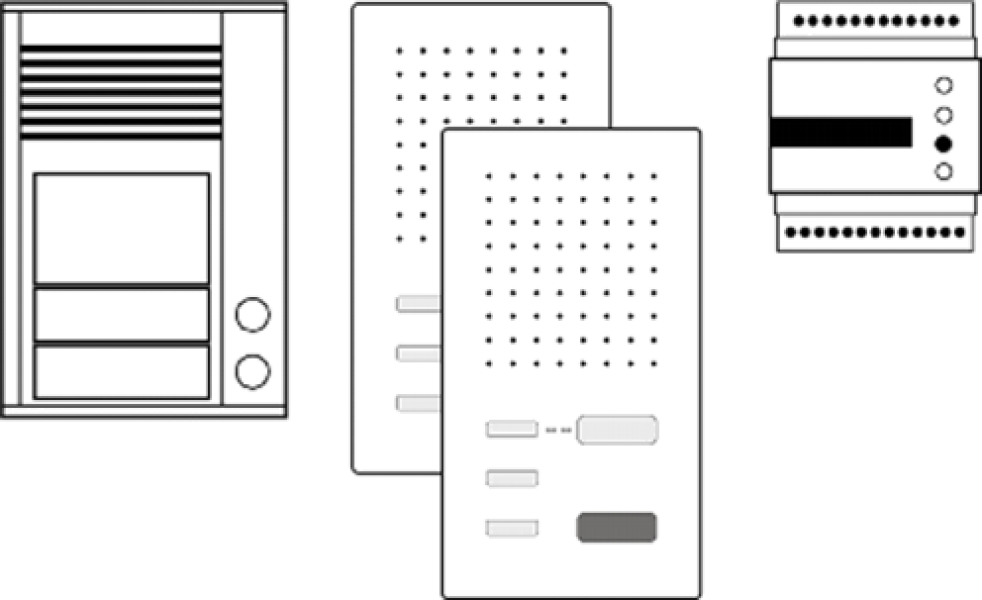

Die PPAF0x-EN/02 sind komplette, vorkonfigurierte Standard-Türsprechanlagen mit einer Außenstation für die Aufputzmontage und Innenstation(en) zum Freisprechen. Jeder Klingeltaste ist eine Innenstation fest zugeordnet.
Besonders geeignet für Ein- und Mehrfamilienhäuser mit 1 bis 8 Wohneinheiten. Die PPAF0x-EN/02 sind erweiterbar (Einbau in ISW3030) mit Rufrelais und Funksignalgerät (mit Funksendeplatine).

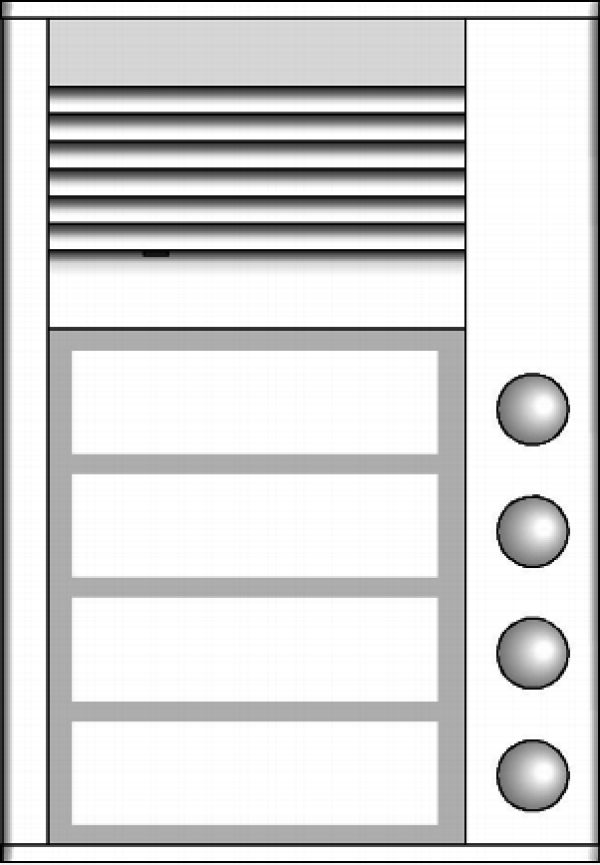

Außenstation:
- Für bis zu 8 Wohneinheiten
- win:clip?-Prinzip
- Namensfeldgröße: H von 19 mm bis 53 mm x B 62 mm
- Infofeldgröße: H von 19 mm bis 37 mm x B 62 mm
- Metallgehäuse aus robusten Aluminiumprofilen
- Metallklingelknöpfe mit vergoldeten, wartungsfreien Kontakten
- Jeder Klingeltaste können 2 Innenstation zugeordnet werden
- Langlebige und energiesparende Namens- / Infoschildbeleuchtung
- Bruchsicheres Namensschildglas
- Quittungston beim Drücken der Klingeltaste
- Gesprächszeit ab Werk: 56 Sekunden / mit Servicegerät oder der Konfigurationssoftware configoTM einstellbar
- Beliebige Klingeltaste zum Lichteinschalten nutzbar, Lichtsymbol liegt bei
- Lautstärke und Mikrofonempfindlichkeit sind manuell einstellbar
- Steckbarer Speicher zum Austausch baugleicher Außenstationen
- R-Klemme zum Anschluss einer Funktionserweiterung - Türöffnen
- Türöffnerzeit an R-Klemme ab Werk: 3 Sekunden / mit Servicegerät oder der Konfigurationssoftware configoTM einstellbar
- Türbereitschaftszeit (zur Steuerung der Kurzzeitspeicherung in Innenstationen) ab Werk: 56 Sekunden / mit Servicegerät oder der Konfigurationssoftware configoTM einstellbar
- Sprechverbindung in der Türbereitschaftszeit / mit Servicegerät oder der Konfigurationssoftware configoTM einstellbar
Technische Details:
- Versorgungsspannung +24 V ± 8 % (Versorgungs- und Steuergerät)
- Gehäuse: Aluminium, eloxiert (Farben siehe Preisliste)
- Namensschild: Acrylglas
- H x B x T 153 bis 241 x 104 x 16 mm
- Gewicht 335 g (PAK01) bis 600 g (PAK08)
- Zulässige Umgebungstemperatur ?20 °C bis +50 °C
- Eingangsstrom (3-Drahttechnik) I(a) = 0,4 mA, I(P) = 10,6 mA
- Max. Eingangsstrom (3-Drahttechnik) I(Pmax) = 19 mA
- Eingangsstrom (2-Drahttechnik) I(a) = 11 mA
- Max. Eingangsstrom (2-Drahttechnik) I(amax) = 32,6 mA
--------------------------------------------------------------------------------------------------------------

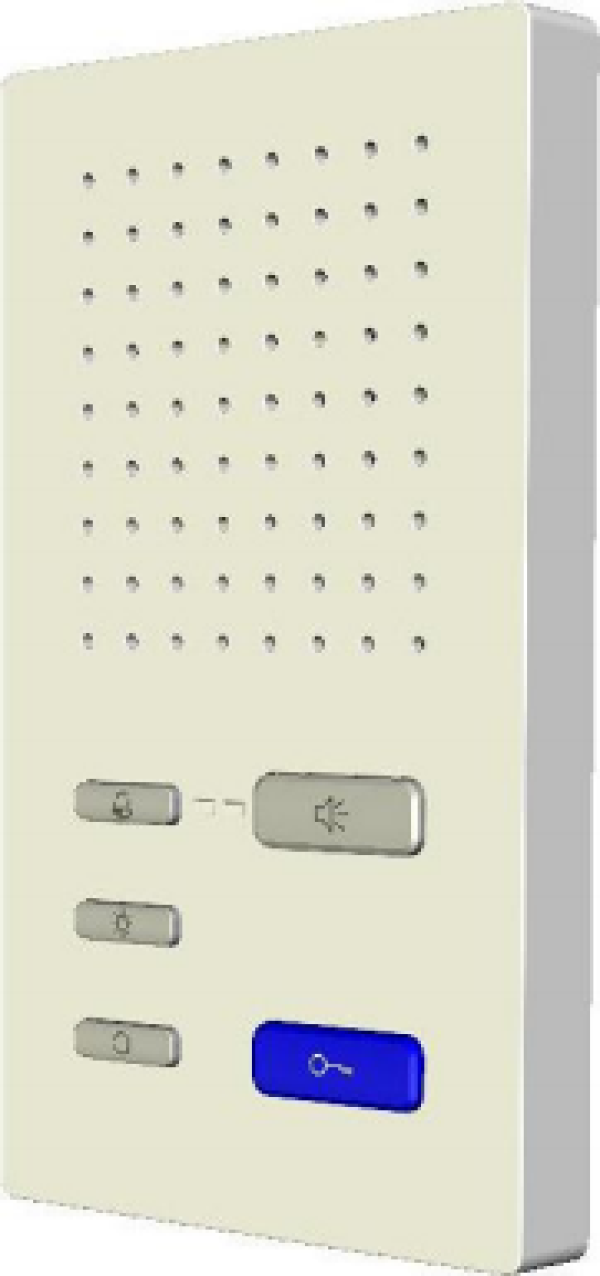

Innenstation:
- Freisprechen (hands-free), manuell gesteuertes Wechselsprechen aktivierbar
- Große, abgesetzte, blaue Türöffnertaste
- große Sprechentaste
- Lichttaste
- Steuertaste (mit Steuerfunktion 8 fest belegt)
- Ruf AUS-Taste zur Ruftonabschaltung mit optischer Anzeige
- Optische Anzeige von Türrufen durch LED (grün)
- Optische Besetztanzeige bei bestehender Sprechverbindung durch LED (grün)
- Ruftöne vom Bewohner einstellbar, Auswahl aus 13 Ruftönen in verbesserter Qualität
- Sprachlautstärke und Ruftonlautstärke manuell einstellbar
- Akustische Rufunterscheidung zwischen 2 Außenstationen (mittels Konfigurationssoftware configo), Wohnungstür (Etagentür) und Internruf
- Ein Parallelruf aktivierbar (mittels Servicegerät TCSK-01 oder configo)
- Mithörsperre und automatische Gesprächsabschaltung (nach 2 min)
- Unterschale mit gesteckter Schraubklemme vorinstallierbar und alternativ mit Türtelefon bestückbar
- Optische und akustische Fehleranzeige
- Funktional erweiterbar durch Einbauplätze für Rufrelais und Ansteuerung Funksignalgerät
- Energieeffizient durch geringen Stand-by-Verbrauch von nur 0,025 W
- automatisches Freisprechen (Gesprächsannahme) nach Internruf aktivierbar / deaktivierbar
Technische Details:
- Versorgungsspannung: +24 V ± 8 % (Versorgungs- und Steuergerät)
- Gehäuse: Kunststoff (Farben wie in Preisliste)
- Abmessung (in mm): H 180 x B 100 x T 23
- Gewicht 185 g
- Zulässige Umgebungstemperatur: -5 ...+ 40 °C
- Schutzart: IP30
- Eingangsstrom in Ruhe 2-Drahtbetrieb: I(a) = 1 mA, 3-Drahtbetrieb: I(a) = 0,2 mA, I(P) = 0,8 mA
- Maximaler Eingangsstrom: I(Pmax) = 75 mA
------------------------------------------------------------------------------------------

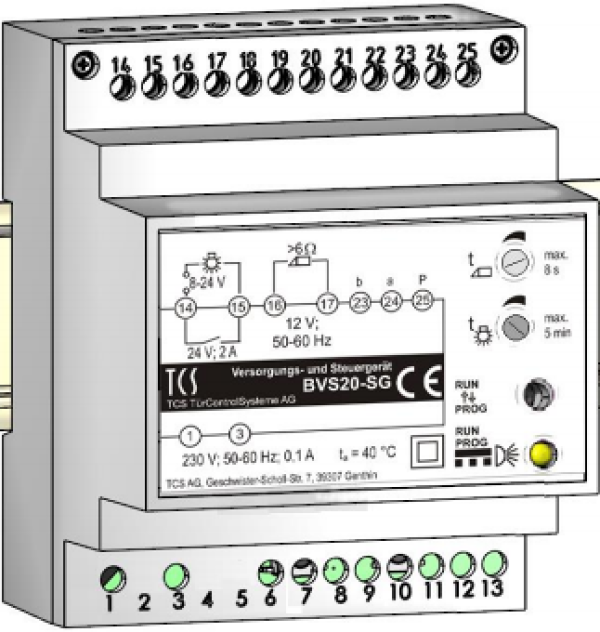

Steuergerät
Das BVS20 dient zur zentralen Versorgung und Steuerung von kleinen TCS:BUS-Audioanlagen mit einem Strang bis 40 mA. Das Gerät darf ausschließlich für die Versorgung des TCS:BUS verwendet werden. In Kombination mit einem Gleichspannungsnetzgerät NGV1011-0400 können auch Videoanlagen betrieben werden. Es ist für die Montage in einem Schaltschrank auf Tragschienen TS 35 geeignet.
- Türöffnerfunktion mit integrierter Spannungsversorgung: Wechselspannungs-Türöffner (12 V, max. 2 A, Widerstand größer 6 Ohm) anschließbar
- Lichtschaltfunktion mit potentialfreiem Relaiskontakt (Schließer: 24 V DC / 2 A)
- Einfacher Sprachkanal: Gespräche zwischen Außen- und Innenstation in mehr als einer Unteranlage gleichzeitig sind nicht möglich.
- Überlastschutz für P-Ader, Maximallastgrenze 200 mA, automatisches Wiedereinschalten
Technische Details:
- Versorgungsspannung 230 V ± 10 %, 50-60 Hz
- Leistungsaufnahme 2,5 W
- maximaler Leistungsaufnahme 20 W
- Ausgangsstrom a-Klemme I(a) = 40 mA
- Ausgangsstrom P-Klemme I(P) = 60 mA
- maximaler Ausgangsstrom I(Pmax) = 100 mA, für 1 min Last
- Ausgangsspannung Leerlauf U(a/b) = 24 V ± 1 V | U(b/P) = 24 V ± 1 V
- Ausgangsspannung Sprechen U(a/b) = 21 V ± 1 V
- Türöffnerspannung unter Last U(Tö) = 12 V ± 2 V, 50 Hz (Türöffner Widerstand größer 6 Ohm)
- Türöffnerspannung Leerlauf U(Tö) = 18 V ± 2 V, 50 Hz (Türöffner Widerstand größer 6 Ohm)
- Externe Netzsicherung 2 A; in Kombination mit NGV1011-0400: 4 A
- zulässige Umgebungstemperatur 0 ... +40 °C
- Schutzart IP20
- Gehäuse Reiheneinbaugehäuse 4 TE Tragschienen TS 35 nach DIN EN 60715
- Gewicht 475 g
- Schutzklasse II
Lieferumfang:
- 1 x Außenstation PAK01-EN (... PAK08-EN)
- x x Innenstation zum Freisprechen ISW3030 (nummeriert von 1 bis 8)
- 1 x Versorgungs- und Steuergerät BVS20-SG
- 1 x Beipack: Namensschilder, win:clipTM
- -Schlüssel, Einführhilfe, Schraubendreher
- Produktinformation PPAF0x-EN/02
- Produktinformationen der Paketkomponenten (in deren Verpackung)
- Bedienungsanleitung ISW3030 (in der Verpackung ISW3030)
