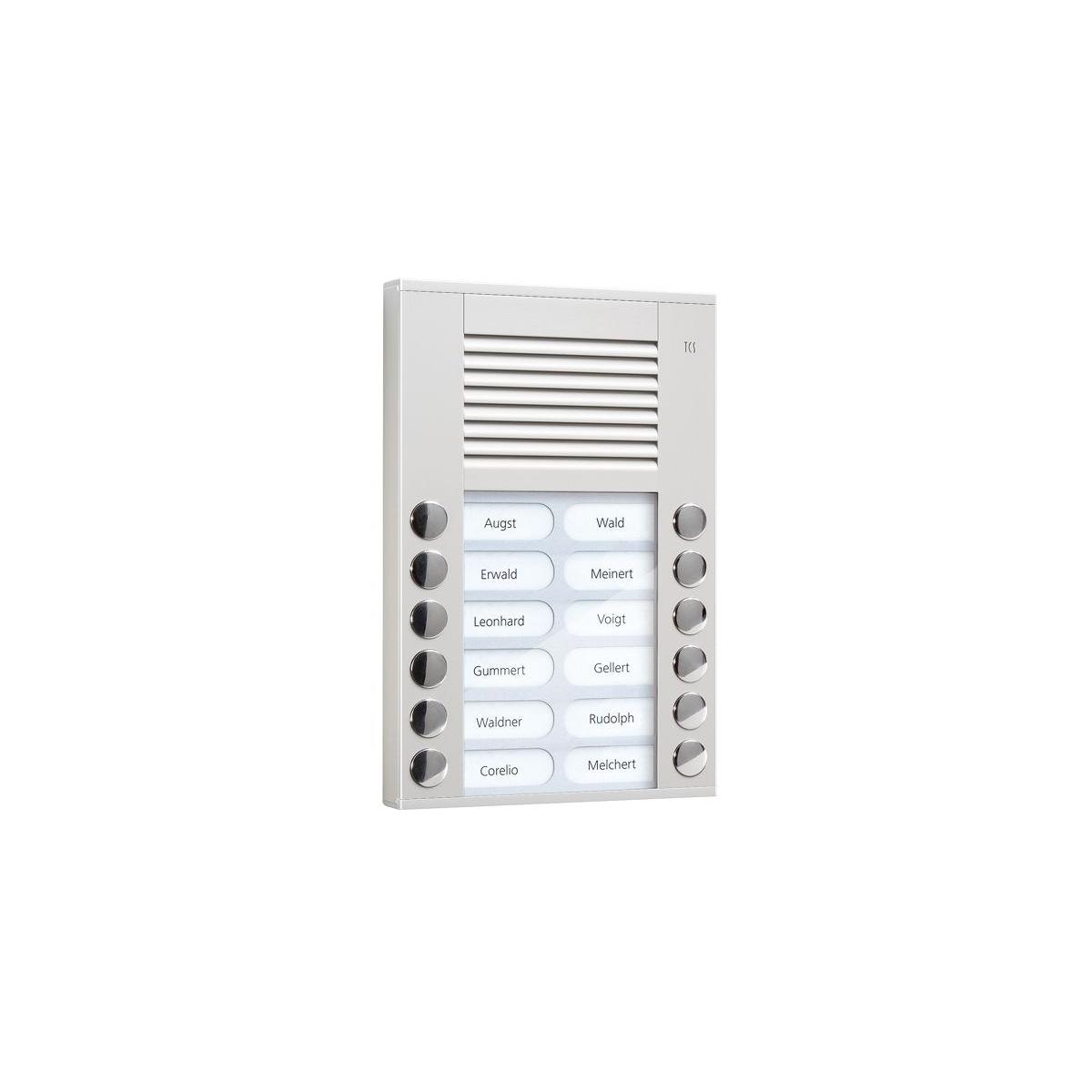

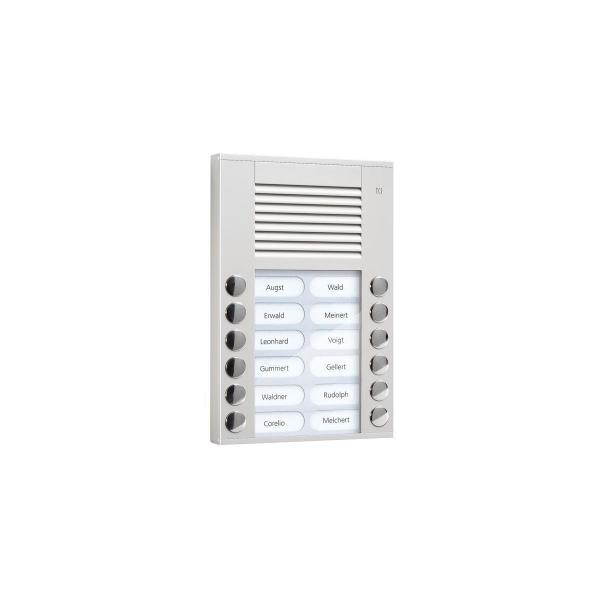

Viele Tasten auf kleinstem Raum. Das ermöglicht die Serie PES. Ihre Klingeltaster und Namensfelder sind kompakt angeordnet. Dadurch eignet sich die Serie auch ideal für Mietshäuser oder Gewerbegebäude mit linkem und rechtem Aufgang. Dank monolithischer Bauform und Vorverdrahtung ist die Montage einfach und zeitsparend.
- Für bis zu 20 Wohneinheiten
- Mit Klingeltastenerweiterungen PDT und PET bis 132 Wohneinheiten
- Minimale Aufputzhöhe von nur 20 Millimeter
- Namensfelder mit energiesparenden LEDs beleuchtet
- Extra großen Namensfeldern bis 3 Wohneinheiten
- Zeitloses Design
- Robustes Aluminium
- In eloxiert natur
- Vorverdrahtet
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Außenstation zur Türkommunikation, optional mit Codeschloss
- Anzahl Tasten bzw. Rufziele bis zu 20 | 132 mit Klingeltastenerweiterung
- Anzahl Zahlencodes bis zu 10 (nur mit integriertem Codeschloss)
- Zuordnungen je Klingeltaste max. 2 Seriennummern | Innenstationen
- Konfigurationsmöglichkeiten manuell | mit Servicegerät | mit configo
Auslösefunktionen:
- Türruf jede Klingeltaste
- Lichtschalten jede Klingeltaste (Lichtsymbol beiliegend)
(de-)aktiverbare Funktionen:
- Quittungston beim Drücken der Tasten
Auswahl und Einstellungen:
- Lautstärke Sprachausgabe ja
- Mikrofonempfindlichkeit ja
- Gesprächszeit 56 s (veränderbare Werkseinstellung)
- Türbereitschaftszeit 56 s (veränderbare Werkseinstellung)
- Türöffnerzeit an R-Klemme 4 s (veränderbare Werkseinstellung)
- Rufzeit 4 s (veränderbare Werkseinstellung)
- Länge der Zahlencodes 1- bis 6-stellig (nur mit integriertem Codeschloss)
- Lichtschaltfunktion an #-Taste (nur mit integriertem Codeschloss)
Anzeigen:
- Statusanzeige ja (am Codeschloss, wenn integriert)
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Aufputzmontage
- Gehäuse Strangprofil
- Material und Farbe Aluminium eloxiert natur
- Namensschildglas Acrylglas (bruchsicher)
- Klingeltasten verchromtes Vollmetall mit wartungsfreien Kontakten
- Öffnungsprinzip verdeckte Verschraubung
- Namensfeldbeleuchtung langlebige und energiesparende LED
- Speicher der Anlagenkonfiguration tauschbar gesteckt
- funktional erweiterbar mit Einbau-Türöffner-Relais, Klingeltastenerweiterung
Abmaße in H x B x T in mm:
- Infofeld 72 x 74
- Namensfeld 72 x 74 (1 Taste) | 34 x 74 (2 Tasten) | 15 x 39 (ab 4 Tasten)
- Montage- und Bedienraum 266 bis 304 x 135 (bis 3 Tasten) | 228 bis 380 x 135 (ab 4 Tasten)
- Außenstation 166 bis 280 x 135 x 20 | 242 bis 318 x 135 x 20 (ASx)
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P) | 2-Draht möglich (ohne Klingeltastenerweiterungen)
- Versorgungsspannung 24 V ± 8%
- Eingangsstrom I(a) 0,4 mA (PES, PET12 bis PET20) | 0,8 mA (PET22 bis PET28)
- Eingangsstrom I(P), in Ruhe 16 mA (PES) | 0,4 mA (PET12 bis PET20) | 0,8 mA (PET22 bis PET28)
- Eingangsstrom I(Pmax), maximal 65 mA (PES) | 12 mA (PET12 bis PET20) | 23 mA (PET 22 bis PET28)
- zusätzliche Klemmen R (für Funktionserweiterung Türöffnen) | S (für Auslösen von Türöffner-, Licht-, Schaltfunktion oder Türruf)
Inbetriebnahme und Wartung:
- Speicher tauschbar gesteckt
- manuell veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Lautstärke Sprachausgabe | Mikrofonempfindlichkeit
- mit Servicegerät veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Quittungstonauswahl
- mit Software configo veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | Türbereitschaftszeit | Türöffnerzeit | Rufzeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Türöffner nur während Sprechverbindung | Türöffnerzeit an R-Klemme | Mastercode
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -20 bis +50 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Außenstation
- Zubehör Namensschilder, Montagewerkzeug, Produktinformation
