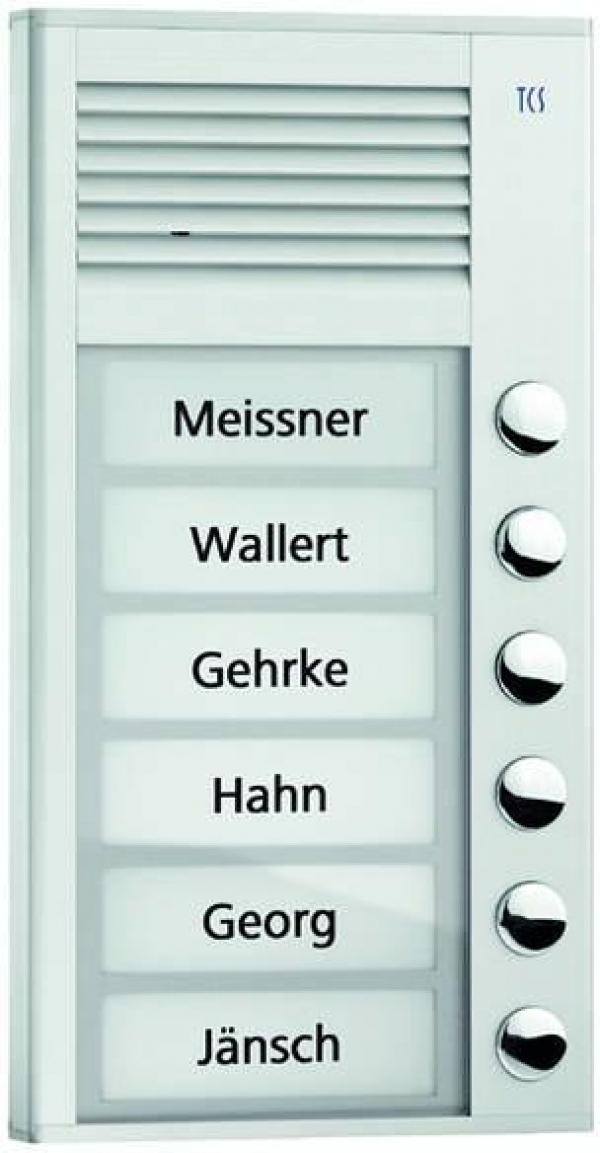

Dank ihrer schmalen Maße empfiehlt sich die Serie PAK für Eingangsbereiche mit wenig Platz. Durch ihre sehr geringe Aufputzhöhe wirkt sie optisch fast eben mit dem Mauerwerk. Ihre Breite entspricht einem halben Klinkerstein. So kann eine Außenstation unauffällig zur Architektur angebracht werden.
- Für 6 Wohneinheiten
- Minimale Aufputzhöhe von nur 16 Millimeter
- Öffnen ohne Schrauben durch patentiertes win:clip?
- Namensfelder aus bruchsicherem Acrylglas
- Namensfelder mit energiesparenden LEDs beleuchtet
- Zeitloses Design
- Robustes Aluminium
- In eloxiert natur
System- und Anlagenfunktionen:
- Produkttyp: Außenstation zur Türkommunikation
- Anzahl Tasten bzw. Rufziele: 6
- Zuordnungen je Klingeltaste: max. 2 Seriennummern,Innenstationen
- Konfigurationsmöglichkeiten: manuell,mit Servicegerät,mit configo
Auslösefunktionen:
- Türruf jede Klingeltaste
- Lichtschalten jede Klingeltaste (Lichtsymbol beiliegend)
- (de-)aktiverbare Funktionen:
- Quittungston beim Drücken der Tasten
Auswahl und Einstellungen:
- Lautstärke Sprachausgabe
- Mikrofonempfindlichkeit
- Gesprächszeit: 56 s (veränderbare Werkseinstellung)
- Türbereitschaftszeit: 56 s (veränderbare Werkseinstellung)
- Türöffnerzeit an R-Klemme: 4 s (veränderbare Werkseinstellung)
- Rufzeit: 4 s (veränderbare Werkseinstellung)
Gehäuse, Montage, Funktionserweiterungen:
- Montageform: Aufputzmontage
- Gehäuse: Strangprofil
- Material und Farbe: Aluminium, eloxiert natur
- Namensschildglas: Acrylglas (bruchsicher)
- Klingeltasten: verchromtes Vollmetall mit wartungsfreien Kontakten
- Öffnungsprinzip: win:clip
- Namensfeldbeleuchtung: langlebige und energiesparende LED
- Speicher der Anlagenkonfiguration: tauschbar gesteckt
- funktional erweiterbar mit Einbau-Türöffner-Relais
Technische Daten:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P) | 2-Draht möglich
- Versorgungsspannung: 24 V ± 8%
- Eingangsstrom I(a): 0,4 mA
- Eingangsstrom I(P), in Ruhe: 11 mA
- Eingangsstrom I(Pmax), maximal: 21 mA
- zusätzliche Klemme R (für Funktionserweiterung Türöffnen)
- Speicher: tauschbar gesteckt
- manuell veränderbare Parameter: Rufziele bzw. Lichtschaltfunktion,Lautstärke, Sprachausgabe, Mikrofonempfindlichkeit
- mit Servicegerät veränderbare Parameter: Rufziele bzw. Lichtschaltfunktion,Gesprächszeit,AS-Adresse ändern/sperren,Sprechen bei Türbereitschaft,Quittungstonauswahl
- mit Software configo veränderbare Parameter: Rufziele bzw. Lichtschaltfunktion,Gesprächszeit,Türbereitschaftszeit,Türöffnerzeit,Rufzeit,AS-Adresse ändern/sperren,Sprechen bei Türbereitschaft,Türöffner nur während Sprechverbindung,Türöffnerzeit an R-Klemme,Grundzustand laden
- zulässige Umgebungstemperatur:-20 bis +50 °C
- UV-Beständigkeit: uneingeschränkt
Maße:
- Abmaße in H x B x T in mm
- Infofeld 24 / 37 / 19 x 62
- Namensfeld 19 / 53 x 62
- Außenstation 153 bis 241 x 104 x 16
- Montage- und Bedienraum 153 bis 241 x 104
Lieferumfang:
- Außenstation
- Zubehör: Namensschilder, Montagewerkzeug, win:clip-Schlüssel, Produktinformation
