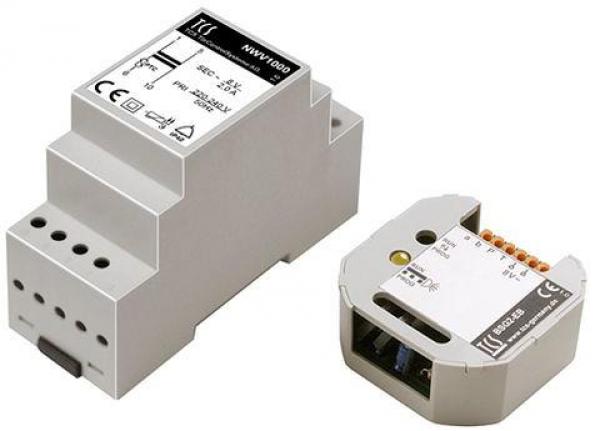

Das NBV1000 ist ein Geräteset :BUS-Steuergerät mit Klingeltransformator, das besonders
für die Umrüstung bestehender einfacher Klingelanlagen auf TCS:Türsprechanlagen geeignet
ist. Es benötigt nur zwei Klingeldrähte zwischen Transformator und BSG2-EB. Vorhandene
Drähte der Klingelanlagen können genutzt werden. Die Verlegung zusätzlicher
Leitungen ist nicht erforderlich.
- Versorgungs- und Steuergerätekombination für Audioanlagen an 1 Strang
- Programmiertaster
- LED-Anzeige
- Türöffnerfunktion mit integrierter Spannungsversorgung
- Türöffnerzeit ab Werk fest eingestellt: 3 s
- Wechselspannungstüröffner: anschließbar
- Gehäuseform: Reiheneinbaugehäuse 2 TE für Hutschiene
- 1 TCS:BUS-Anschluss
- potentialfreier Schaltausgang (Schließer, max. Belastbarkeit 24?V DC / 1?A) für Lichtschaltautomaten
- intern geschaltete Türöffnerspannung 12?V / 50/60?Hz, max. 2?A
- max. Ausgangsstrom a-Klemme: I (a) max = 40?mA
- max. Ausgangsstrom P-Klemme: I (P) max = 60?mA
- System- und Anlagenfunktionen
- Anwendung für Audioanlagen an 1 Strang, zur Umrüstung bestehender Klingelanlagen in TCS-Türsprechanlagen
- TCS:BUS-Anschluss 1
- Schaltausgang für Türöffner 12 V
- Gehäuse und Montage
- Reiheneinbaugerät REG für Hutschiene
- Einbaugerät für tiefe UP-Dose
- Reiheneinbaugerät REG für Hutschiene 2 TE (Teilungseinheiten)
Technische Daten:
- max. Ausgangsstrom a-Klemme I (a) max = 40 mA
- max. Ausgangsstrom P-Klemme I (P) max = 60 mA
- Ausgangsspannung 24 | 26 V DC ± 1 V
- Parallelbetrieb Es können bis zu 2 Innenstationen gleichzeitig gerufen werden.
- Schutzart: IP20
Versorgungssspannung: 8 bis 10 V / 50-60 Hz
zulässige Umgebungstemperatur: -20 bis +50 °C - Abmaße:2 TE,H 52 x B 52 x T 23 mm
Hinweis:
- Angaben zur Versorgungsleistung gelten für 1 Außenstation PAK, PUK (max. 2-sp.), PES bzw. ASI mit bis zu 24 Tasten
Hinweis:
- Außenstationen werden immer in 3-Draht-Technik angeschlossen.
----------------------------------------------------------------------------------------
BSG2-SG
Technische Daten:
- Versorgungsspannung: 8 V ~/ 1,5 A (von Klingeltransformator)
- Gehäuse: Einbaugehäuse Kunststoff (für tiefe UP-Dose)
- Abmessung (in mm): 50 x 50 x 22
- Gewicht: 35 g
- Zulässige Einsatz-Temperatur: - 20 °C ... + 50 °C
- Schutzart: IP 20
- Ruhestromabgabe max.
- kompletter 2Draht-Betrieb: 50 mA an a
- Innenstationen 2drähtig,
- Außenstation 3drähtig: 45 mA an a, 35 mA an P
- kompletter 3Draht-Betrieb: 10 mA an a, 65 mA an P
- Klingeltransformator
- Spannungen: 230 V~ / 8 V, 2 A
- Gehäuse: Reiheneinbaugehäuse
- Abmessung (in mm): 93 x 34 x 60
?Lieferumfang:
- 1 x :BUS:Steuergerät BSG2-SG
- 1 x Klingeltransformator
- 1 x Produktinformation
