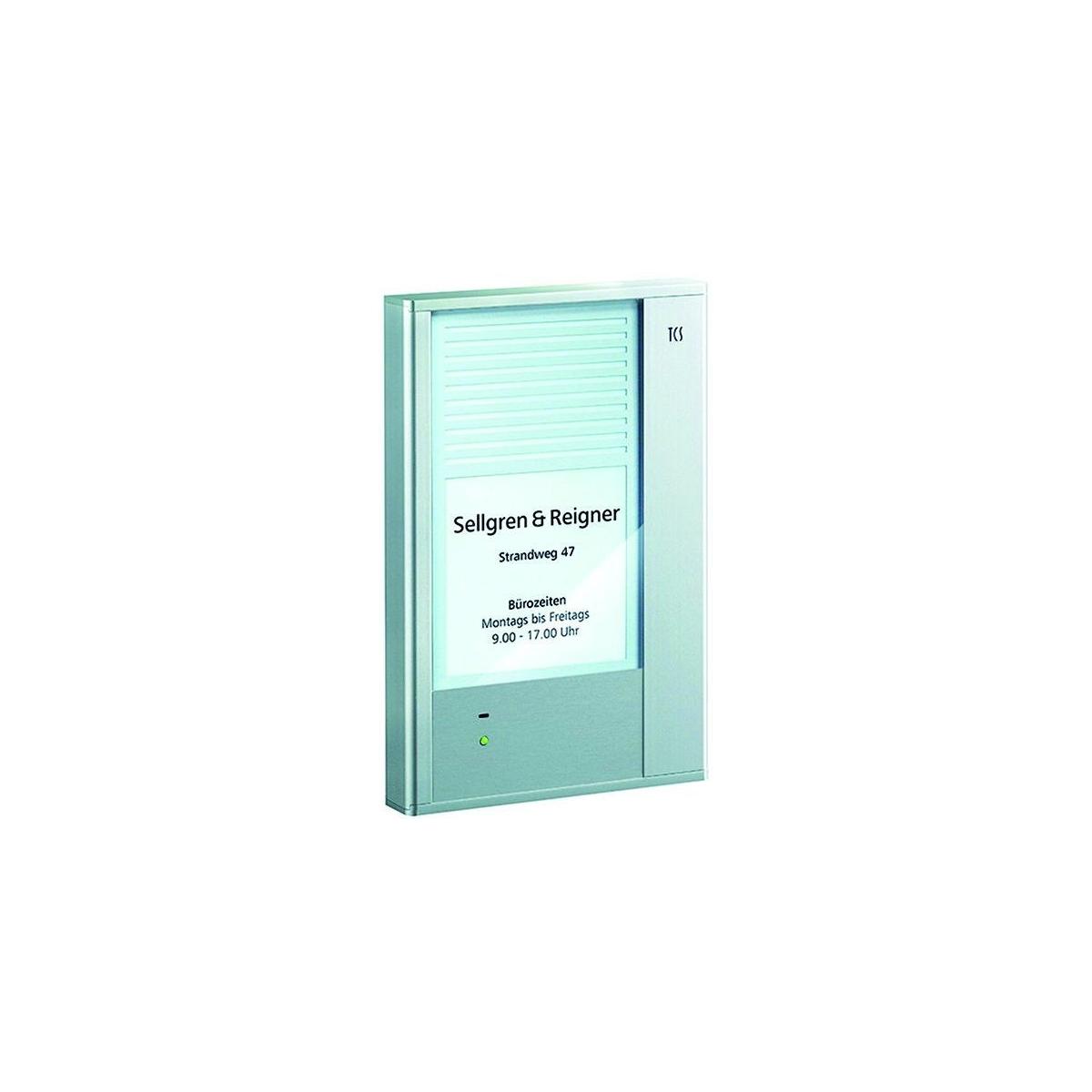

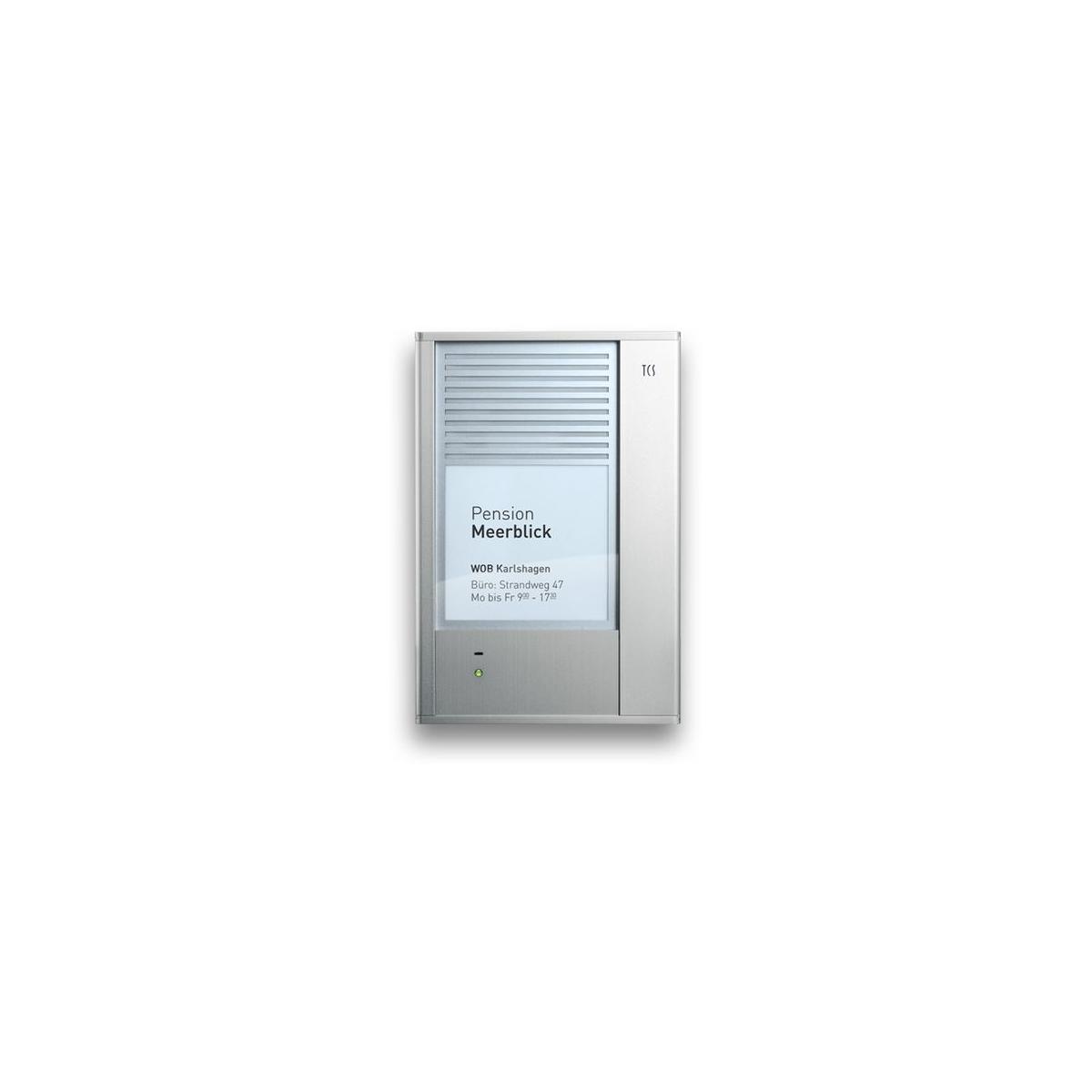

- zur Aufputzmontage
- für bis zu 250 Transponder
- öffnet Türen, bedient das Garagentor o.a.
- zeitloses Design in eloxiertem Aluminium
- verdecktes Öffnungsprinzip win:clip
- designgleich zur Serie PAK

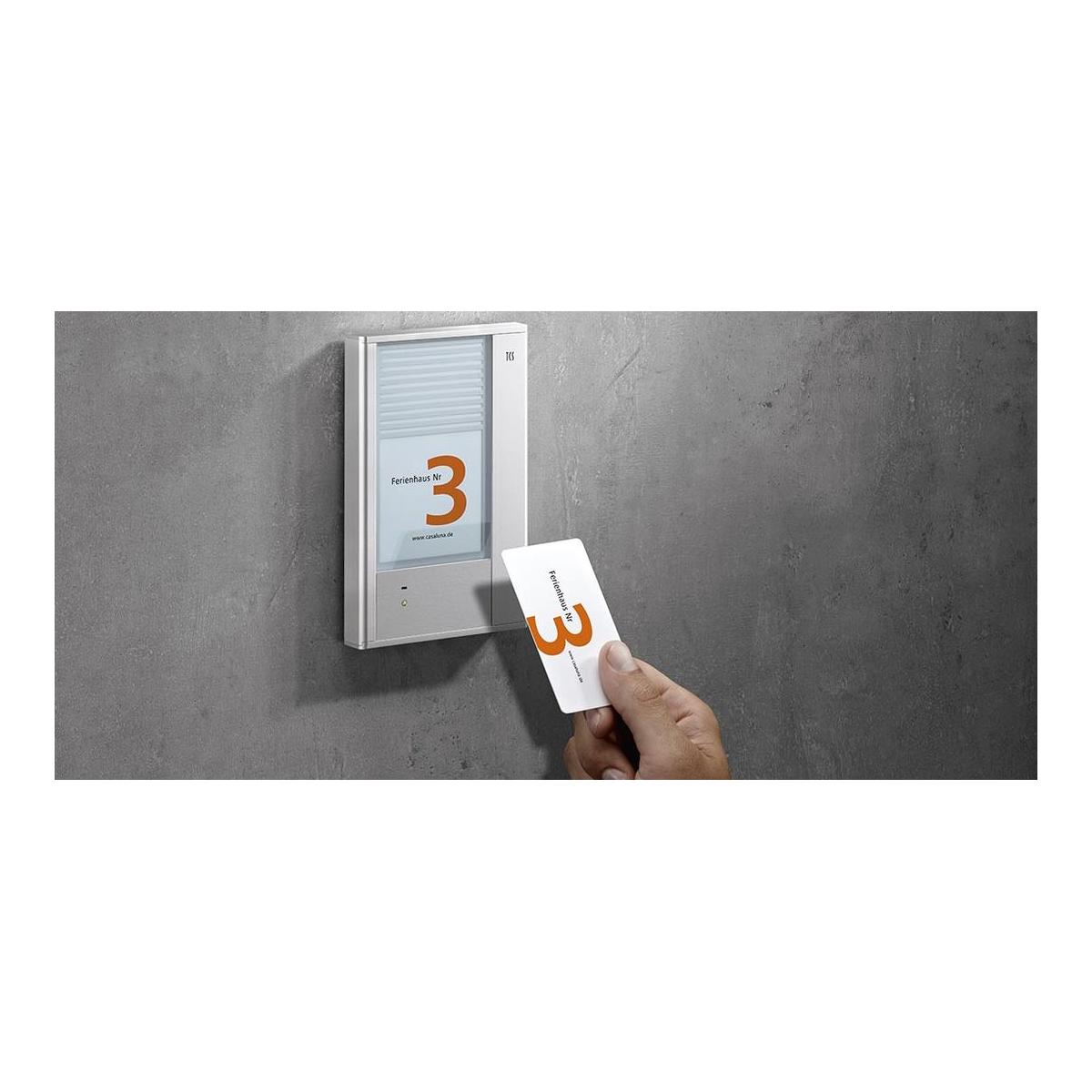

Neben einer stand-alone-Nutzung eignet sich der Transponderleser zur Zutrittskontrolle auch für die funktionale Ergänzung vorhandener Türsprechanlagen mit der Außenstationsserie PAK im gleichen Design. Die verdeckte Verschlusstechnik win:clip bietet Schutz vor unbefugtem Öffnen und Beschädigungen. Die Quittierung erfolgt optisch und akustisch.
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Eingabe- oder Lesegerät zur Zutrittskontrolle
- maximale Anzahl Schlüssel 250 Transponder MKeys | MCards
- Leser MIFARE Classic Transponder (nach ISO 14443 A)
- Schutzfunktion Sabotagekontakt
- Konfigurationsmöglichkeiten Einprogrammieren MIFARE® Classic kompatibler Transponder: max. 10 per Mastertransponder | max. 50 per IR-Fernbedienung | max. 250 (TCS:BUS) per configo
- Betriebsarten am TCS:BUS | Stand-alone (mit 24VDC Netzteil)
Auslösefunktionen:
- Türöffnen Transponderleser (mit potentialfreiem Relaiskontakt, Wechsler 24 V DC / 2 A)
- Schalten allgemein | spezifisch
(de-)aktiverbare Funktionen:
- Quittungston Tastenquittungston beim Betätigen der IR-Fernbedienung
Auswahl und Einstellungen:
- Türöffnerzeit ab Werk 3 s (veränderbare Werkseinstellung)
- Einrichten des Mastertransponders mit IR-Fernbedienung
Anzeigen:
- Statusanzeige LED rot | LED grün | LED orange
- Quittierung (beim Lesevorgang und Anlernen) akustisch und optisch
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Aufputzmontage
- Material und Farbe Aluminium, eloxiert natur
- Öffnungsprinzip win:clip
Abmaße in H x B x T in mm:
- Infofeld 61 x 64
- Transponderleser 153 x 104 x 16
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P) / Sonderbetrieb 2 (a/b)
- Eingangsstrom I(a) 0,1 mA
- Eingangsstrom I(P), in Ruhe 17 mA
- Eingangsstrom I(Pmax), maximal 40 mA
- max. Schleifenwiderstand 20 | 60 Ohm (aktivierbar)
Inbetriebnahme und Wartung:
- Fehleranzeige optisch | akustisch
- Schutz vor unautorisierter Konfiguration via Mastercode
- Schnittstellen RS485 (Datenübertragung) | ISP (Updates)
- manuell veränderbare Parameter (IR-Fernbedienung) Relaisschaltzeit | AS-Adresse ändern | Werkseinstellung laden | Programmierung von Codes und Schlüsseln | Mastercode
- mit Software configo veränderbare Parameter AS-Adresse ändern | Relaisschaltzeit | Werkseinstellung laden | Programmierung von Codes und Schlüsseln | Mastercode | Programmiersperre | Stand-alone Betrieb | Sabotage | Freie Protokolle
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -25 bis +55 °C
Lieferumfang:
- Produkt Transponder-Leser mit MIFARE-Technologie
- Zubehör Transponder MKey01 | MCard01 (nicht im Lieferumfang enthalten), IR-Fernbedieung, Montagewerkzeug, win:clip-Schlüssel, Produktinformation
- Hinweis Transponder der Typen tKey01 und tCard01 können nicht verwendet werden.
