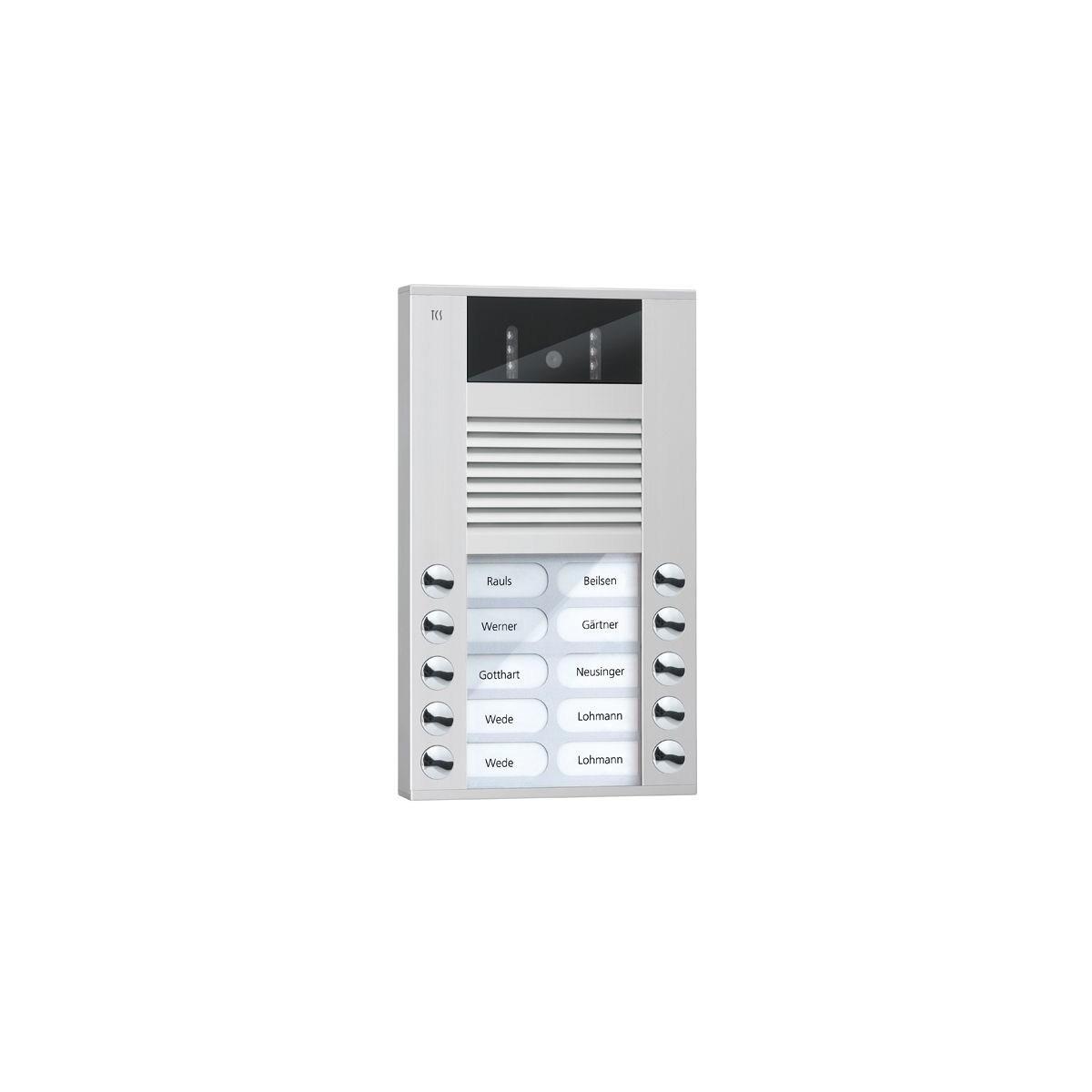

Bestens im Bilde. Die Serie AVE ist die Videoversion der Serie PES. Für mehr Komfort und Sicherheit sorgt eine bündig integrierte Farbkamera. Diese erfasst einen Winkel von 130 Grad. Durch einen Infrarot-Modus ist sie auch bei Dunkelheit als Türspion bestens geeignet.
- Für bis zu 16 Wohneinheiten
- Erweiterbar auf 128 Wohneinheiten
- Kamera mit Infrarotmodus für gute Sicht bei Dunkelheit
- Namensfelder mit energiesparenden LEDs beleuchtet
- Extra große Namensfelder bis 3 Wohneinheiten
- Zeitloses Design
- Robustes Aluminium
- In eloxiert natur
- Vorverdrahtet
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Video-Außenstation zur Video-Türkommunikation, optional mit Codeschloss
- Anzahl Tasten bzw. Rufziele bis zu 16 | 128 mit Klingeltastenerweiterung
- Anzahl Zahlencodes bis zu 10 (nur mit integriertem Codeschloss)
- Zuordnungen je Klingeltaste max. 2 Seriennummern | Innenstationen
- Konfigurationsmöglichkeiten manuell, mit Servicegerät, mit configo
Auslösefunktionen:
- Türruf jede Klingeltaste
- Lichtschalten jede Klingeltaste (Lichtsymbol beiliegend)
(de-)aktiverbare Funktionen:
- Quittungston beim Drücken der Tasten
Auswahl und Einstellungen:
- Lautstärke Sprachausgabe ja
- Mikrofonempfindlichkeit ja
- Gesprächszeit 56 s (veränderbare Werkseinstellung)
- Türbereitschaftszeit 56 s (veränderbare Werkseinstellung)
- Türöffnerzeit an R-Klemme 4 s (veränderbare Werkseinstellung)
- Rufzeit 4 s (veränderbare Werkseinstellung)
- Länge der Zahlencodes 1- bis 6-stellig (nur mit integriertem Codeschloss)
- Lichtschaltfunktion an #-Taste (nur mit integriertem Codeschloss)
Anzeigen:
- Statusanzeige ja (am Codeschloss, wenn integriert)
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Aufputzmontage
- Gehäuse Strangprofil
- Material und Farbe Aluminium eloxiert natur
- Namensschildglas Acrylglas (bruchsicher)
- Klingeltasten verchromtes Vollmetall mit wartungsfreien Kontakten
- Öffnungsprinzip verdeckte Verschraubung
- Namensfeldbeleuchtung langlebige und energiesparende LED
- Speicher der Anlagenkonfiguration tauschbar gesteckt
- funktional erweiterbar mit Einbau-Türöffner-Relais, Klingeltastenerweiterung
Abmaße in H x B x T in mm:
- Infofeld 72 x 74
- Namensfeld 72 x 74 (1 Taste) | 34 x 74 (2 bis 3 Tasten) | 15 x 39 (ab 4 Tasten)
- Außenstation 166 bis 280 x 135 x 20
- Montage- und Bedienraum 304 bis 342 x 135 (bis 3 Tasten) | 228 bis 554 x 135 (ab 4 Tasten)
- empfohlene Montagehöhe für Kamera 1.600 mm
Video-Kamera:
- Erfassungswinkel 130° diagonal und 87° horizontal
- Kameraart color
- Tag-Nacht-tauglich ja
- IR-Beleuchtung ja, max. Entfernung 1 m
- Bildsensor 0,8 cm (1/3 Zoll) Sony CCD
- Auflösung 420 TVL
- Lichtempfindlichkeit 0,1 Lux bei F 2.0
- Brennweite f 3,7 mm
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 6 (a/b, P, M, V1, V2)
- Versorgungsspannung 24 V ± 8%
- Eingangsstrom I(a) 2,8 mA
- Eingangsstrom I(P), in Ruhe 200 mA
- Eingangsstrom I(Pmax), maximal 240 mA
- zusätzliche Klemme R (für Funktionserweiterung Türöffnen)
Inbetriebnahme und Wartung:
- Speicher tauschbar gesteckt
- manuell veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Lautstärke Sprachausgabe | Mikrofonempfindlichkeit
- mit Servicegerät veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Quittungstonauswahl
- mit Software configo veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | Türbereitschaftszeit | Türöffnerzeit | Rufzeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Türöffner nur während Sprechverbindung | Türöffnerzeit an R-Klemme | Mastercode
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -20 bis +50 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Außenstation
- Zubehör Namensschilder, Montagewerkzeug, Produktinformation
