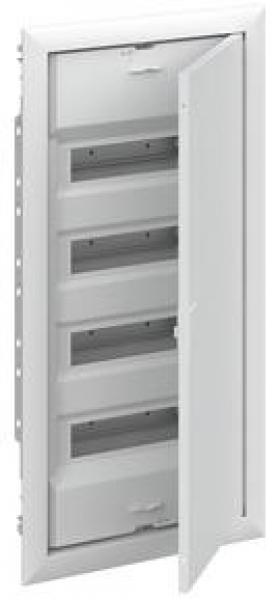

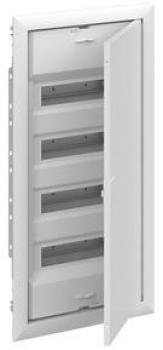

Stromkreisverteiler, Baureihe UK600, Montageart: Unterputz, Hohlwand mit Zubehör, teilversenkt, für den Innenbereich, mit Blendrahmen und Tür, Schutzklasse II (schutzisoliert), Schutzart IP30, mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24, IK-Code 07, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, Glühdrahtfestigkeit 850°C, pulverbeschichtet, in RAL 9016, Gehäuse aus Thermoplast, mit Blendrahmen und Stahlblechtür, Tür aus Stahlblech, in RAL 9016, mit Tip In-Verschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts oder links, Leitungseinführung oben über Leitungseinführungsschieber vorgeprägt, unten über Leitungseinführungsschieber vorgeprägt, seitlich über Vorprägungen, Rückwand vorgeprägt, Abmessungen in mm (H x B x T): 747 x 384 x 97, Blendrahmenmaße in mm (H x B x T): 747 x 384 x 9, 4-reihig, Platzeinheiten 48, Reihenabstand: 125, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, mit N/PE Quick-Steckklemme, Kabelabfangschiene integriert, ausgebaut mit Geräteträger, Geräteträger herausnehmbar
Technische Daten:
Allgemeine Daten:
- Typ UK648N3
- Artikelnummer 2CPX031372R9999
- Ursprungsland Deutschland
- Bauart Stromkreisverteiler
- Baureihe UK600
- Abdeckungsverschluss 90 Grad Druck-Drehverschluss
- Bemessungsbetriebsspannung Ue [V] AC 400 V
- Bemessungsfrequenz f [Hz]50/60 Hz
- Bemessungsisolationsspannung Ui [V]690 V
- Bemessungsstoßspannungsfestigkeit Uimp [kV]6 kV
- Bemessungsstossstromfestigkeit Ipk [kA]10 KA
- Bemessungsstrom In [A]63 A
- Geräteträger herausnehmbar
- Geräteträger herausnehmbar Ja
- Kabelabfangschiene integriert
- Klemmenart Quick-Steckklemme
- Klemmenbestückung mit N/PE
- Schutzart [IP] IP30
- Schutzart ohne Tür [IP] IP30
- Schutzklasse schutzisoliert
- Türanschlag rechts oder links
- Türart mit Blendrahmen und Stahlblechtür
- Türöffnungswinkel [Grad] 120 °
- Überspannungskategorie IV
- Verlustleistung T 30K [Watt] 62 W
- Verschlussart Schloss Tip In-Verschluss
- Zugentlastung Ja
Normen:
- DIN 43871 Ja
- DIN EN 60670-24:2014-03; VDE 0606-24:2014-03 Ja
- Glühdrahtfestigkeit [°C] 850 °C
Umgebungsbedingung:
- Einsatzbereich Innenbereich
- Umgebungstemperatur max (Normalbetrieb) [°C] +40 °C
Lieferform:
- Tiefe der Verpackung 0,115 m
- Breite der Verpackung 0,39 m
- Länge der Verpackung 0,756 m
- Bruttogewicht 5,227 kg
- Auslieferungszustand mit Blendrahmen und Tür
Ausbauvarianten:
- Ausbauvariante ausgebaut mit Geräteträger
Konstruktive Daten:
- Anzahl Gerätereihen 4
- Blendrahmen lichtes Maß Breite [mm] 315 mm
- Blendrahmen lichtes Maß Höhe [mm] 677 mm
- Blendrahmenaußenmaß Breite [mm] 384 mm
- Blendrahmenaußenmaß Höhe [mm] 747 mm
- Blendrahmenwandaufbaumaß [mm] 9 mm
- Farbe [RAL] Verkehrsweiß
- Farbe Tür Verkehrsweiß
- Leitungseinführung Leitungseinführungsschieber vorgeprägt
- Leitungseinführung oben Leitungseinführungsschieber vorgeprägt
- Leitungseinführung Rückwand vorgeprägt
- Leitungseinführung seitlich Vorprägungen
- Leitungseinführung unten Leitungseinführungsschieber vorgeprägt
- Nennmaß außen Breite [mm]384 mm
- Nennmaß außen Höhe [mm]747 mm
- Nennmaß außen Tiefe [mm]97 mm
- Nischenmaß Breite [mm]367 mm
- Nischenmaß Höhe [mm]730 mm
- Nischenmaß Tiefe [mm]95 mm
- nutzbare Tiefe max. [mm]75 mm
- Oberflächenbeschaffenheit pulverbeschichtet
- Platzeinheiten [PLE] 48
- Platzeinheiten erweiterbar [PLE] 8
- Wandausschnittmaß Breite [mm] 340 mm
- Wandausschnittmaß Höhe [mm] 703 mm
- Wandausschnittmaß Tiefe [mm] 88 mm
- Werkstoff Abdeckungen Kunststoff
- Werkstoff Gehäuse Thermoplast
- Werkstoff Tür Stahlblech
Aufstellungart:
- Hohlwandeinbaumöglichkeit Ja
- Montageart Aufputz Nein
- Montageart Hohlwand Ja
- Montageart teilversenkt Ja
- Montageart Unterputz Ja
| Höhe [mm] | 747 |
| Breite [mm] | 384 |
| Schutzart | IP30 |
| Tiefe [mm] | 97 |
| Felder | 1 |
