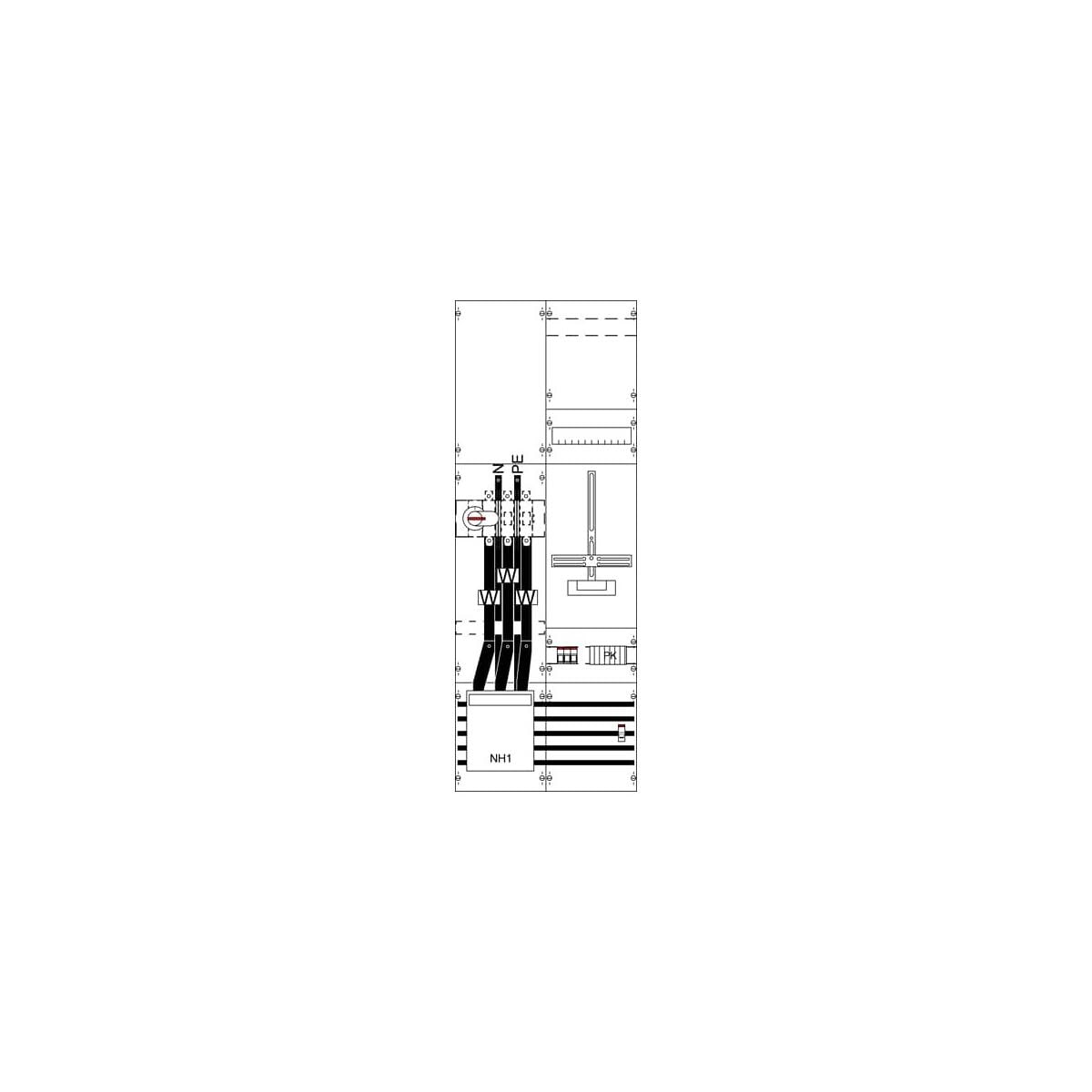

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, Schutzart IP2XC, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 220 A, Bemessungsstrom der Schaltgerätekombination InA 222 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungs-Trennschalter, 3Pol mit Sicherungseinsatz 10,3 x 38mm 2A, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit Wandlerlasche 30 x 5 mm, Ritz: EKS 60-03, EKSO 63, MBS: EASK 31.3, EASK 31.4, EASK 31.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung Cu-Schiene 30 x 5 mm, Zugang: auf Sammelschienensystem, Abgang: Anschlussschrauben an Lastschalter und PE+N-Schiene, Anschluss N+PE (M8), Hinweis: Ist eine Kurzschlussleistung > 25 kA zu erwarten, ist ein Backupschutz vor den Spannungspfadsicherungen einzuplanen. Die Kurzschlussleistung ist bei dem NB zu erfragen. Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
Technsiche Daten:
- Schutzart (IP): IP2XC
- Breite: 500 mm
- Höhe: 1350 mm
- Anschlussraum: 300 mm
- Mit Verdrahtung: ja
- Breite in Teilungseinheiten: 24
- Anzahl der TSG-Plätze: 1
- Anzahl der Zählerplätze: 1
- Ausführung: 2-stöckig
- Unterer Anschlussraum: mit Sammelschiene 5-polig
- Hauptschalter-Bemessungsstrom: 220 A
- Ausführung Deckel: geschlossen mit Vorprägung
- Gewicht: 15,8 kg
- Farbe: grau
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | - |
| Anzahl Verteilerreihen | - |
