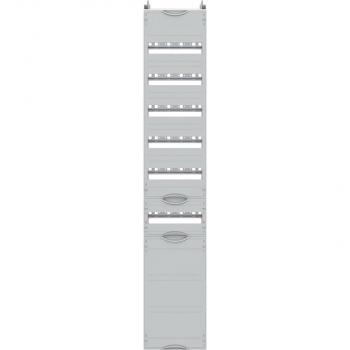

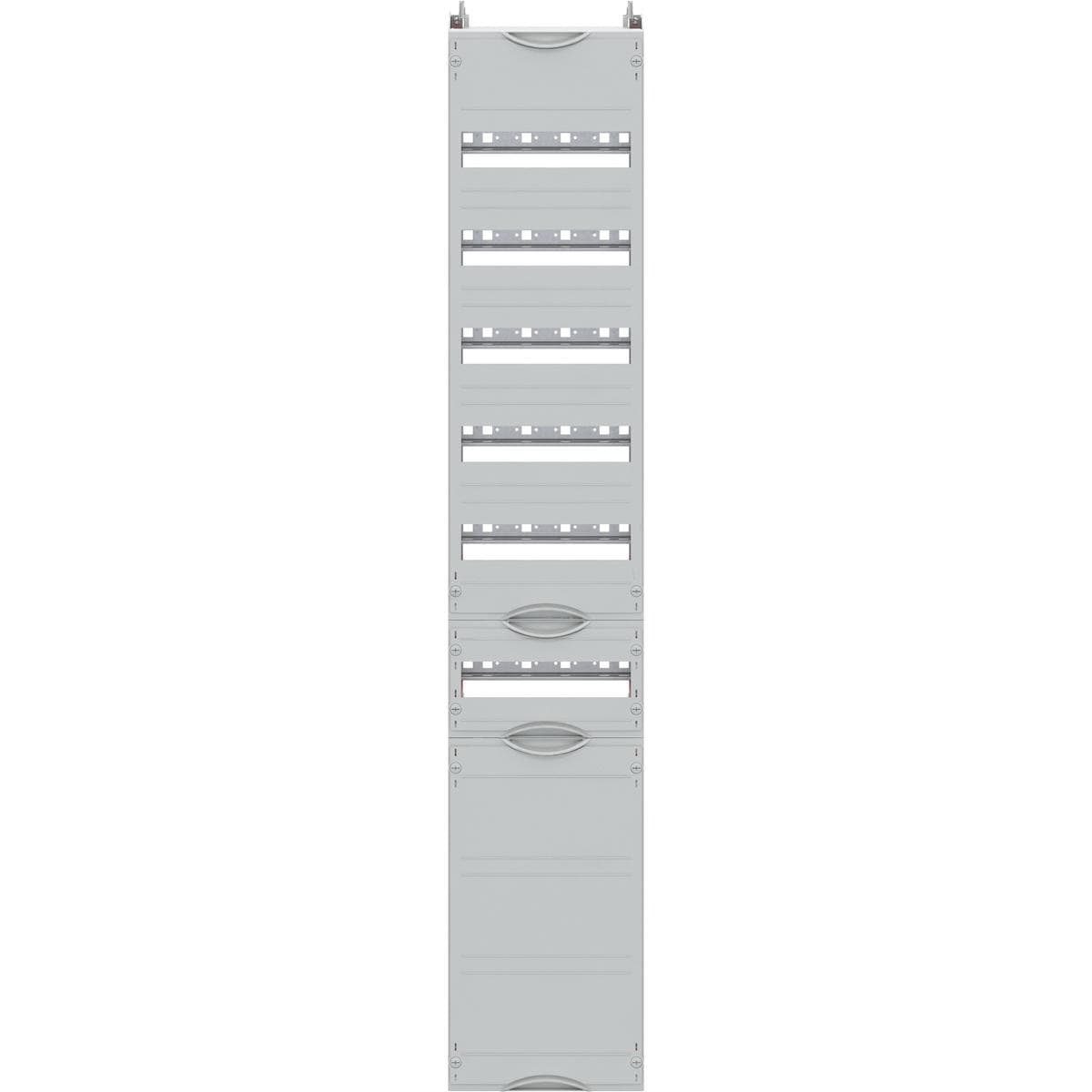

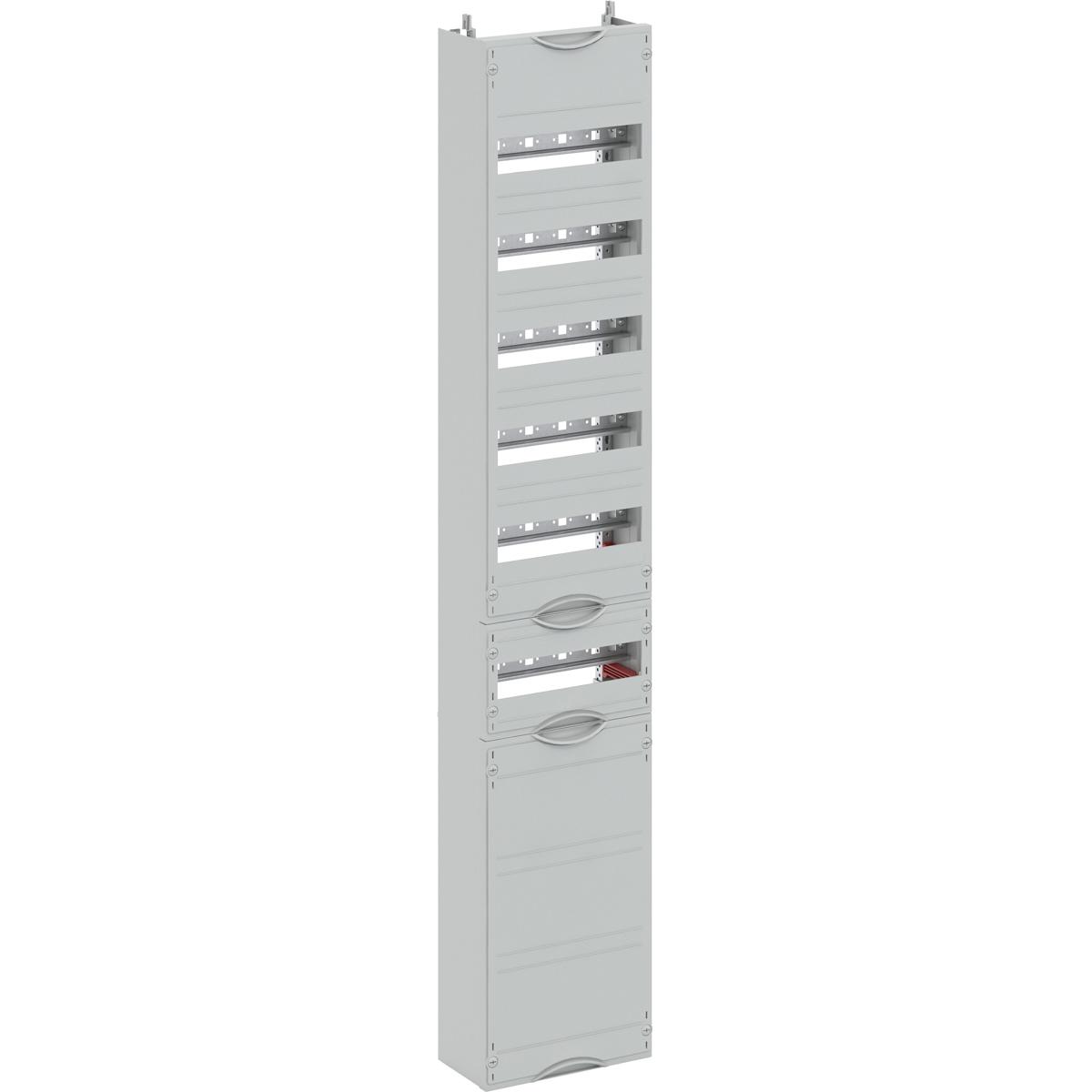

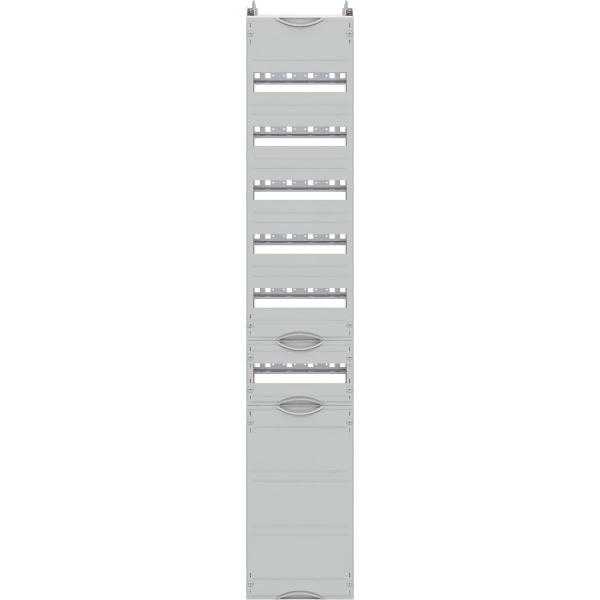

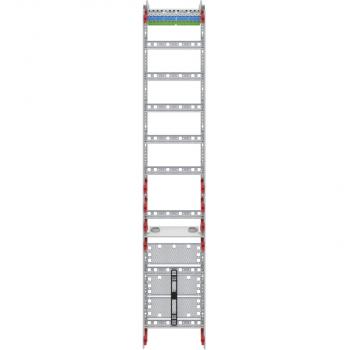

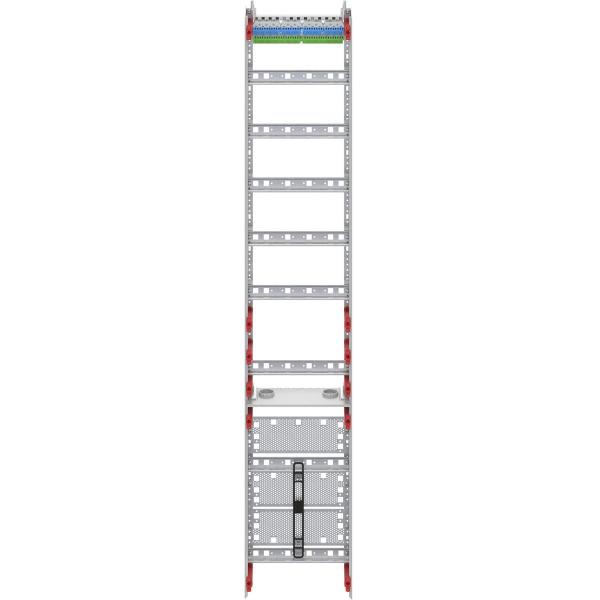

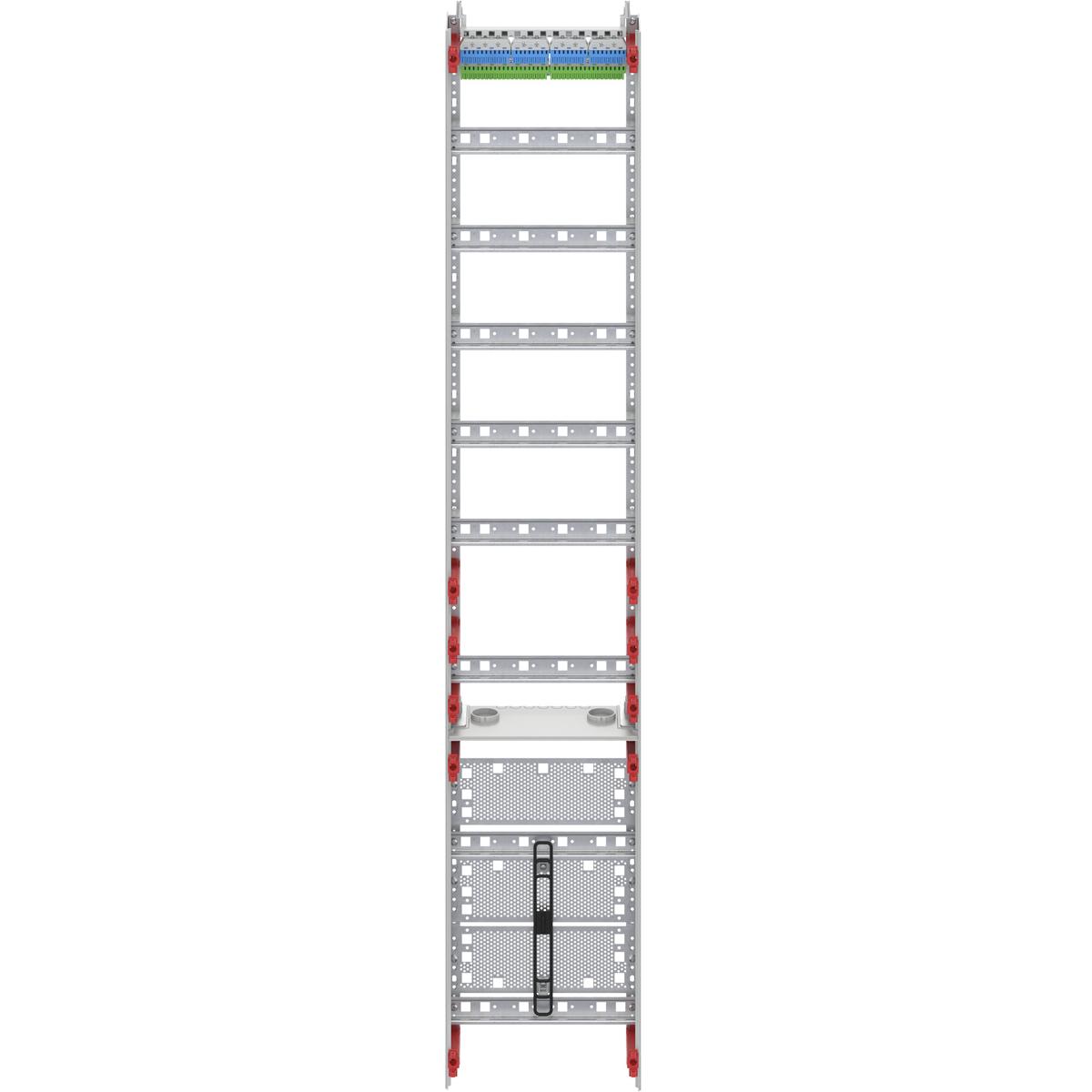

Verteilerfeld, passend für Baureihe: ComfortLine, Leerfeld, für DIN Reiheneinbaugeräte, geltende Normen: DIN VDE 0603-1, Abmessungen in mm (H x B x T): 1350 x 250 x 160, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 1, 6-reihig, Platzeinheiten 108, Reihenabstand: 125, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, mit N/PE Quick-Steckklemme
Technische Daten:
Abdeckungsverschluss90 Grad Druck-Drehverschluss
Ausrichtung Hutprofilschienehorizontal
KlemmenartQuick-Steckklemme
Klemmenbestückungmit N/PE
Lieferform
Anzahl pro Basismengeneinheit (Verpackungseinheit)1
BasismengeneinheitStück
LieferformLeerfeld
Menge Verpackungseinheit Basis1
Ausbauvarianten
ModulartDIN Reiheneinbaugerät
Konstruktive Daten
- Anzahl Gerätereihen: 6
- Anzahl Gerätereihen: 6
- Farbe Abdeckung: Lichtgrau
- Huprofilschienen Dimensionen in [mm]: 35 x 15 mm
- Nennmaß außen Breite [FB]: 1 FB
- Nennmaß außen Breite [mm]: 250 mm
- Nennmaß außen Höhe [BH]: 5
- Nennmaß außen Höhe [mm]: 1350 mm
- Nennmaß außen Höhe [RE]: 9
- Nennmaß außen Tiefe [mm]: 160 mm
- Platzeinheiten [PLE]: 108
- Werkstoff Abdeckungen: Kunststoff
Produkttyp | Einbausatz Verteiler |
Höhe [mm] | 1350 |
Ausstattung | - |
Anzahl Verteilerreihen | 6 |
