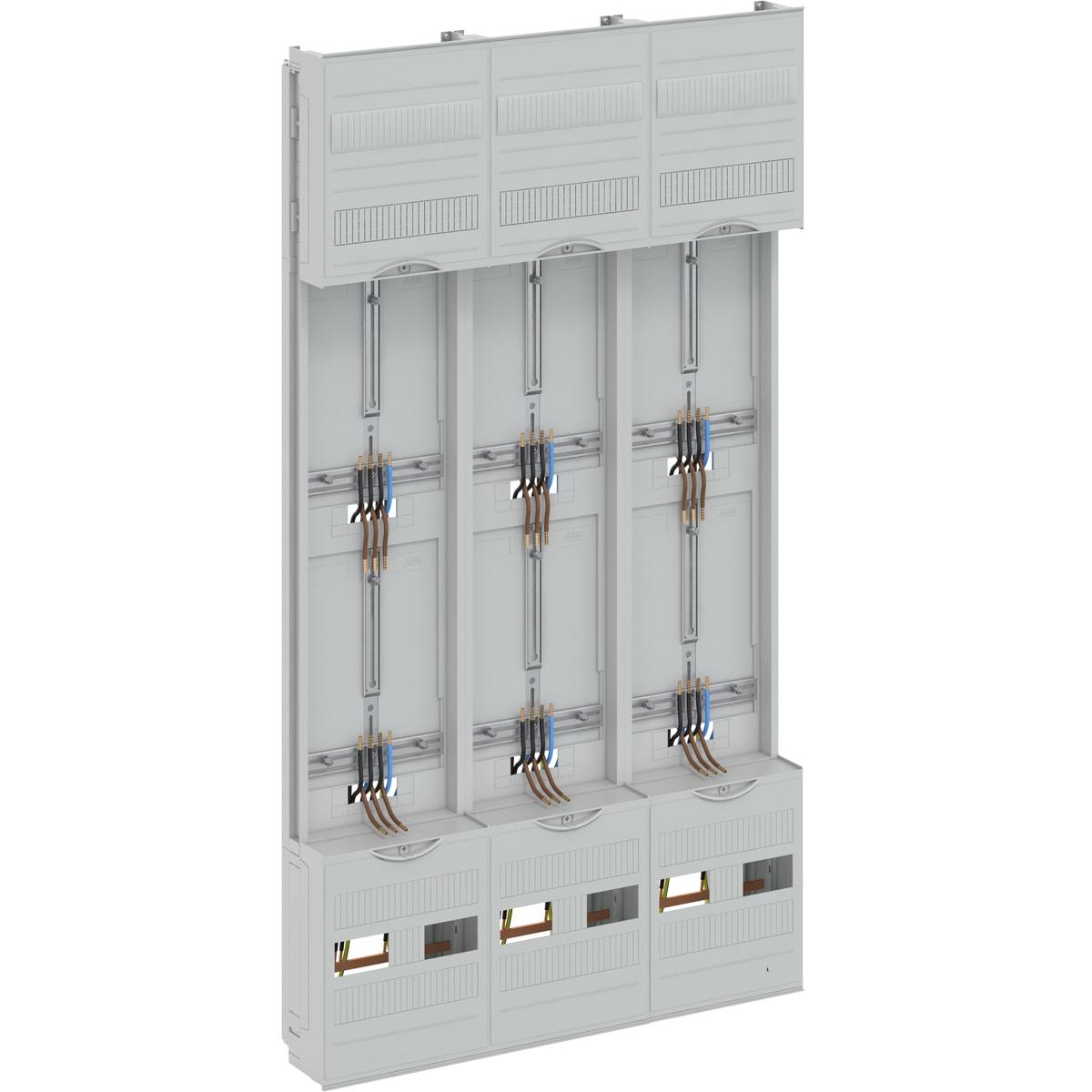

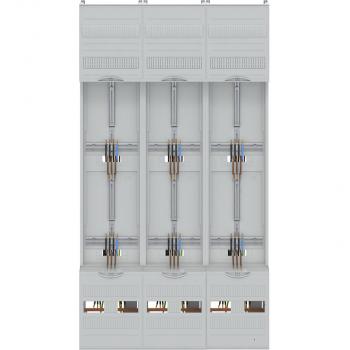

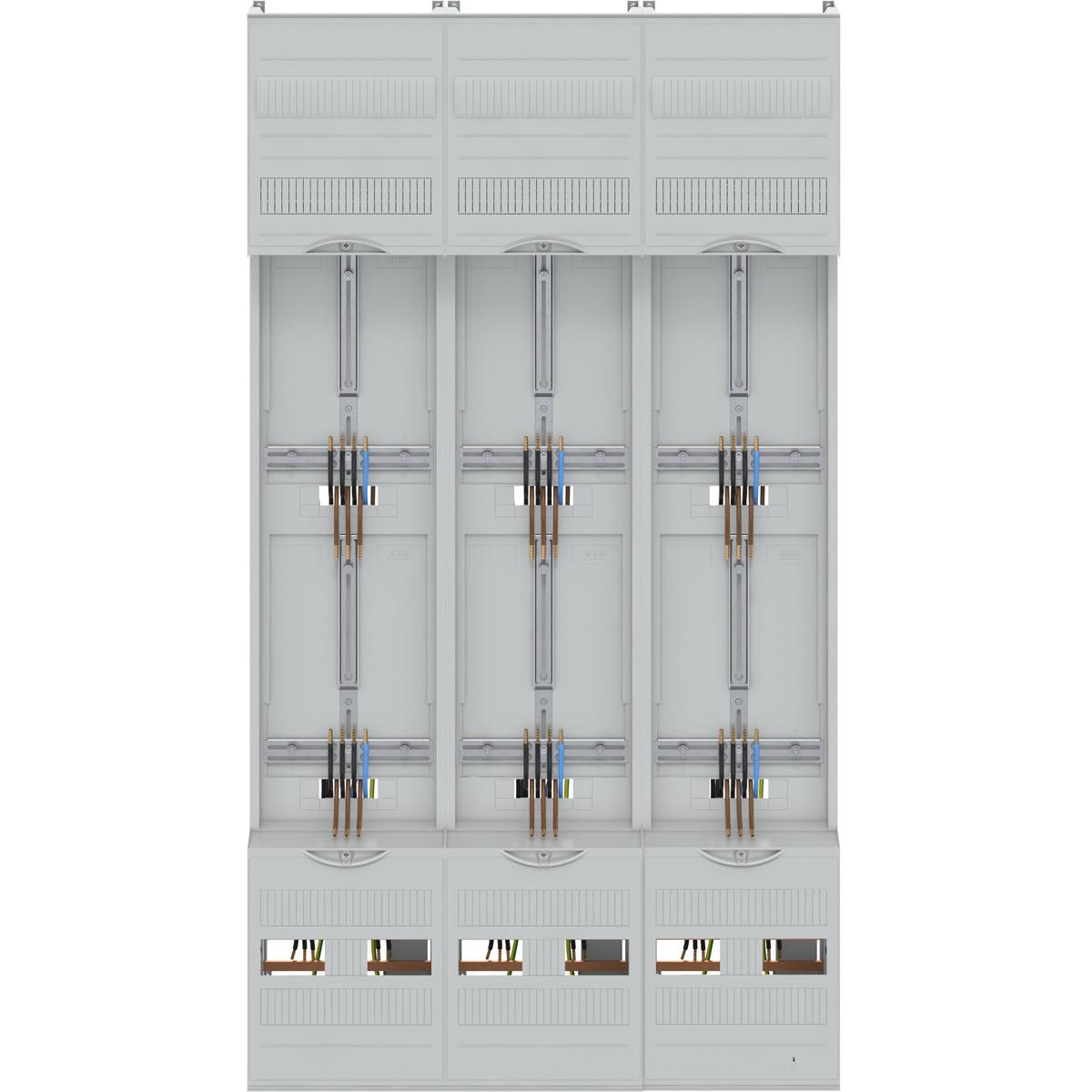

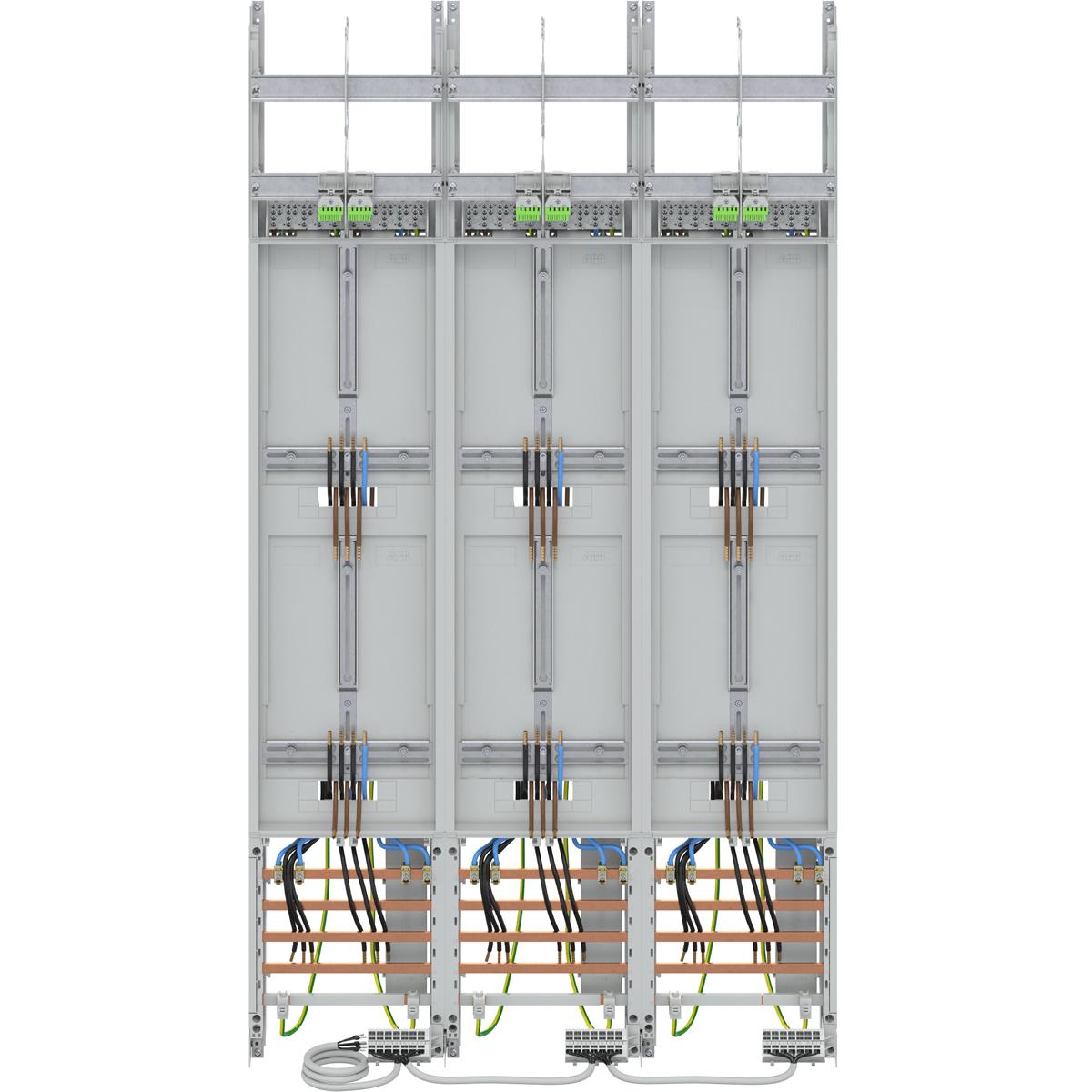

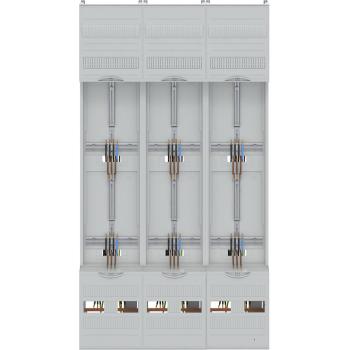

Zählerfeld, Baureihe ComfortLine, passend für Baureihe: ComfortLine A und ComfortLine AD, Komplettfeld, mit Zählerkreuz, Schutzart IP2XC, mit VDE-Prüfzeichen, geltende Normen: DIN VDE 0603-1, Bemessungsstrom In 63 A, in RAL 7035, Abmessungen in mm (H x B x T): 1350 x 750 x 160, Zählerplatz verdrahtet, Netzsystem TN-S, auch für TT-System geeignet, 5-polig, Direktanschluss, mit Kanal für Steuerzwecke, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, vorbereitet für SH-Schalter, Steuerleitungsklemme 7-polig schraubenlos, mit Querverbindungsleitung, Anlagenseitiger Anschlussraum Zählerplatz: mit Hauptleitungsabzweigklemme, Anzahl Zählerplätze 6, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035.
Technische Daten:
- Abdeckungsverschluss: plombierbarer Schnellverschluss
- Anzahl Zählerplätze: 6
- Bemessungsstrom der Schaltgerätekombination InA [A]: 63 A
- Bemessungsstrom In [A]: 63 A
- Netzsystem: TN-S, auch für TT-System geeignet
- Polzahl: 5
- Schutzart [IP]: IP2XC
- unterer Anschlussraum Zählerplatz: Sammelschiene
- Zähleranschlusstechnik: Direktanschluss
- Zählerplatzart 1: Zählerkreuz
- Zählerplatzausführung: Zählerplatz verdrahtet
Lieferform
- Anzahl pro Basismengeneinheit (Verpackungseinheit)1
- BasismengeneinheitStück
- LieferformKomplettfeld
- Menge Verpackungseinheit Basis: 1
Konstruktive Daten
- Farbe [RAL]: Lichtgrau
- Farbe Abdeckung: Lichtgrau
- Nennmaß außen Breite [FB]: 3 FB
- Nennmaß außen Breite [mm]: 750 mm
- Nennmaß außen Höhe [BH]: 5
- Nennmaß außen Höhe [mm]: 1350 mm
- Nennmaß außen Höhe [RE]: 9
- Nennmaß außen Tiefe [mm]: 160 mm
- Platzeinheiten [PLE]: 324
- Werkstoff Abdeckungen: Kunststoff
| Produkttyp | Einbausatz Verteiler |
| Höhe [mm] | 1350 |
| Ausstattung | Sammelschienen |
| Anzahl Verteilerreihen | 6 |
