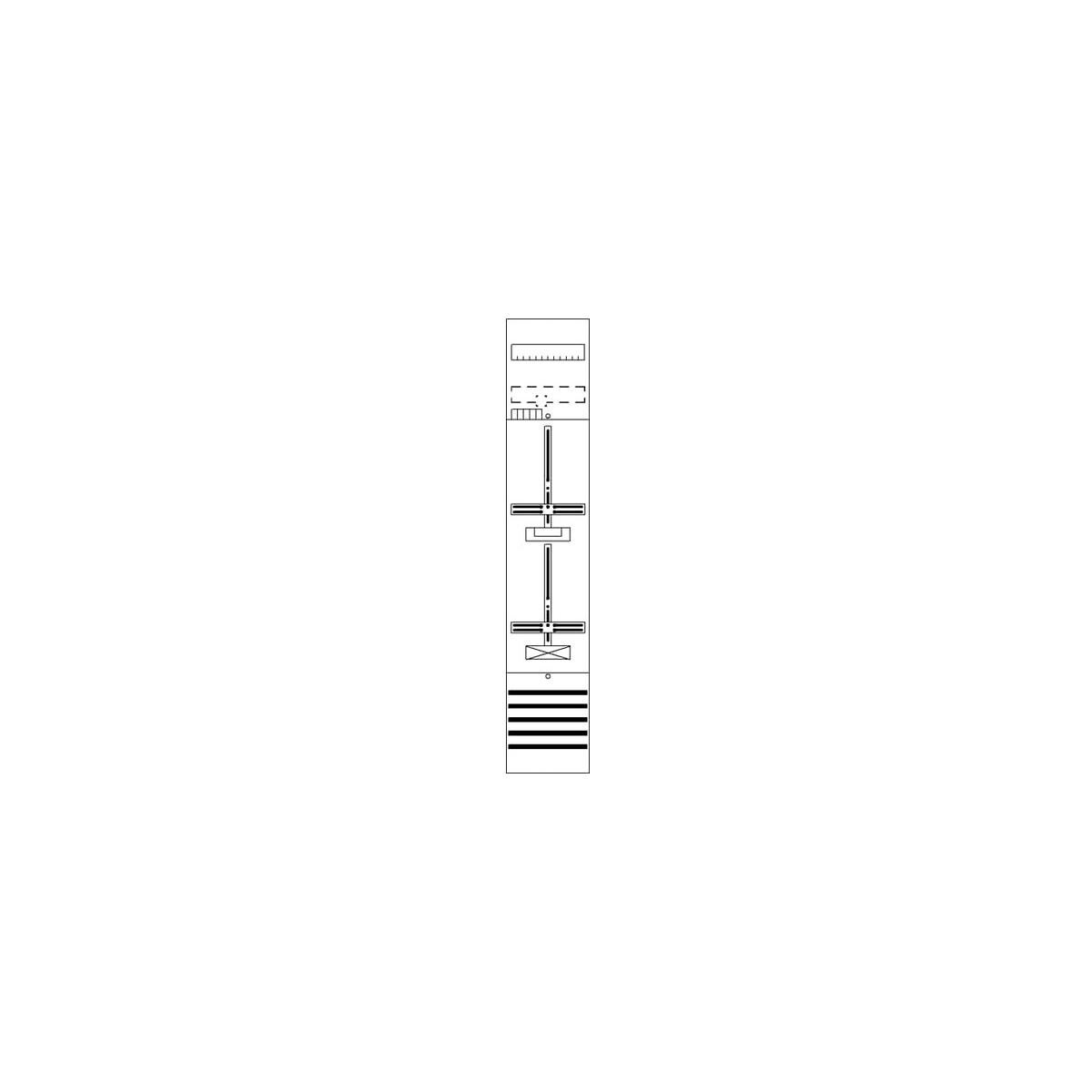

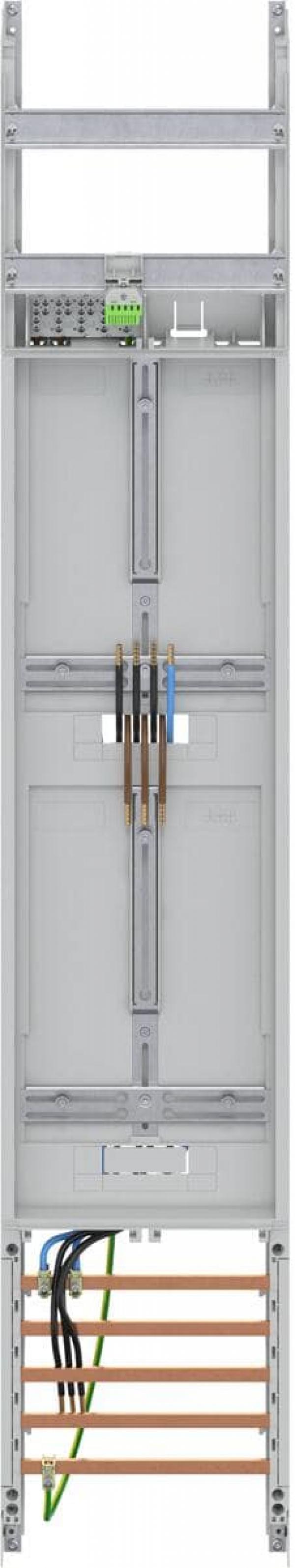

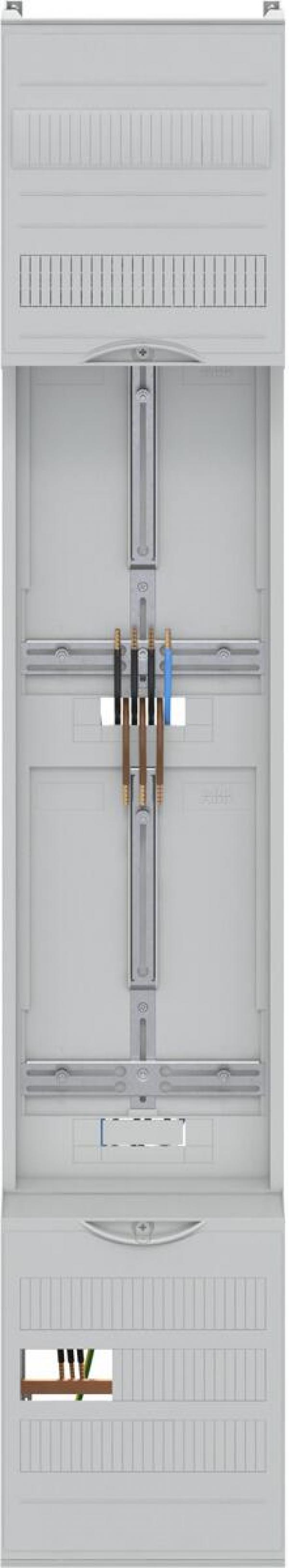

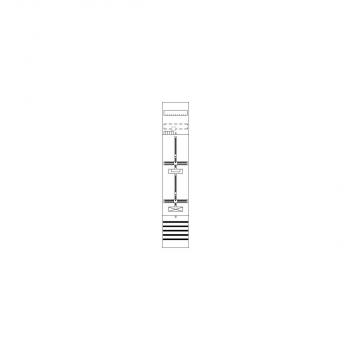

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100
Technische Daten
- Abdeckungsverschlussplombierbarer Schnellverschluss
- Anzahl Reserveplätze1
- Anzahl Zähler Leerplätze1
- Anzahl Zählerplätze1
- Bemessungsstrom der Schaltgerätekombination InA [A]63 A
- Bemessungsstrom In [A]63 A
- NetzsystemTN-S
- Polzahl5
- Schutzart [IP]IP2XC
- Netzseitiger Anschlussraum ZählerplatzSammelschiene
- ZähleranschlusstechnikDirektanschluss
- ZählerplatzartZählerkreuz
- ZählerplatzausführungZählerplatz verdrahtet
- Querschnitt der Zählerverdrahtung10 mm²
Konstruktive Daten
- Farbe [RAL]Lichtgrau
- Farbe AbdeckungLichtgrau
- Nennmaß außen Breite [FB]1 FB
- Nennmaß außen Breite [mm]250 mm
- Nennmaß außen Höhe [BH]5
- Nennmaß außen Höhe [mm]1350 mm
- Nennmaß außen Höhe [RE]9
- Nennmaß außen Tiefe [mm]160 mm
- Platzeinheiten [PLE]108
- Werkstoff AbdeckungenKunststoff
| Höhe [mm] | 1350 |
| Breite [mm] | 250 |
| Schutzart | IP40 |
| Tiefe [mm] | 160 |
| Felder | 1 |
