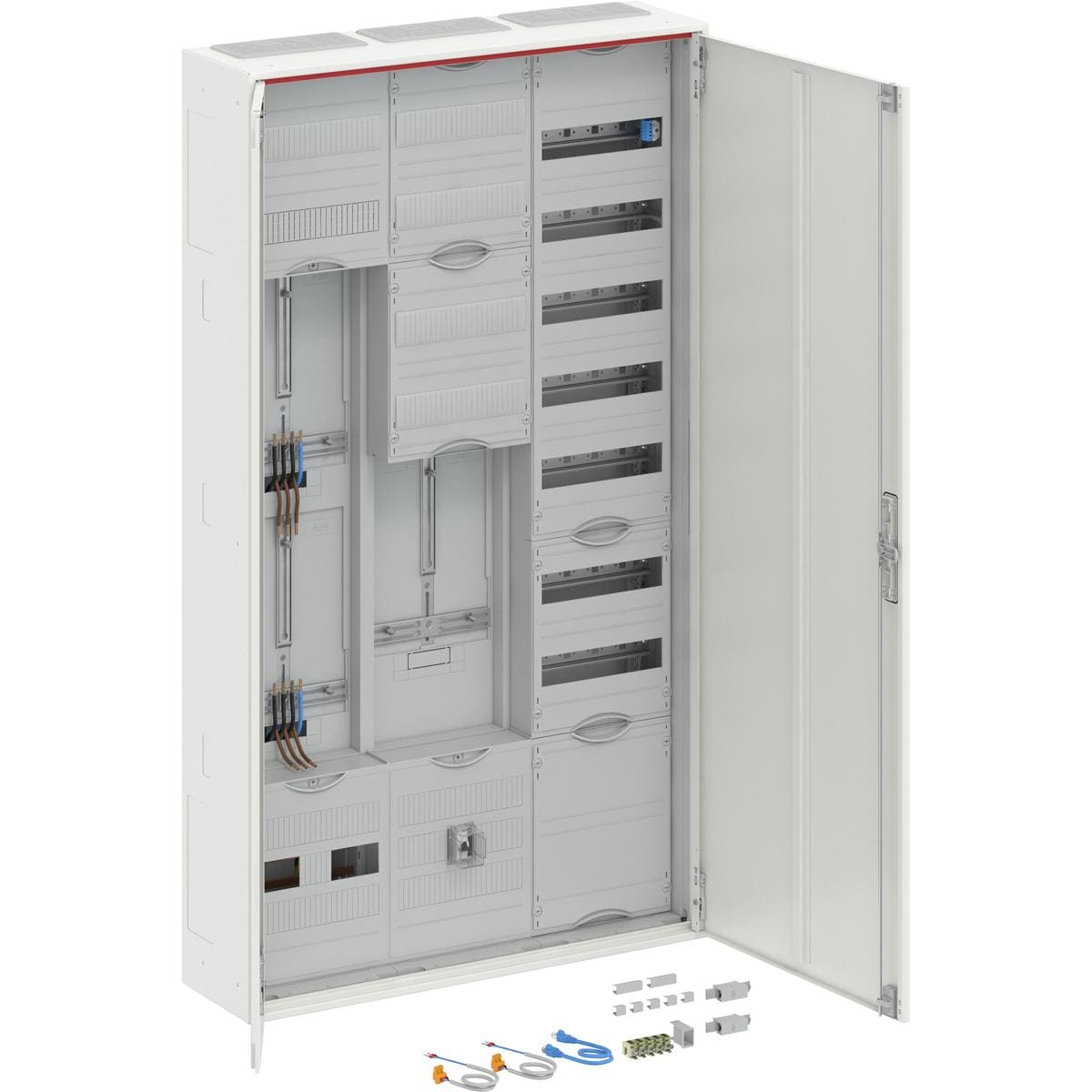

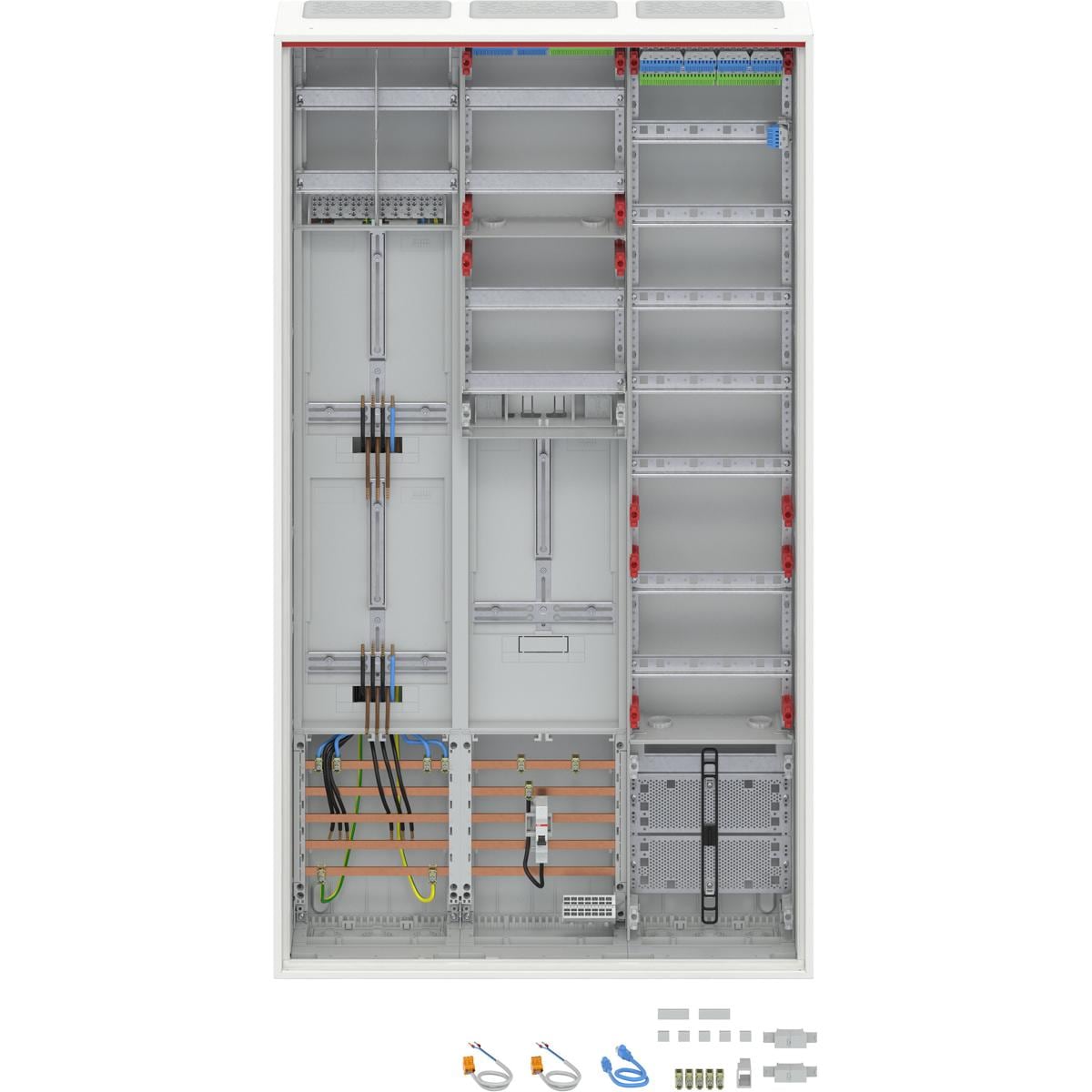

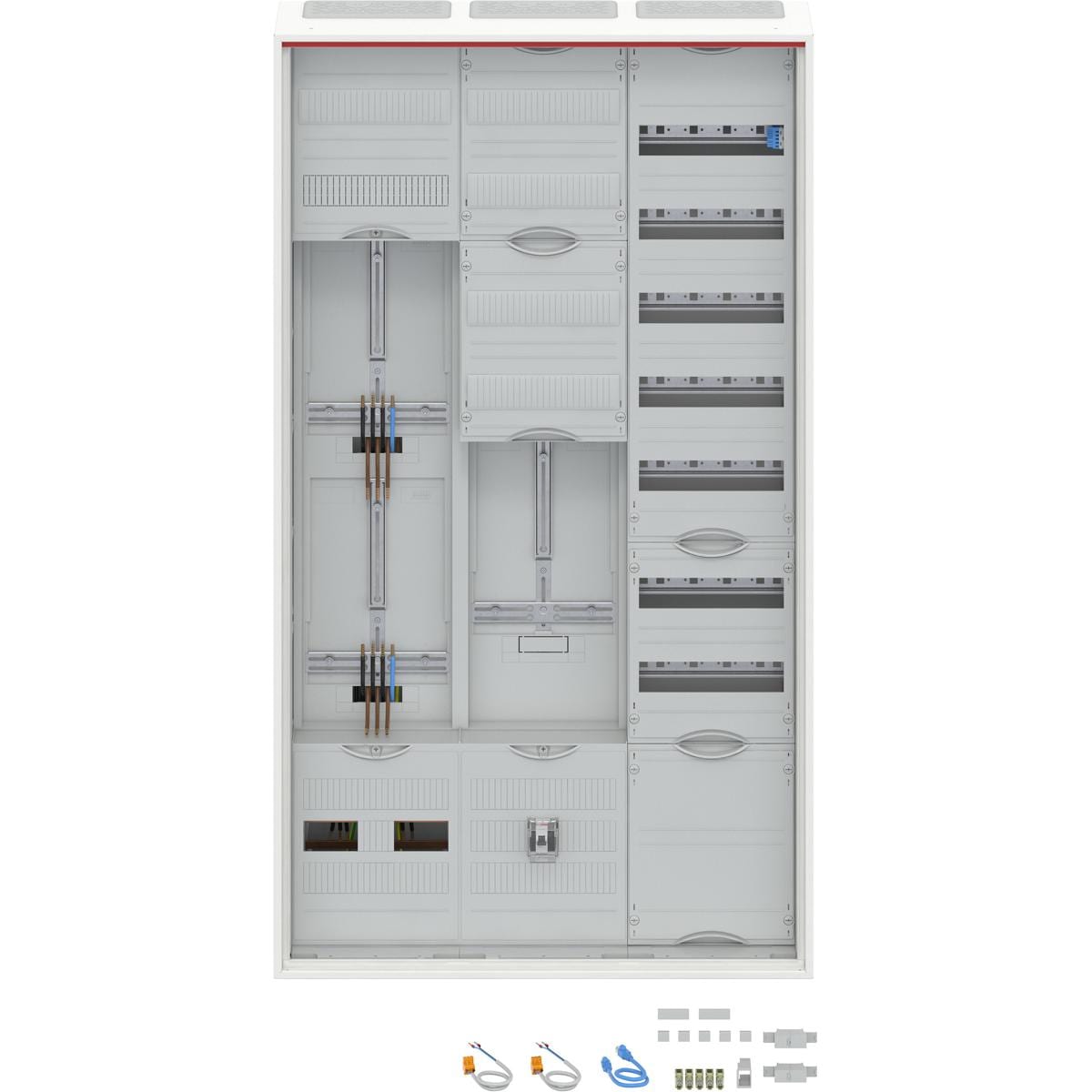

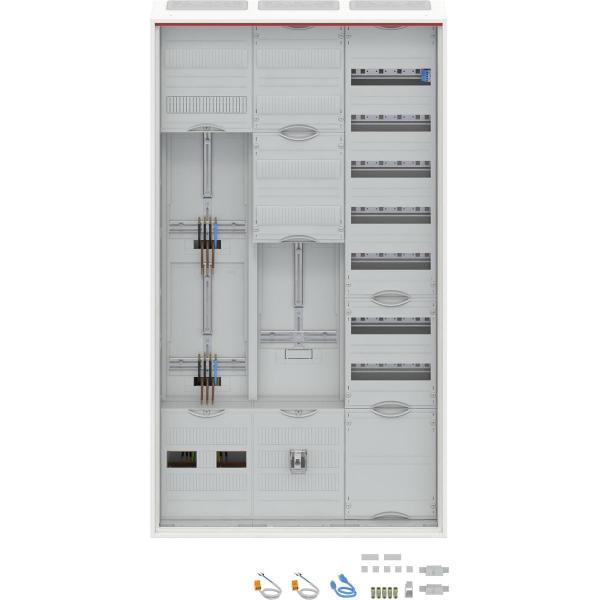

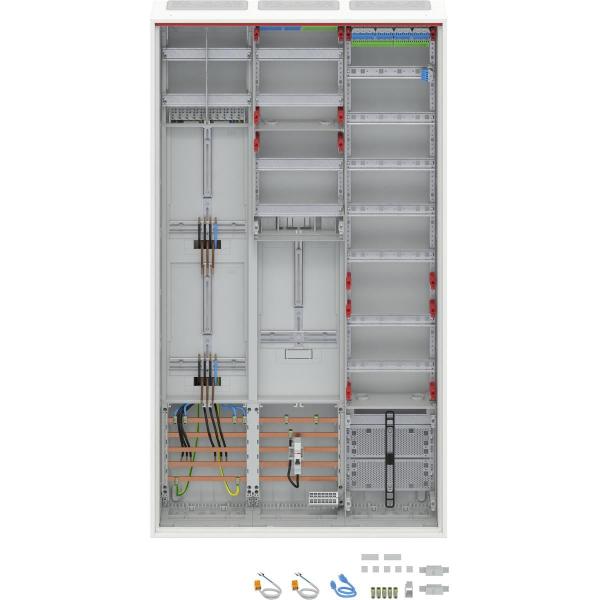

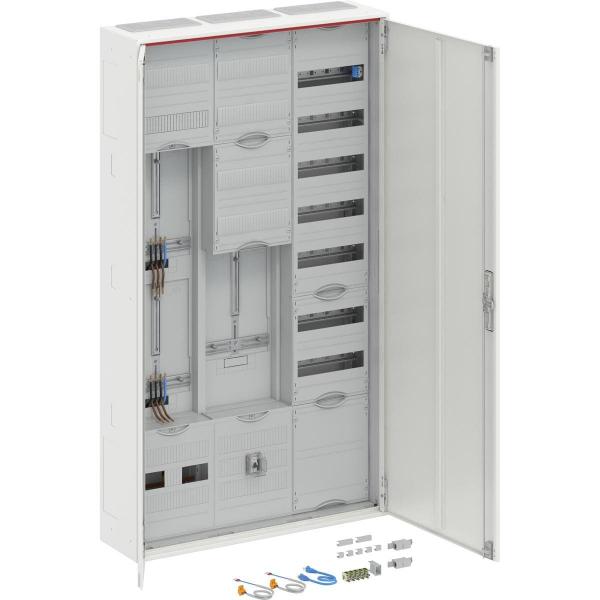

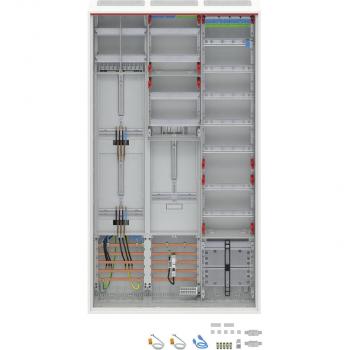

Zählerschrank, Baureihe ComfortLine A, Komplettschrank, mit Zählerkreuz, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP31, mit VDE-Prüfzeichen, geltende Normen: DIN VDE 0603-1, IK-Code 7, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts und links, Rückwand aus Stahlblech / Kunststoff, Leitungseinführung oben über Membranflansch montiert, unten über 2x Kabeleinführungsflansch beiliegend, seitlich über Flanschöffnung vorgeprägt, Rückwand Kabeleinführung vorgeprägt, Abmessungen in mm (H x B x T): 1400 x 800 x 215.
Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Direktanschluss, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, vorbereitet für SH-Schalter, Netzseitiger Anschlussraum SG-Platz: mit LS-Schalter 1-polig B6/25kA nach DIN VDE 0660-101 plombierbar, Einspeiseklemmen bis 25 mm², Anlagenseitiger Anschlussraum Zählerplatz: mit Hauptleitungsabzweigklemme, Anzahl Zählerplätze 2, Anzahl SG-Plätze 1, Anzahl Verteilerreihen 9, mit APZ-Raum, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss, RAL 7035
Technische Daten:
- Abdeckungsverschluss: ,plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss
- Anzahl TSG-Plätze: 1
- Anzahl Verteilerreihen: 9
- Anzahl Zählerplätze: 2
- Bemessungsbetriebsspannung Ue [V] AC: 400 V
- Bemessungsfrequenz f [Hz]: 50/60 Hz
- Bemessungsstrom der Schaltgerätekombination InA [A]: 63 A
- Bemessungsstrom In [A]: 63 A
- Netzsystem: TN-S
- Polzahl: 5
- Schutzart [IP]: IP31
- Schutzklasse: schutzisoliert
- Türanschlag: rechts und links
- Türart: Doppeltür
- Türöffnungswinkel [Grad]: 120 °
- unterer Anschlussraum Zählerplatz: Sammelschiene
- Verschlussart Schloss: Standardverschluss
- Zähleranschlusstechnik: Direktanschluss
- Zählerplatzart 1: Zählerkreuz
- Zählerplatzausführung: Zählerplatz verdrahtet
Normen
Umgebungsbedingung
- Einsatzbereich: Innenbereich
Lieferform
- Anzahl pro Basismengeneinheit (Verpackungseinheit): 1
- Auslieferungszustand: mit Tür
- Basismengeneinheit: Stück
- Lieferform: Komplettschrank
- Menge Verpackungseinheit Basis: 1
Ausbauvarianten
- Anbaumöglichkeit: seitlich
Konstruktive Daten
- Anzahl Flansch montiert pro Feldbreite oben: 1
- Anzahl Flanschöffnungen pro FB oben: 1
- Anzahl Flanschprägungen je Seite: 2
- Anzahl Flanschprägungen pro FB unten: 1
- Farbe [RAL]: Verkehrsweiß
- Farbe Abdeckung: Lichtgrau
- Höhe oberer Anschlussraum 1 [mm]: 300 mm
- Höhe unterer Anschlussraum 1[mm]: 300 mm
- IK-Code: 7 Joule
- Leitungseinführung: Membranflansch, Einspeiseflansch
- Leitungseinführung oben: Membranflansch montiert
- Leitungseinführung Rückwand: Kabeleinführung vorgeprägt
- Leitungseinführung seitlich: Flanschöffnung vorgeprägt
- Leitungseinführung unten: 2x Kabeleinführungsflansch beiliegend
- Lichtes Maß innen Breite [mm]: 752 mm
- Lichtes Maß innen Höhe [mm]: 1352 mm
- Nennmaß außen Breite [FB]: 3 FB
- Nennmaß außen Breite [mm]: 800 mm
- Nennmaß außen Höhe [BH]: 5
- Nennmaß außen Höhe [mm]: 1400 mm
- Nennmaß außen Höhe [RE]: 9
- Nennmaß außen Tiefe [mm]: 215 mm
- Oberflächenbeschaffenheit: pulverbeschichtet
- Platzeinheiten [PLE]: 324
- Sammelschienen Mittenabstand [mm]: 40 mm
- Werkstoff Abdeckungen: Kunststoff
- Werkstoff Gehäuse: Stahlblech
- Werkstoff Rückwand: Stahlblech / Kunststoff
- Werkstoff Tür: Stahlblech
Aufstellungart
- Montageart Aufputz: Ja
- Montageart Hohlwand: Nein
- Montageart Standschrank: Nein
- Montageart teilversenkt: Ja
- Montageart Unterputz: Ja
| Höhe [mm] | 1400 |
| Breite [mm] | 800 |
| Schutzart | IP31 |
| Tiefe [mm] | 215 |
| Felder | 3 |
