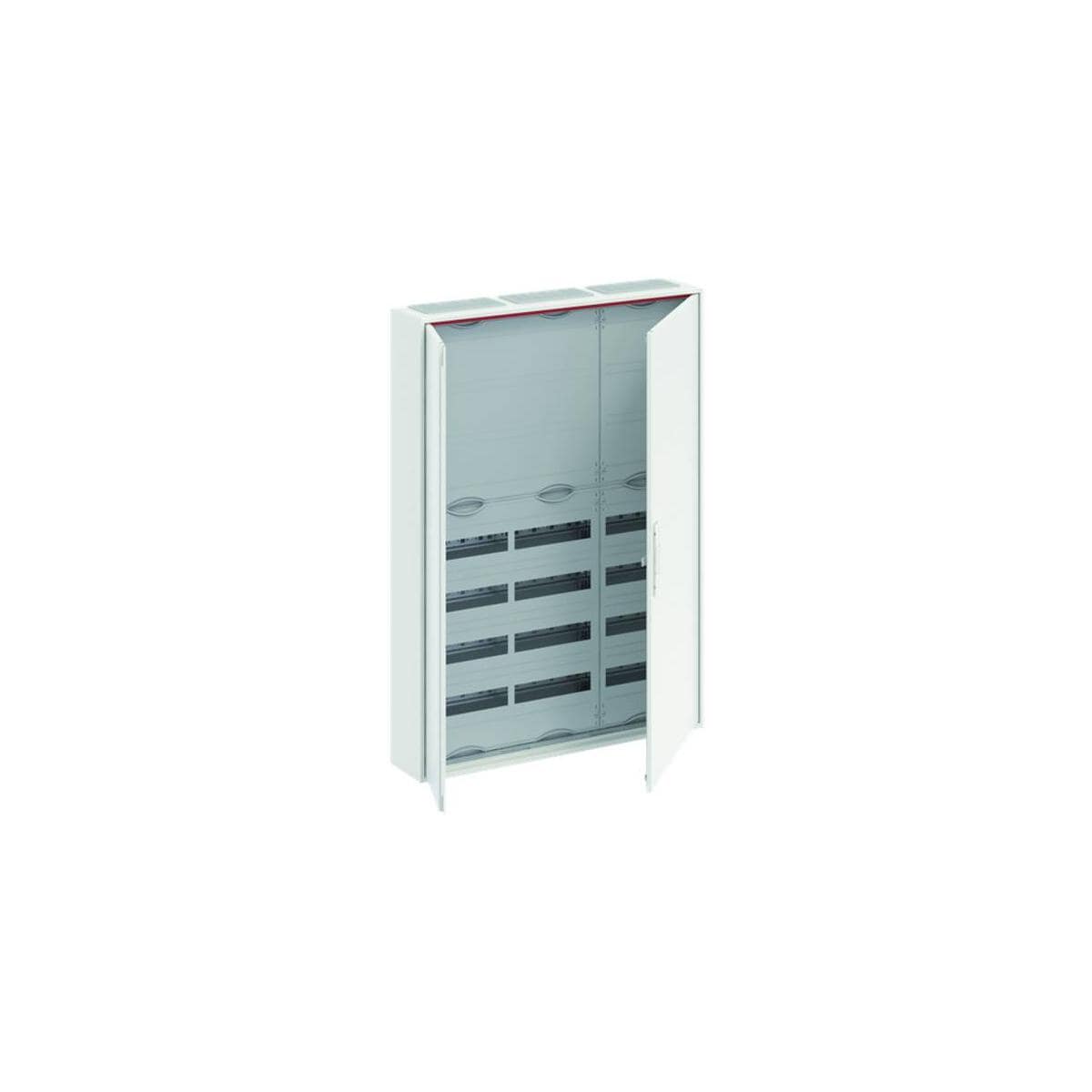

Kleinverteiler, teilausgebauter Schrank, Anbaumöglichkeit: oben und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), in Verbindung mit Erdungsset (Zubehör) Schutzklasse I möglich, Schutzart IP44, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-3, VDE 0660-600-3, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 125 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, Doppeltür, Tür aus Stahlblech, in RAL 9016, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts und links.
Leitungseinführung oben über Membranflansch montiert, unten über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 1100 x 800 x 160, Rasteinheit 7 RE, Feldbreite 3, 7-reihig, Platzeinheiten 144, Reihenabstand: 125, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, ohne N/PE ohne Klemme, Kabelabfangschiene integriert, ausgebaut mit Verteilerfeld mit Klemmenraum, Geräteträger herausnehmbar.
Technische Daten:
Abdeckungsverschluss90 Grad Druck-Drehverschluss
Bemessungsbetriebsspannung Ue [V] AC400 V
Bemessungsfrequenz f [Hz]50/60 Hz
Bemessungsstrom In [A]125 A
Geräteträgerherausnehmbar
Geräteträger herausnehmbarJa
Kabelabfangschieneintegriert
Klemmenartohne Klemme
Klemmenbestückungohne N/PE
Schutzart [IP]IP44
Schutzart ohne Tür [IP]IP30
Schutzklasseschutzisoliert
Schutzklasse mit Zubehörin Verbindung mit Erdungsset (Zubehör) Schutzklasse I möglich
Türanschlagrechts und links
TürartDoppeltür
Türöffnungswinkel [Grad]120 °
Verlustleistung T 20K [Watt]80.6 W
Verlustleistung T 30K [Watt]125.7 W
Verschlussart SchlossStandardverschluss
Normen
DIN EN 61439-1:2012-06; VDE 0660-600-1:2012-06Ja
DIN EN 61439-3:2013-02; VDE 0660-600-3:2013-02Ja
Umgebungsbedingung
EinsatzbereichInnenbereich
Lieferform
Anzahl pro Basismengeneinheit (Verpackungseinheit)1
Auslieferungszustandmit Tür
BasismengeneinheitStück
Lieferformteilausgebauter Schrank
Menge Verpackungseinheit Basis1
Ausbauvarianten
Anbaumöglichkeitoben und unten
Ausbauvarianteausgebaut mit Verteilerfeld mit Klemmenraum
Konstruktive Daten
- Anzahl Gerätereihen: 7
- Anzahl Gerätereihen: 7
- Farbe [RAL]: Verkehrsweiß
- Farbe Abdeckung: Lichtgrau
- Farbe TürVerkehrs: weiß
- Leitungseinführung oben: Membranflansch montiert
- Leitungseinführung unten: Flanschöffnung vorgeprägt
- Nennmaß außen Breite [FB]: 3 FB
- Nennmaß außen Breite [mm]: 800 mm
- Nennmaß außen Höhe [mm]: 1100 mm
- Nennmaß außen Höhe [RE]: 7
- Nennmaß außen Tiefe [mm]: 160 mm
- Oberflächenbeschaffenheit: pulverbeschichtet
- Platzeinheiten [PLE]: 144
- Werkstoff Abdeckungen: Kunststoff
- Werkstoff Gehäuse: Stahlblech
- Werkstoff Tür: Stahlblech
Aufstellungart
- Hohlwandeinbaumöglichkeit: Nein
- Montageart Aufputz: Ja
- Montageart Hohlwand: Nein
- Montageart teilversenkt: Nein
- Montageart Unterputz: Nein
| Höhe [mm] | 1100 |
| Breite [mm] | 800 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 3 |
