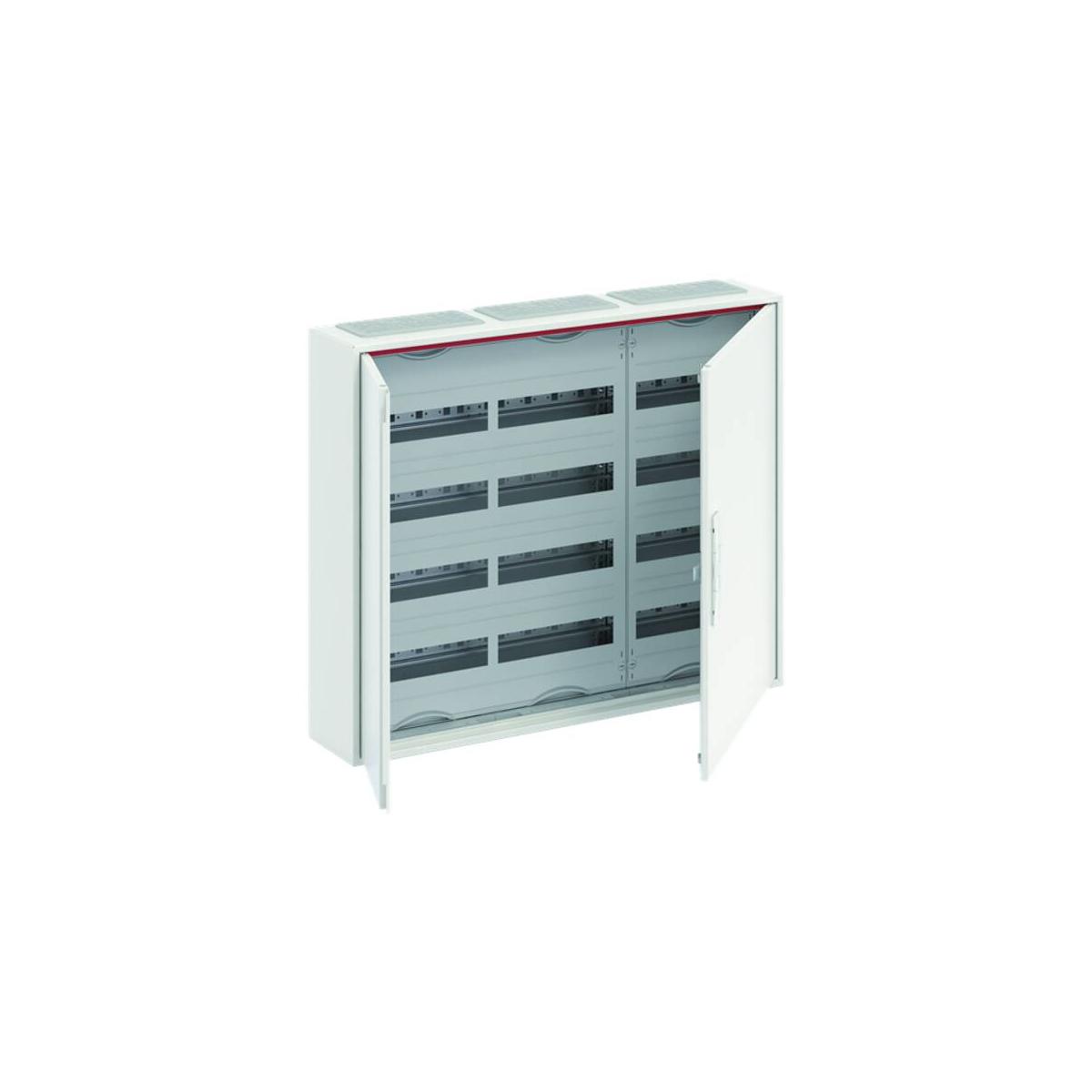

Kleinverteiler, teilausgebauter Schrank, Anbaumöglichkeit: oben und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), in Verbindung mit Erdungsset (Zubehör) Schutzklasse I möglich, Schutzart IP44, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-3, VDE 0660-600-3, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 125 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, in RAL 9016, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts und links.
Leitungseinführung oben über Membranflansch montiert, unten über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 950 x 550 x 160, Rasteinheit 6 RE, Feldbreite 2, 6-reihig, Platzeinheiten 96, Reihenabstand: 125, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, ohne N/PE ohne Klemme, Kabelabfangschiene integriert, ausgebaut mit Verteilerfeld mit Klemmenraum, Geräteträger herausnehmbar
Technische Daten:
- Abdeckungsverschluss: 90 Grad Druck-Drehverschluss
- Bemessungsbetriebsspannung Ue [V] AC: 400 V
- Bemessungsfrequenz f [Hz]: 50/60 Hz
- Bemessungsstrom In [A]: 125 A
- Geräteträger: herausnehmbar
- Geräteträger herausnehmbar: Ja
- Kabelabfangschiene: integriert
- Klemmenart: ohne Klemme
- Klemmenbestückung: ohne N/PE
- Schutzart [IP]: IP44
- Schutzart ohne Tür [IP]: IP30
- Schutzklasse: schutzisoliert
- Schutzklasse mit Zubehör: in Verbindung mit Erdungsset (Zubehör) Schutzklasse I möglich
- Türanschlag: rechts und links
- Türart: einflüglige Tür
- Türöffnungswinkel [Grad]: 120 °
- Verlustleistung T 20K [Watt]: 69.3 W
- Verlustleistung T 30K [Watt]: 114.8 W
- Verschlussart Schloss: Standardverschluss
Normen
- DIN EN 61439-1:2012-06; VDE 0660-600-1:2012-06: Ja
- DIN EN 61439-3:2013-02; VDE 0660-600-3:2013-02: Ja
Umgebungsbedingung
- Einsatzbereich: Innenbereich
Lieferform
- Anzahl pro Basismengeneinheit (Verpackungseinheit): 1
- Auslieferungszustand: mit Tür
- Basismengeneinheit: Stück
- Lieferformteil: ausgebauter Schrank
- Menge Verpackungseinheit Basis: 1
Ausbauvarianten
- Anbaumöglichkeit: oben und unten
- Ausbauvariante: ausgebaut mit Verteilerfeld mit Klemmenraum
Konstruktive Daten
- Anzahl Gerätereihen: 6
- Anzahl Gerätereihen: 6
- Farbe [RAL]: Verkehrsweiß
- Farbe Abdeckung: Lichtgrau
- Farbe Tür: Verkehrsweiß
- Leitungseinführung oben: Membranflansch montiert
- Leitungseinführung unten: Flanschöffnung vorgeprägt
- Nennmaß außen Breite [FB]: 2 FB
- Nennmaß außen Breite [mm]: 550 mm
- Nennmaß außen Höhe [mm]: 950 mm
- Nennmaß außen Höhe [RE]: 6
- Nennmaß außen Tiefe [mm]: 160 mm
- Oberflächenbeschaffenheit: pulverbeschichtet
- Platzeinheiten [PLE]: 96
- Werkstoff Abdeckungen: Kunststoff
- Werkstoff Gehäuse: Stahlblech
- Werkstoff Tür: Stahlblech
Aufstellungart
- Hohlwandeinbaumöglichkeit: Nein
- Montageart Aufputz: Ja
- Montageart Hohlwand: Nein
- Montageart teilversenkt: Nein
- Montageart Unterputz: Nein
| Höhe [mm] | 950 |
| Breite [mm] | 550 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 3 |
