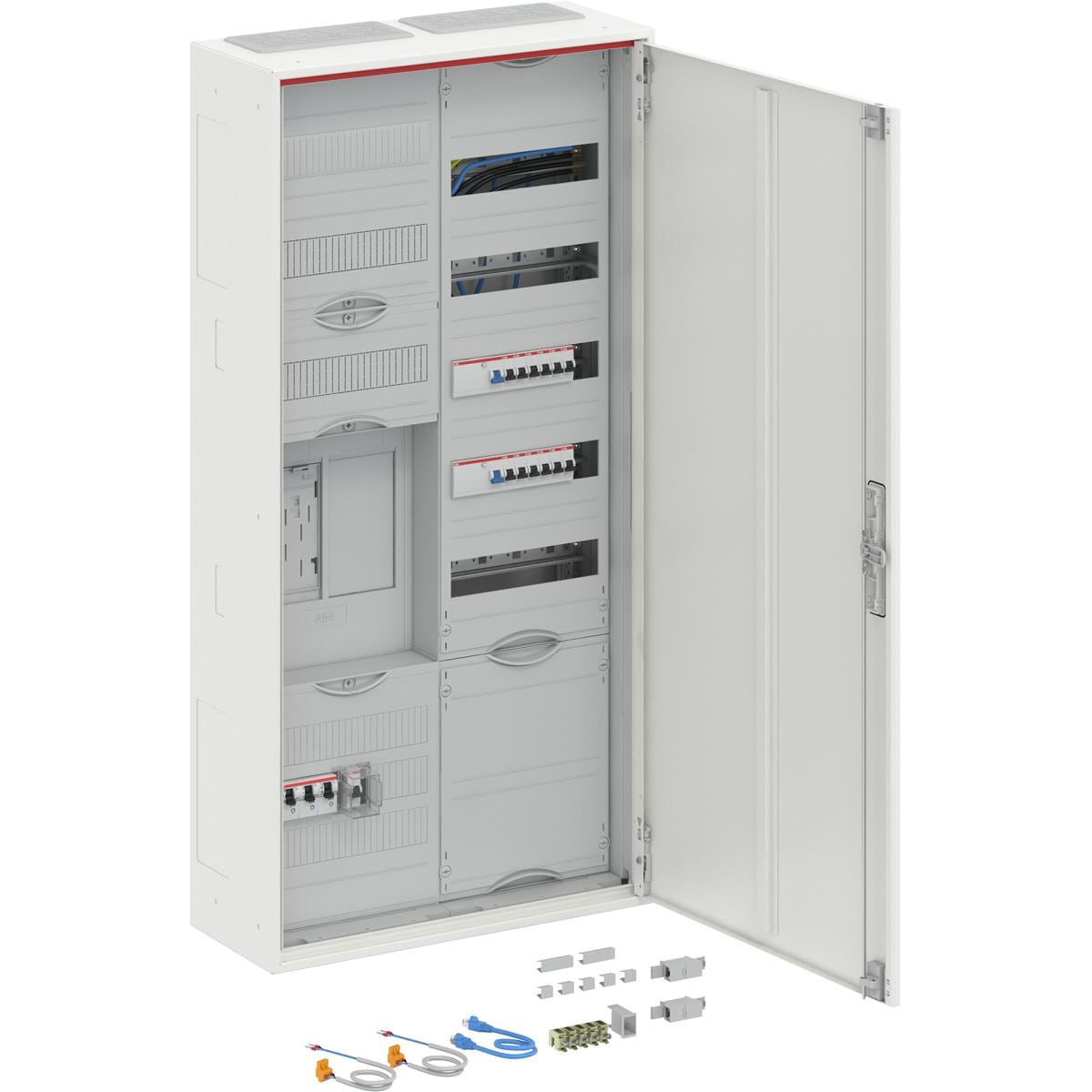

Zählerschrank, Baureihe ComfortLine A, Komplettschrank, mit BKE-I, Anbaumöglichkeit: seitlich, Montageart: Aufputz, Unterputz, teilversenkt, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP31, mit VDE-Prüfzeichen, geltende Normen: DIN VDE 0603-1, IK-Code 7, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 63 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts oder links, Rückwand aus Stahlblech / Kunststoff, Leitungseinführung oben über Membranflansch montiert, unten über 2x Kabeleinführungsflansch beiliegend, seitlich über Flanschöffnung vorgeprägt, Rückwand Kabeleinführung vorgeprägt, Abmessungen in mm (H x B x T): 1100 x 550 x 215, Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Stecktechnik, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, vorbereitet für SH-Schalter, Einspeiseklemmen bis 25 mm², Anlagenseitiger Anschlussraum Zählerplatz: mit Hauptleitungsabzweigklemme, Raum für Zusatzgeräte des eHZ 150 mm, Anzahl Zählerplätze 2, Anzahl Verteilerreihen 5, mit APZ-Raum, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 2, Platzeinheiten 168, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss, RAL 7035
Technische Daten:
- Abdeckungsverschluss: plombierbarer Schnellverschluss und 90 Grad Druck-Drehverschluss
- Anzahl Verteilerreihen: 5
- Anzahl Zählerplätze: 2
- Bemessungsbetriebsspannung Ue [V] AC: 400 V
- Bemessungsfrequenz f [Hz]: 50/60 Hz
- Bemessungsstrom der Schaltgerätekombination InA [A]: 63 A
- Bemessungsstrom In [A]: 63 A
- Netzsystem: TN-S
- Polzahl: 5
- Schutzart [IP]: IP31
- Schutzklasse: schutzisoliert
- Türanschlag: rechts oder links
- Türart: einflüglige Tür
- Türöffnungswinkel [Grad]: 120 °
- unterer Anschlussraum Zählerplatz: Sammelschiene
- Verschlussart Schloss: Standardverschluss
- Zähleranschlusstechnik: Stecktechnik
- Zählerplatzart 1: BKE-I
- Zählerplatzausführung: Zählerplatz verdrahtet
- Querschnitt der Zählerverdrahtung: 10 mm²
| Höhe [mm] | 1100 |
| Breite [mm] | 550 |
| Schutzart | IP31 |
| Tiefe [mm] | 215 |
| Felder | 2 |
