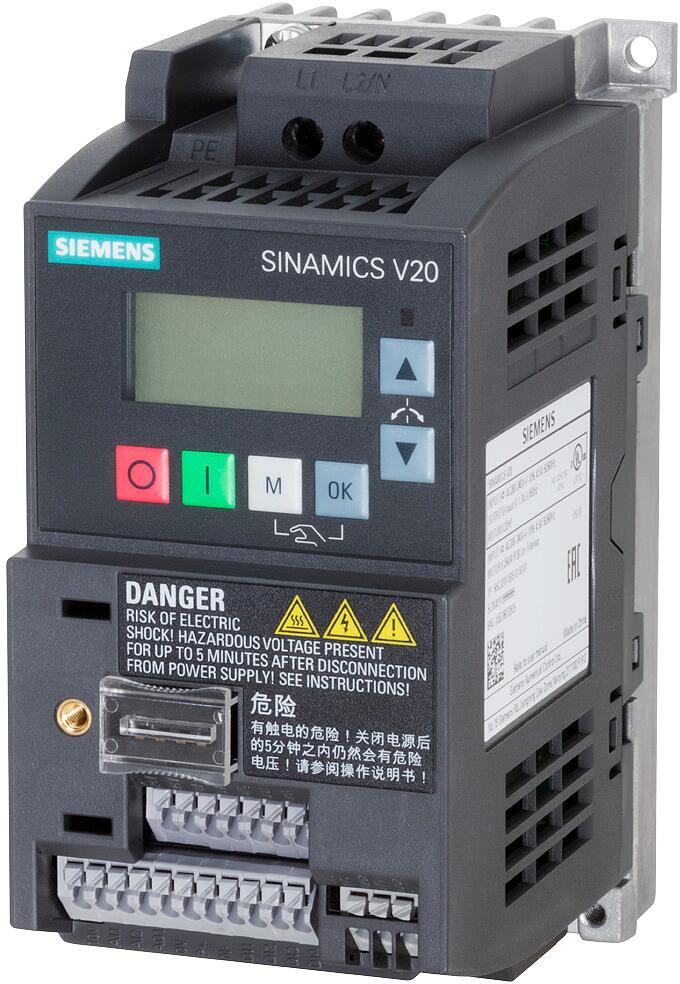

SINAMICS V20 1AC 200-240V -10/+10% 47-63Hz Nennleistung 0,25kW mit 150 % Überlast für 60 Sek. integrierter Filter C1 I/O: 4 DI, 2 DO,2 AI, 1 AO Feldbus: USS/MODBUS RTU mit eingebautem BOP Schutz: IP20/ UL offen Größe: AA 68x142x108 (BxHxT)
Frequenzumrichter SINAMICS V20. Einfach. Robust. Effizient. Für industrielle Applikationen und gewerbliche Anwendungen im Spannungsbereich 1AC 200 V bis 240 V. SINAMICS V20 zeichnet sich durch kurze Inbetriebnahmezeiten, einfache Bedienung, Robustheit und Kosteneffizienz aus. Der Umrichter kann ohne zusätzliche Module direkt aus der Verpackung betrieben werden. Zur Steigerung der Energieeffizienz ist der Umrichter mit einem energieoptimalen Steuerungsverfahren mit automatischer Flussabsenkung ausgerüstet. Er stellt zudem den aktuellen Energieverbrauch dar und verfügt über weitere integrierte Energiesparfunktionen. Der Keep-Running-Modus ermöglicht einen stabilen Betrieb auch bei schwierigen und schwankenden Netzbedingungen. Der Umrichter ist in neun Baugrößen in einem Leistungsbereich von 0,12 kW bis 30 kW für den Betrieb an ein- und dreiphasigen Netzen (1AC 200 V bis 240 V, 3AC 380 V bis 480 V) verfügbar. Der SINAMICS V20 kann mittels verschiedener Optionen, wie lokale Bedieneinheit Basic Operator Panel (BOP) oder mobile Bedieneinheit SINAMICS V20 Smart Access Module, BOP-Interface, Standard-Netzwerkkabel, Netzfilter, Bremswiderstände, Schirmung, etc. individuell den Anforderungen der Applikation angepasst werden. Zudem ermöglicht er die einfache Systemkonfiguration mit vordefinierten Makros im Umrichter und vorgefertigten Funktionsblöcken aus dem Totally Integrated Automation Portal (TIA-Portal) für den schnellen Anschluss z.B. an eine SIMATIC-S7-1200 Steuerung. Der Basisumrichter SINAMICS V20 ist eine technische und wirtschaftliche Alternative für den Micromaster 420 Frequenzumrichter. SINAMICS - einfach mein Antrieb.
Technische Daten:
- Netzspannung: 200 bis 240 V
- Netzfrequenz: 60 Hz
- Eingangsphasenzahl: 1
- Ausgangsphasenzahl: 3
- Max. Ausgangsfrequenz: 550 Hz
- Max. Ausgangsspannung: 240 V
- Nennausgangsstrom I2N: 1,7 A
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 0,25 kW
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 0,25 kW
- Relative symmetrische Netzfrequenztoleranz: -5 %
- Relative symmetrische Netzspannungstoleranz: 10 %
- Anzahl der analogen Ausgänge: 1
- Anzahl der analogen Eingänge: 2
- Anzahl der digitalen Ausgänge: 2
- Anzahl der digitalen Eingänge: 4
- Mit Bedienelement: ja
- Einsatz im Industriebereich zulässig: ja
- Einsatz im Wohn- und Gewerbebereich zulässig: ja
- Unterstützt Protokoll für TCP/IP: nein
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für MODBUS: ja
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: nein
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für PROFINET IO: nein
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für EtherNet/IP: nein
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für PROFIsafe: nein
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für sonstige Bussysteme: ja
- Anzahl der HW-Schnittstellen Industrial Ethernet: 0
- Anzahl der Schnittstellen PROFINET: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 1
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen seriell TTY: 0
- Anzahl der HW-Schnittstellen USB: 0
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen sonstige: 1
- Mit optischer Schnittstelle: nein
- Mit PC-Anschluss: nein
- Bremschopper integriert: nein
- 4-Quadrantenbetrieb möglich: nein
- Art des Umrichters: U-Umrichter
- Schutzart (IP): IP20

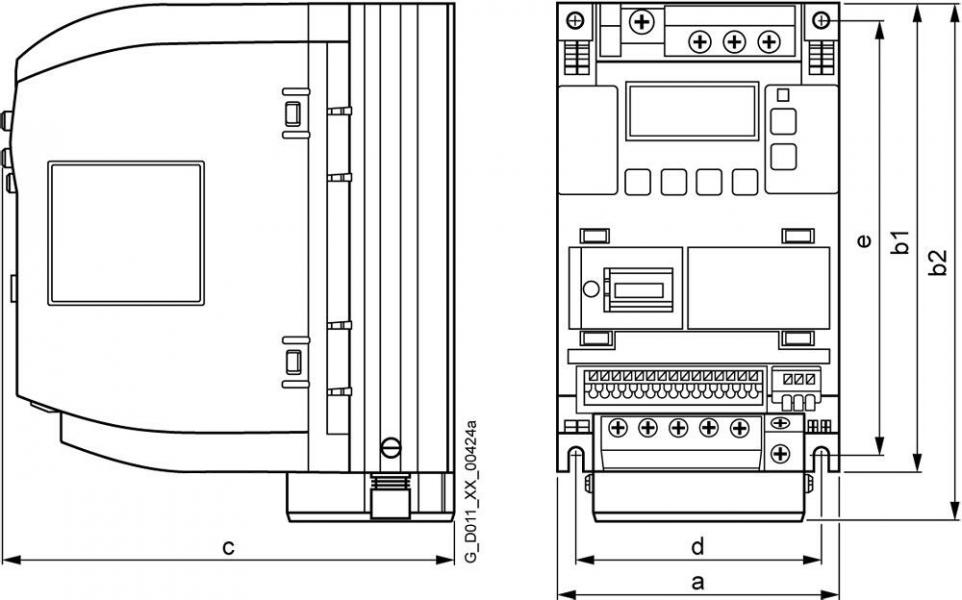

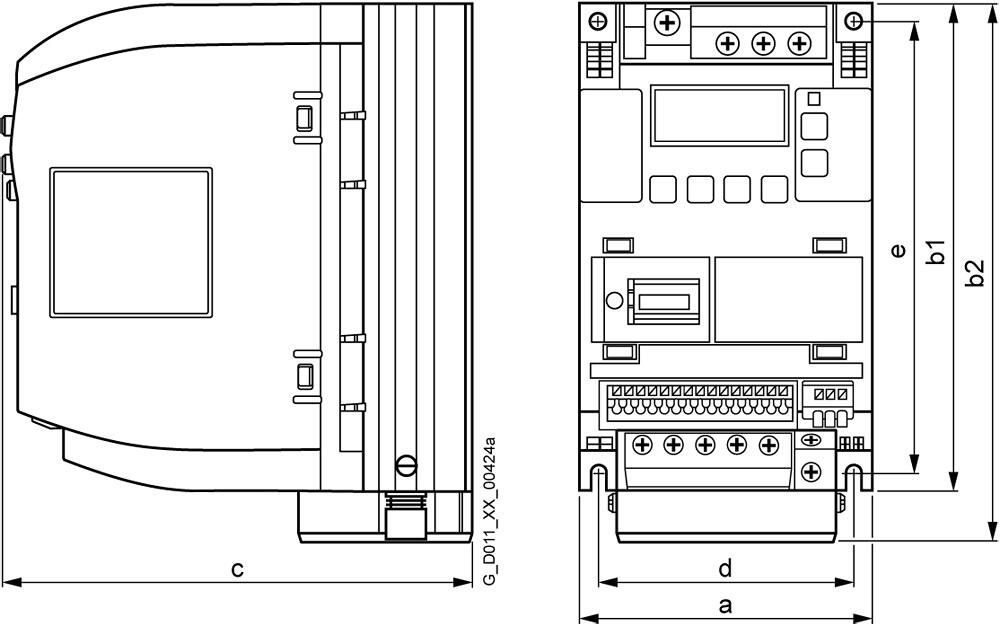

- Höhe: 142 mm
- Breite: 68 mm
- Tiefe: 107,8 mm
