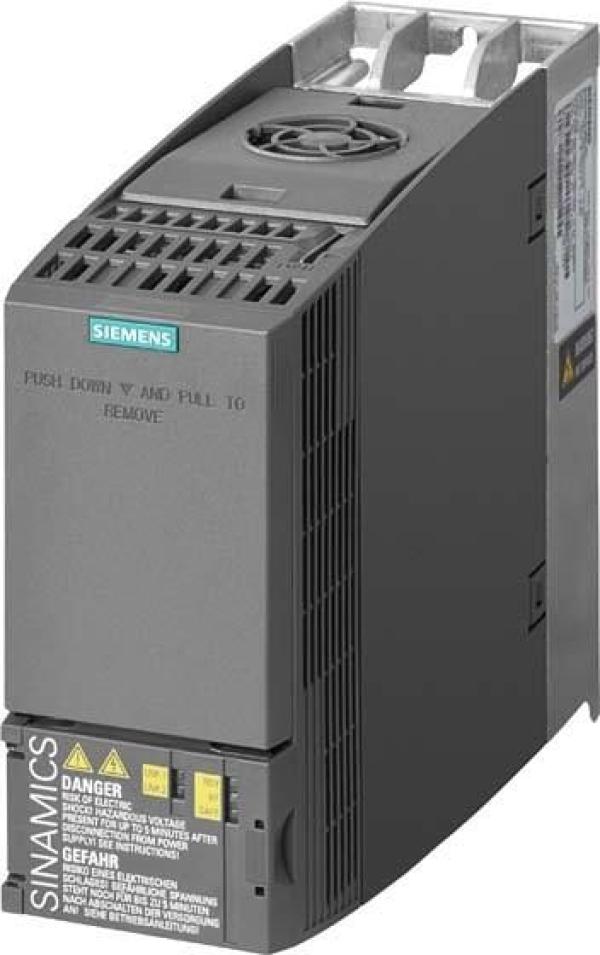

SINAMICS G120C Bemessungsleistung 3AC 380-480 V +10/-20% 47-63 Hz geringe Überlast: 4,0 kW bei 150% 3 s, 110% 57 s, 100% 240 s hohe Überlast: 3,0 kW bei 200% 3 s, 150% 57 s, 100% 240 s integrierte Filterklasse A externe 24 V E/A-Schnittstelle: 6 DI, 2 DO, 1 AI, 1 AO, 1Mot_t Safe Torque Off integriert Feldbus: PROFINET PN Schutz: IP20/ UL ungekapselt Baugröße: FSA 196x73x200(HxBxT)
Frequenzumrichter SINAMICS G120C. Vielseitig. Benutzerfreundlich. Kompakt. Für Anforderungen unterschiedlicher Applikationen, wie z.B. für Förderbänder, Mischer, Pumpen, Lüfter und Kompressoren. Durch die bereits integrierte zertifizierte Sicherheitsfunktion Safe Torque Off (STO), STO über Klemme/ mit PROFIsafe, kann auf weitere externe Komponenten verzichtet werden. Die Inbetriebnahme/Bedienung erfolgt schnell und einfach mit dem PC über USB, lokal über ein Basic Operator Bedienpanel, bzw. Intelligent Operator Panel oder drahtlos mittels SINAMICS G120 Smart Access Module. Die Vernetzung der Antriebe ist über Standard-Feldbussysteme (PROFINET, PROFIBUS) möglich und ein Kartenslot zum Klonen von Parametersätzen für eine intuitive Serieninbetriebnahme ist vorhanden. Zur Steigerung der Energieeffizienz ist der Umrichter mit einer präzisen, energieoptimalen Vektorregelung SLVC ausgerüstet und verfügt über eine automatische Flussabsenkung. Der SINAMICS G120C deckt den dreiphasigen Spannungsbereich 3AC 380 V bis 480 V ab und ist in sieben Baugrößen in einem Leistungsbereich von 0,55 kW bis 132 kW verfügbar. Der Frequenzumrichter SINAMICS G120C kann mittels verschiedener Optionen wie z.B. lokale oder mobile Bedieneinheiten, Anschlusskabel, Netzfilter, Bremswiderstände, Netzdrosseln und weiterem Zubehör individuell den Anforderungen des Anwenders angepasst werden. Die drehzahlvariablen Geräte sind integraler Bestandteil von Totally Integrated Automation (TIA) und spielen optimal z.B. mit SIMATIC Steuerungen zusammen. Der Allrounder SINAMICS G120C ist das Nachfolgerprodukt für den MICROMASTER 420 Frequenzumrichter. SINAMICS - einfach mein Antrieb.
Technische Daten:
- Netzspannung: 380 bis 480 Volt
- Netzfrequenz: 60 Hz
- Eingangsphasenzahl: 3
- Ausgangsphasenzahl: 3
- Max. Ausgangsfrequenz: 550 Hertz
- Max. Ausgangsspannung: 480 Volt
- Nennausgangsstrom I2N: 9 Ampere
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 4 Kilowatt
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 3 Kilowatt
- Relative symmetrische Netzfrequenztoleranz: 5 Prozent
- Relative symmetrische Netzspannungstoleranz: 10 Prozent
- Anzahl der analogen Ausgänge: 1
- Anzahl der analogen Eingänge: 1
- Anzahl der digitalen Ausgänge: 2
- Anzahl der digitalen Eingänge: 6
- Mit Bedienelement: nein
- Einsatz im Industriebereich zulässig: ja
- Einsatz im Wohn- und Gewerbebereich zulässig: ja
- Unterstützt Protokoll für TCP/IP: nein
- Unterstützt Protokoll für PROFIBUS: nein
- Unterstützt Protokoll für CAN: nein
- Unterstützt Protokoll für INTERBUS: nein
- Unterstützt Protokoll für ASI: nein
- Unterstützt Protokoll für KNX: nein
- Unterstützt Protokoll für MODBUS: nein
- Unterstützt Protokoll für Data-Highway: nein
- Unterstützt Protokoll für DeviceNet: nein
- Unterstützt Protokoll für SUCONET: nein
- Unterstützt Protokoll für LON: nein
- Unterstützt Protokoll für PROFINET IO: ja
- Unterstützt Protokoll für PROFINET CBA: nein
- Unterstützt Protokoll für SERCOS: nein
- Unterstützt Protokoll für Foundation Fieldbus: nein
- Unterstützt Protokoll für EtherNet/IP: ja
- Unterstützt Protokoll für AS-Interface Safety at Work: nein
- Unterstützt Protokoll für DeviceNet Safety: nein
- Unterstützt Protokoll für INTERBUS-Safety: nein
- Unterstützt Protokoll für PROFIsafe: ja
- Unterstützt Protokoll für SafetyBUS p: nein
- Unterstützt Protokoll für BACnet: nein
- Unterstützt Protokoll für sonstige Bussysteme: ja
- Anzahl der HW-Schnittstellen Industrial Ethernet: 2
- Anzahl der Schnittstellen PROFINET: 2
- Anzahl der HW-Schnittstellen seriell RS-232: 1
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 0
- Anzahl der HW-Schnittstellen seriell TTY: 1
- Anzahl der HW-Schnittstellen USB: 1
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen sonstige: 6
- Mit optischer Schnittstelle: nein
- Mit PC-Anschluss: ja
- Bremschopper integriert: ja
- 4-Quadrantenbetrieb möglich: nein
- Art des Umrichters: U-Umrichter
- Schutzart (IP): IP20
- Höhe: 196 Millimeter
- Breite: 73 Millimeter
- Tiefe: 200 Millimeter
