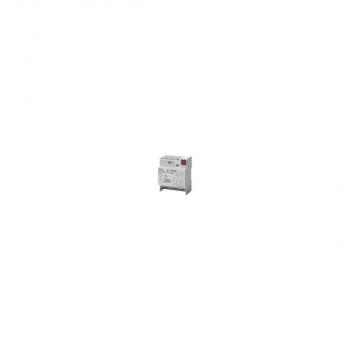

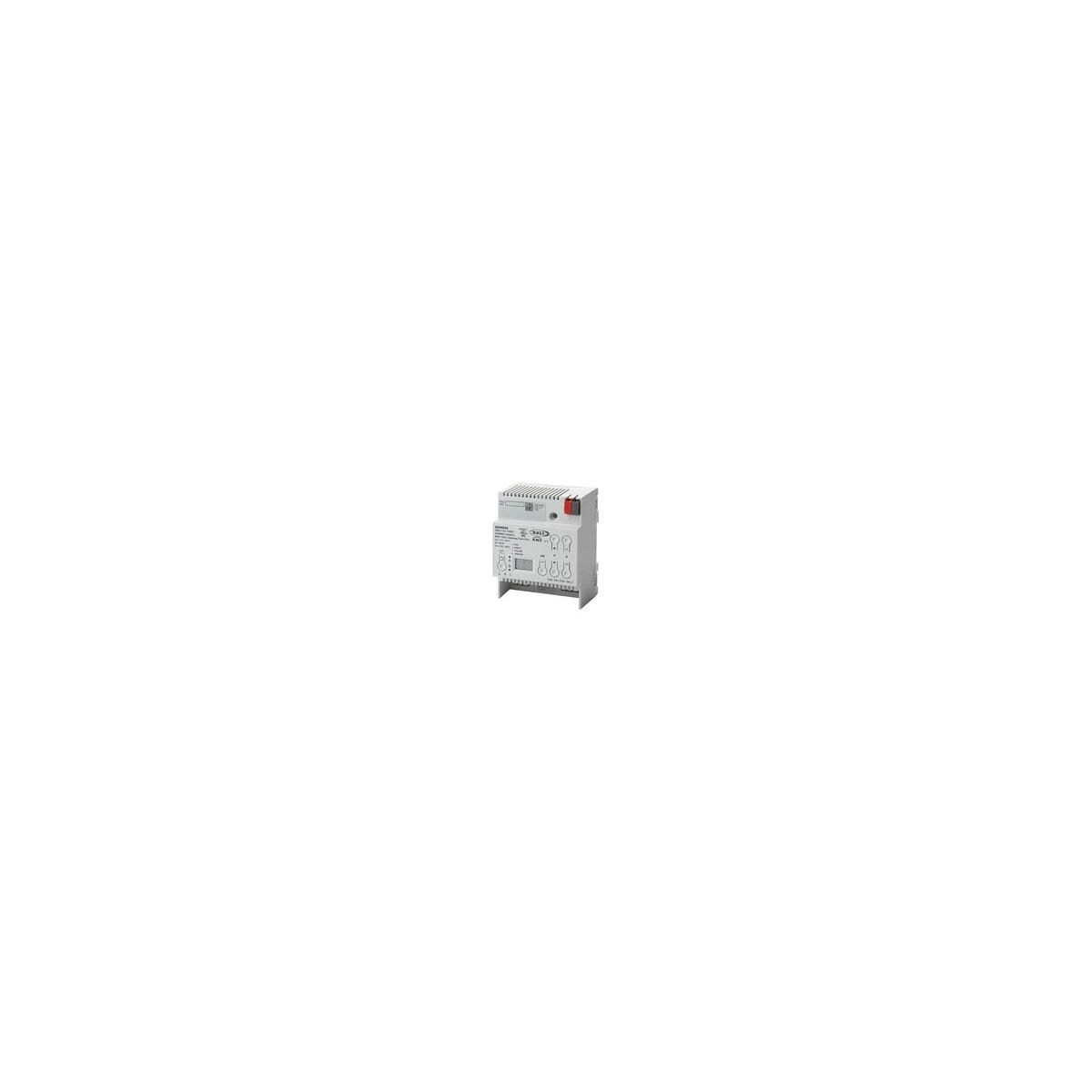

Siemens 5WG1141-1AB31 KNX/DALI GATEWAY TWIN

• Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle
• Zwei DALI-Ausgänge mit DALI-2 Zertifizierung nach IEC 62386-101 und 103 an die über eine DALI-Busleitung jeweils bis zu 64 DALI-EVGs anschließbar sind
• Integriertes Netzgerät für eine Eingangsspannung von AC 110...240 V, 50/60 Hz oder DC 120...240 V zur Spannungsversorgung der Gateway-Elektronik und der DALI-Ausgänge
• Unterstützung von EVGs Typ 0, 1, 2, 3, 4, 5, 6, 7 und 8 nach EN 62386 Edition 1 als auch Edition 2 (DALI-2)
• DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest
• Fremdspannungserkennung bei der Inbetriebnahme, ob an einem DALI-Ausgang fehlerhaft Netzspannung anliegt
• LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
• Taster zum Umschalten zwischen Bus- und Direktbetrieb
• Ein Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb
• Eine LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb
• Konfigurierbares Verhalten bei Busspannungsausfall (Standalone-Betrieb)
• Ansteuerung (Schalten, Dimmen und Dimmwert-Setzen) aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb
• Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
• Einstufiger oder zweistufiger Zeitschalterbetrieb
• Integrierte Szenensteuerung für bis zu 32 Szenen
• Zuordnung der DALI-EVGs zu den einzelnen Gruppen und mit Testmöglichkeit der EVGs, Gruppen und Szenen mittels der ETS bei der Inbetriebnahme des Gateway
• Möglichkeit defekte DALI-EVG ohne Software (ETS) zu erneuern
• Integrierter KNX-Busankoppler mit max. nur halber Standard-Buslast (5 mA)
• KNX-Busanschluss über Busklemme
• Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Technische Daten

• Bussystem KNX: ja
• Breite in Teilungseinheiten: 4
• Updatefähig: ja
• Mit LED-Anzeige: ja
• Montageart: REG
• Ausführung: Schnittstelle Beleuchtungssystem/DALI
• Andere Bussysteme: ohne
• Protokoll: sonstige
• Schutzart (IP): IP20
• Spannungsart: AC/DC
• Anzahl der Kanäle: 2
• Leistungsaufnahme: 1.6 W
• Betriebsspannung: 230 V
• Max. Anzahl der Geräte pro Kanal: 64
