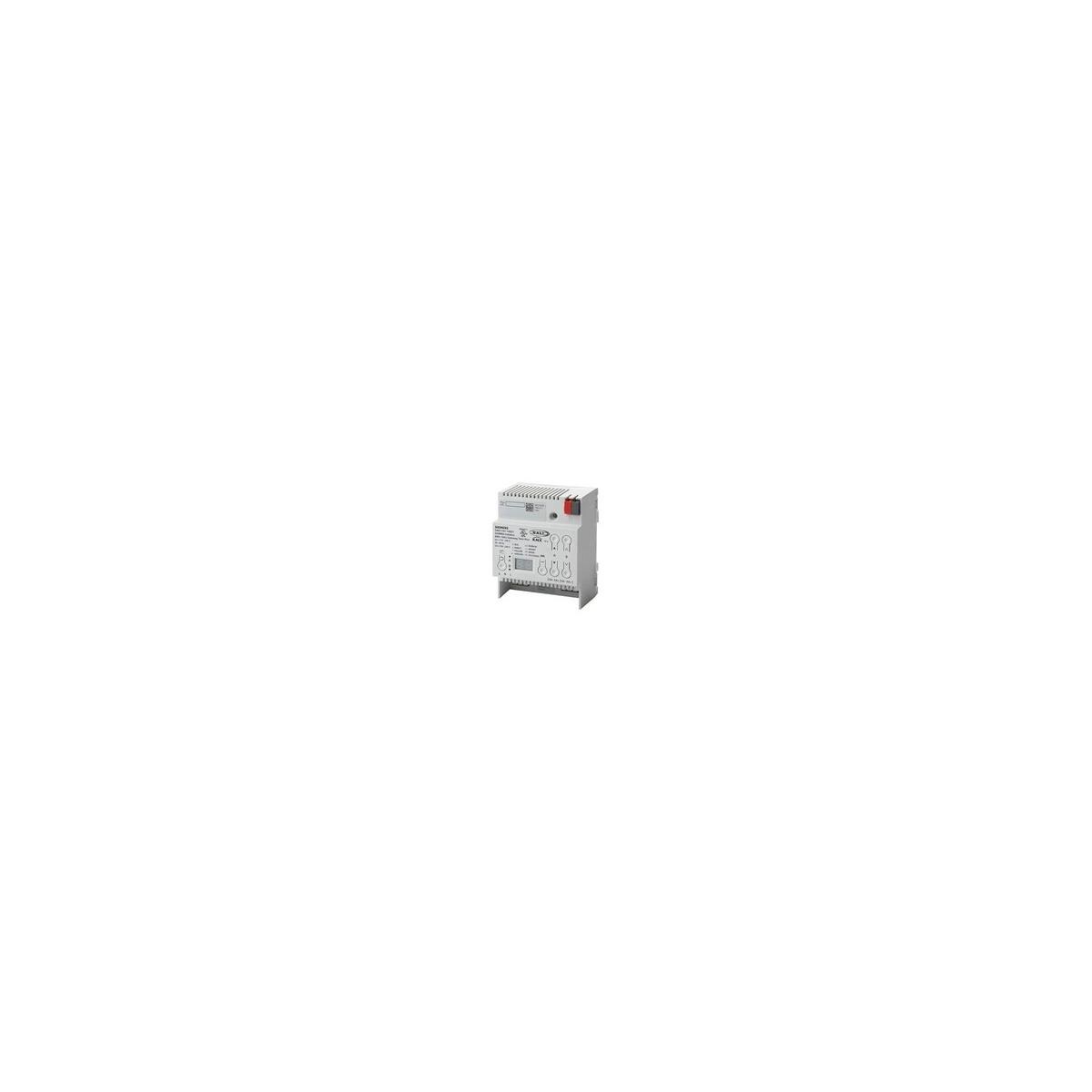

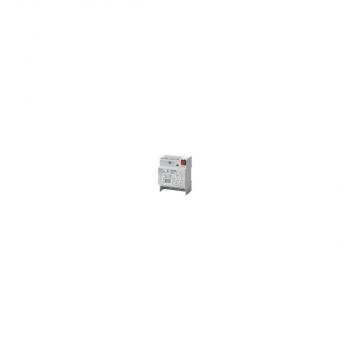

Siemens 5WG1141-1AB21 KNX/DALI Gateway TWIN plus

KNX/DALI Gateway TWIN plus

• Zur Kommunikation über KNX mit digitalen elektronischen Vorschaltgeräten (EVG) mit DALI-Schnittstelle
• Zwei DALI-Ausgänge nach IEC 62386-101 und 103, über DALI-Busleitung jeweils bis zu 64 DALI-EVG Ed.1 und DALI-2 und mindestens 10 DALI-Sensoren anschließbar
• Integriertes Netzgerät für Eingangsspannung von AC 110-240 V, 50-60 Hz oder DC 120-240 V zur Spannungsversorgung der Gateway-Elektronik und DALI-Ausgänge
• DALI-Ausgangsspannung ca. 19 V, potentialfrei und kurzschlussfest
• Fremdspannungserkennung bei Inbetriebnahme, ob an DALI-Ausgang fehlerhaft Netzspannung anliegt
• LED-Display zur Anzeige von Betriebszuständen und Fehlermeldungen
• 1 Taster zum Umschalten zwischen Bus- und Direktbetrieb
• 1 Tasterpaar pro DALI-Ausgang zum gemeinsamen Ein- bzw. Ausschalten aller angeschlossenen Leuchten im Direktbetrieb
• 1 LED pro DALI-Ausgang zur Schaltzustandsanzeige aller angeschlossenen Leuchten im Direktbetrieb
• Aufteilung der max. 64 DALI-EVG pro Kanal auf max. 16 DALI-Gruppen pro Kanal, die gruppenweise oder einzeln angesteuert werden können (Schalten, Dimmen, Dimmwert) und Status- und Leuchtmittelausfall melden
• Unterstützung von DALI DT8 für Farbtemperatursteuerung (Tunable White). Einzel-, Gruppen-, Szenen-, Effekte- und Zeitplansteuerung für Human Centric Lighting
• Konfigurierbares Verhalten bei Busspannungsausfall (Standalone)
• Konfigurierbare Standardanwendungen ohne ETS
• Parametrierbare Einbrennfunktion für alle EVG über Bedientasten und einzeln über Objekt
• Zeitschaltfunktion für Tag, Woche, Datum, mit Astrofunktion
• Ansteuerung aller angeschlossenen Leuchten gemeinsam im Broadcast-Betrieb
• Meldung und Anzeige eines Lampen- und EVG-Fehlers pro Leuchtengruppe und pro DALI-Teilnehmer
• Umsetzung von Dimmbefehlen in temporäre Sollwertverschiebung bei EVGs mit integrierter Konstantlichtregelung und direkt angeschlossenem Helligkeitssensor
• Ein- oder zweistufiger Zeitschalterbetrieb
• 4 integrierte Effektsteuerungen für einmalig oder zyklisch ablaufende Lauflicht- oder Farbeffekte
• Unterscheidung von Einzelbatterienotleuchten mit einem oder zwei DALI Geräten
• Starten der Selbsttests jedes einzelnen Konverters und Meldung des Testergebnisses über Bus oder speichern in persistenten Speicher mit Speicherüberwachung über Objekt
• Unterscheidung von Funktionsprüfung, Teildauerprüfung, Dauerprüfung
• Konfigurationsmöglichkeit für alle EVG bei Notbetrieb einen definierten Dimmwert anzunehmen
• Sperren von Schalt- und Dimmbefehlen sowie Konfiguration bei Aktivierung Notbetrieb über Bus
• Auslösung Notbetrieb bei Ausfall parametrierbarer Anzahl EVG
• Sperrobjekt zur Unterdrückung von Fehlermeldungen bei Trennung der EVG während Notlichtprüfung
• Sperren des Batteriebetriebs von Einzelbatterienotleuchten über Bedientasten
• Pro Kanal bis zu 6 Stand-by-Bereichsauswertungen zur Ansteuerung von Schaltaktoren
• Integrierte Szenensteuerung für bis zu 16 Szenen pro Kanal
• 16 integrierte 2-Punkt-Regler zur Helligkeitsregelung und 16 Konstantlichtregler für 1 Hauptleuchtenreihe und bis zu 4 weitere Leuchtenreihen
• CIN zur eindeutigen Zuordnung des DALI-EVG
• Defekte DALI-EVG ohne ETSzu erneuern
• Zuordnung der EVG zu den einzelnen Gruppen und mit Testmöglichkeit der EVG, Gruppen, Szenen und Effekte mittels ETS
• Zuordnung DALI-Sensoren mittels ETS
• Integrierter KNX-Busankoppler mit max. halber Standard-Buslast, KNX-Busanschluss über Busklemme
• Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715

Technische Daten

• Bussystem KNX: ja
• Breite in Teilungseinheiten: 4
• Updatefähig: ja
• Mit LED-Anzeige: ja
• Montageart: REG
• Ausführung: Schnittstelle Beleuchtungssystem/DALI
• Andere Bussysteme: ohne
• Protokoll: sonstige
• Schutzart (IP): IP20
• Spannungsart: AC/DC
• Anzahl der Kanäle: 2
• Leistungsaufnahme: 1.6 W
• Betriebsspannung: 230 V
• Max. Anzahl der Geräte pro Kanal: 64
