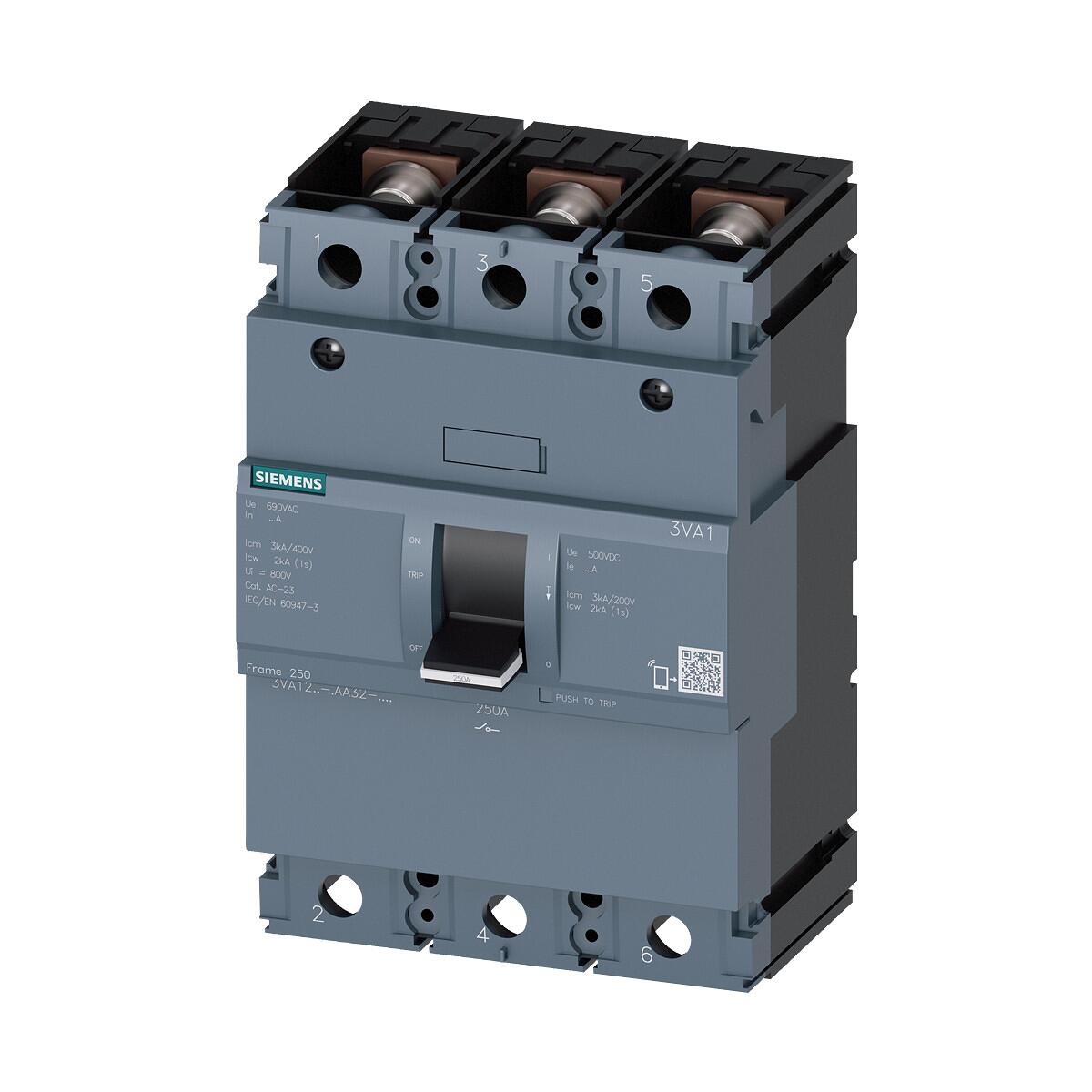

Lasttrennschalter 3VA1 IEC Frame 250 3-polig SD100, In=250A ohne Überlastschutz ohne Kurzschlussschutz Schraubenflachanschluss
Kompaktleistungsschalter 3VA1 als Lastrennschaltervarianten nach IEC 60947-3.
Die Kompaktleistungsschalter 3VA von Siemens als wichtiger Bestandteil der SENTRON Schutzkomponenten für industrielle Anwendungen sowie für Anwendungen im Infrastrukturbereich bieten mit der Lasttrennschalter Variante des 3VA1 nach IEC 60947-3 in Kompaktleistungsschalter-Bauform die Möglichkeit, sicher einzelne Anlagenteile vom Netz zu trennen. Sie setzen dabei Maßstäbe in Flexibilität und modularer Zubehörvielfalt. Einheitliches Zubehör für mehrere Baugrößen über alle Baureihen des Kompaktleistungsschalters 3VA1 und 3VA2.
Diese Variante des Kompaktleistungsschalters 3VA zeichnet sich vor allem aus durch:
- Kompakte Bauform
- Verfügbar als Lastrennschaltervarianten nach IEC 60947-3
- Verfügbar als 3- und 4-polige Ausführung
- Abhängig von der Baugröße: Bemessungsdauerstrom von 63 A....250 A
- Montage in Festeinbau und Stecktechnik möglich

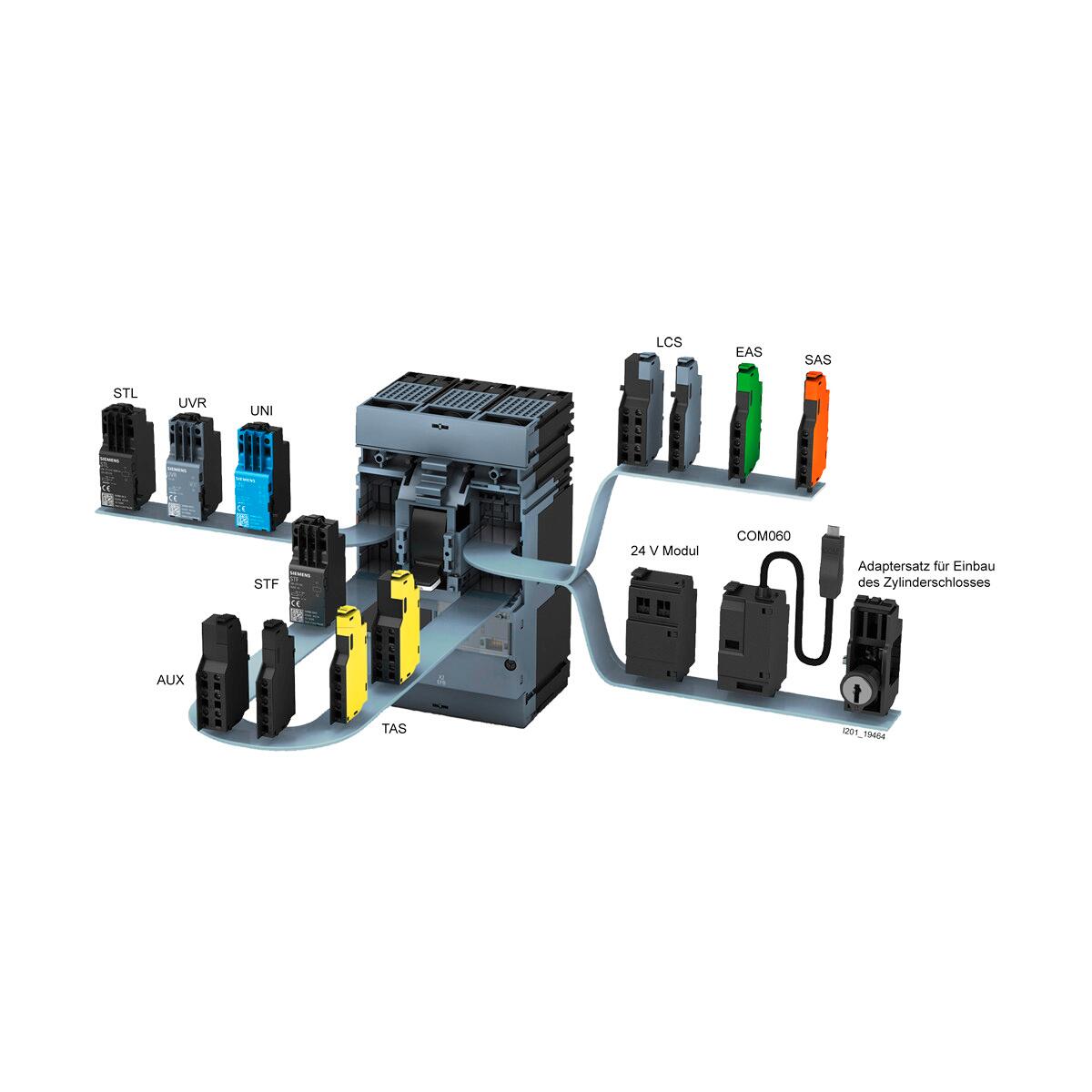

- Modulares und einfach zu montierendes internes Zubehör mit vielfältigen Funktionen

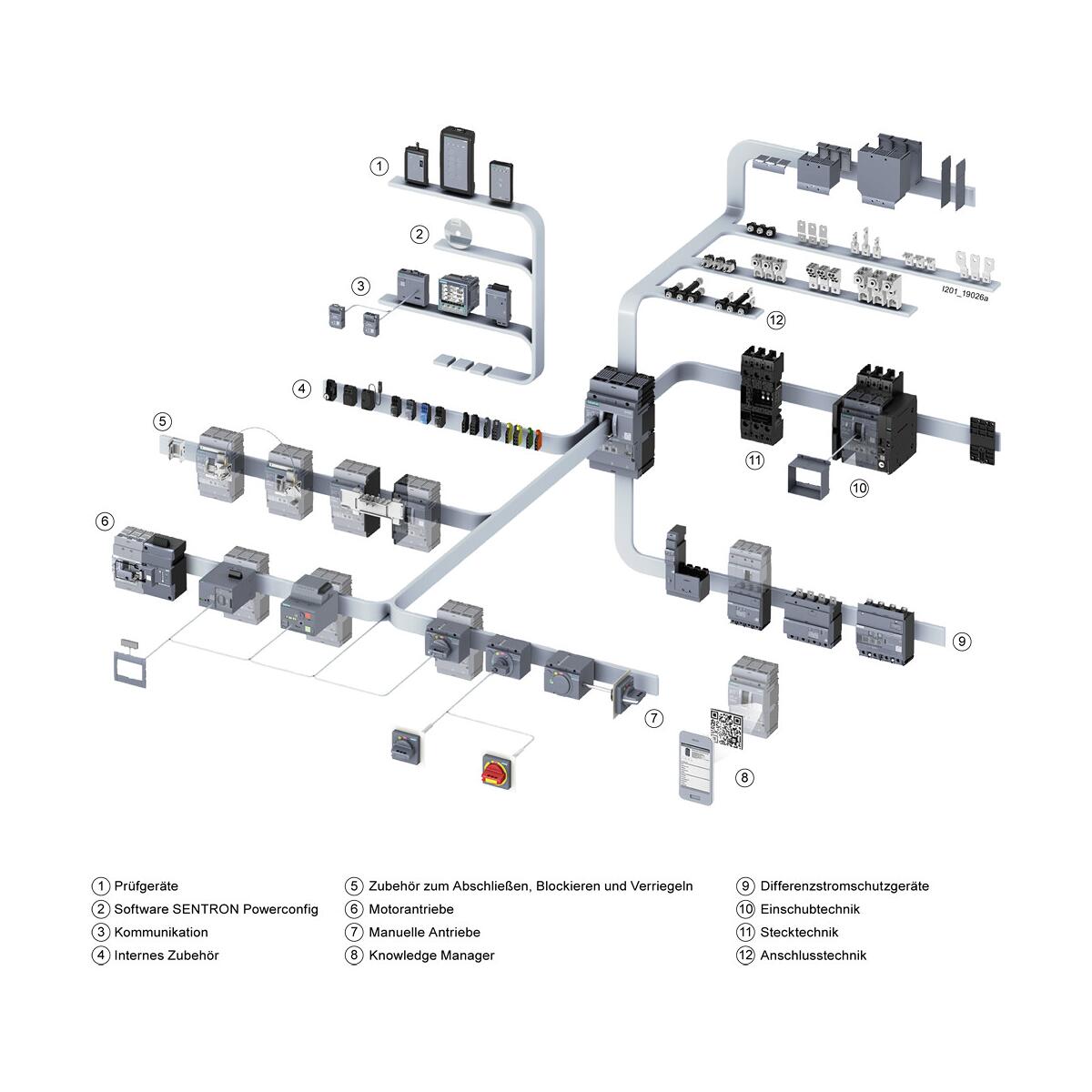

- Durchgängige Zubehörplattform über alle Kompaktleistungsschalter 3VA
Technische Daten:
- Ausführung als Hauptschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Ausführung als Sicherheitsschalter: ja
- Ausführung als NOT-AUS-Einrichtung: ja
- Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
- Bemessungsdauerstrom Iu: 250 A
- Bemessungsdauerstrom bei AC-23, 400 V: 250 A
- Bemessungsdauerstrom bei AC-21, 400 V: 250 A
- Polzahl: 3
- Anzahl der Hilfskontakte als Öffner: 0
- Anzahl der Hilfskontakte als Schließer: 0
- Anzahl der Hilfskontakte als Wechsler: 0
- Motorantrieb optional: ja
- Motorantrieb integriert: nein
- Spannungsauslöser optional: ja
- Gerätebauart: Einbaugerät Festeinbautechnik
- Geeignet für Frontbefestigung 4-Loch: ja
- Geeignet für Frontbefestigung Zentral: nein
- Geeignet für Verteilereinbau: nein
- Geeignet für Zwischenbau: nein
- Farbe des Betätigungselements: schwarz
- Ausführung des Betätigungselements: Kipphebel
- Verriegelbar: nein
- Anschlussart Hauptstromkreis: Schienenanschluss
- Schutzart (IP), frontseitig: IP40
- Schutzart (NEMA): sonstige
