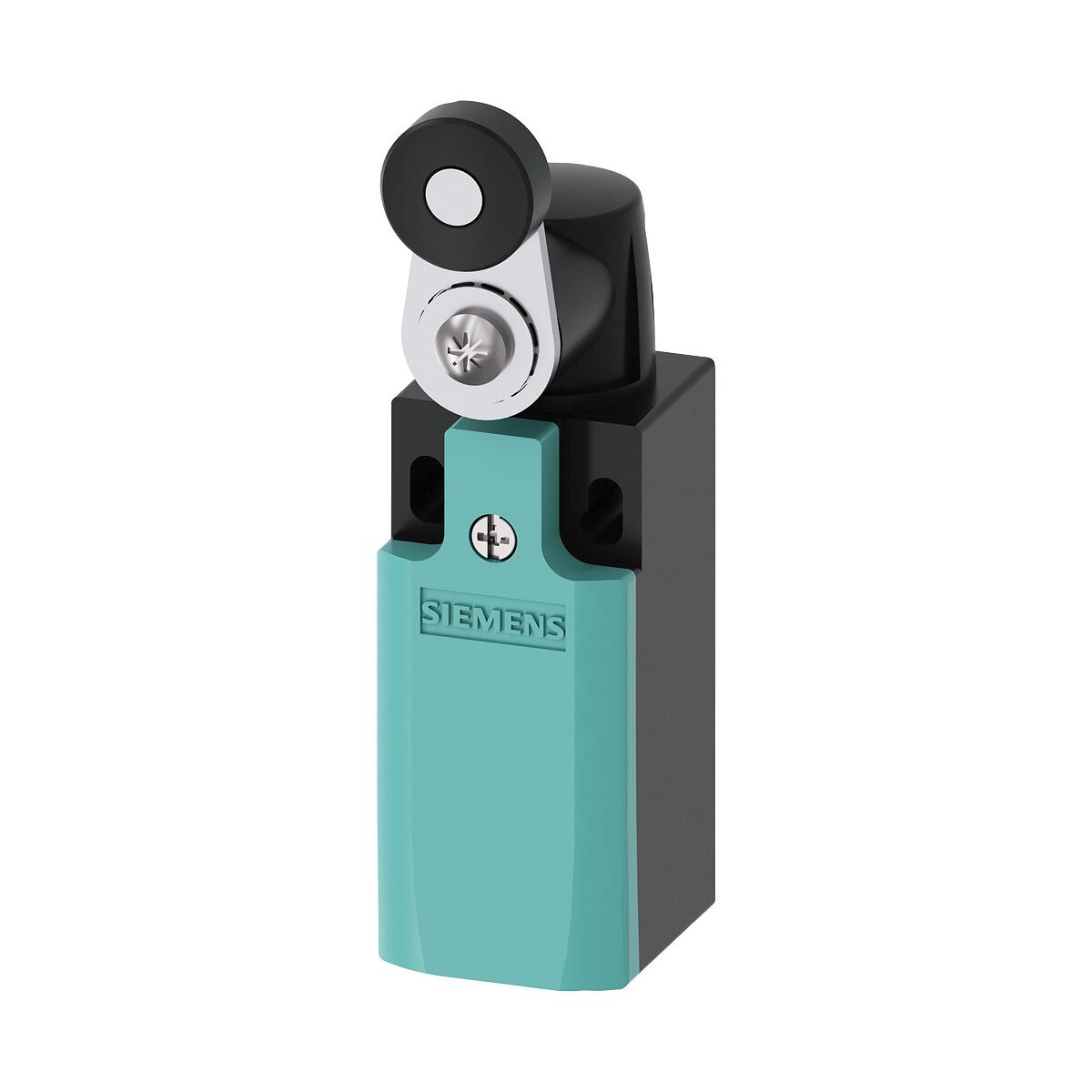

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Schwenkhebel, 21 mm lang rechts/links einstellbar mit Kunststoffrolle 19 mm

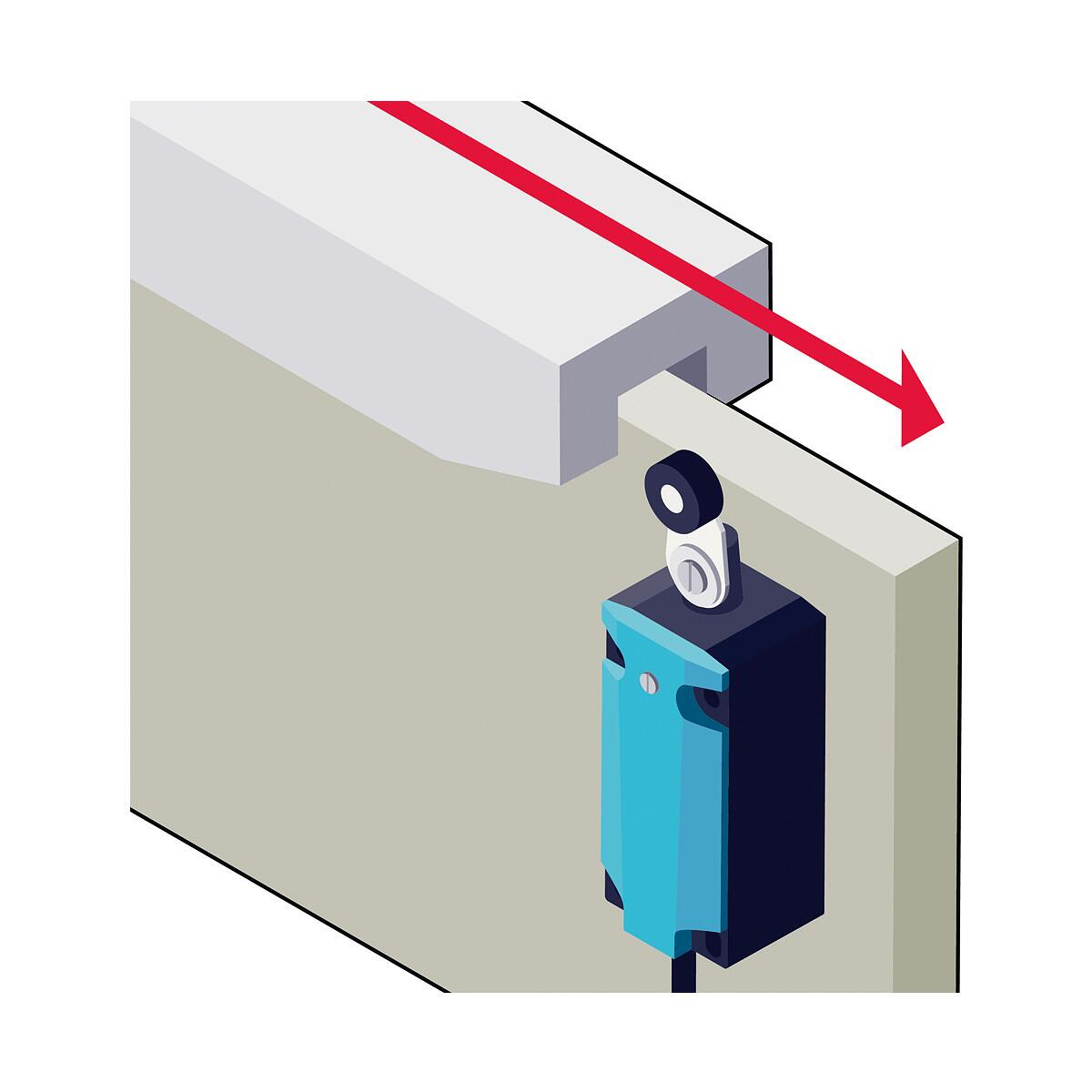

Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen.
Produktmerkmale:

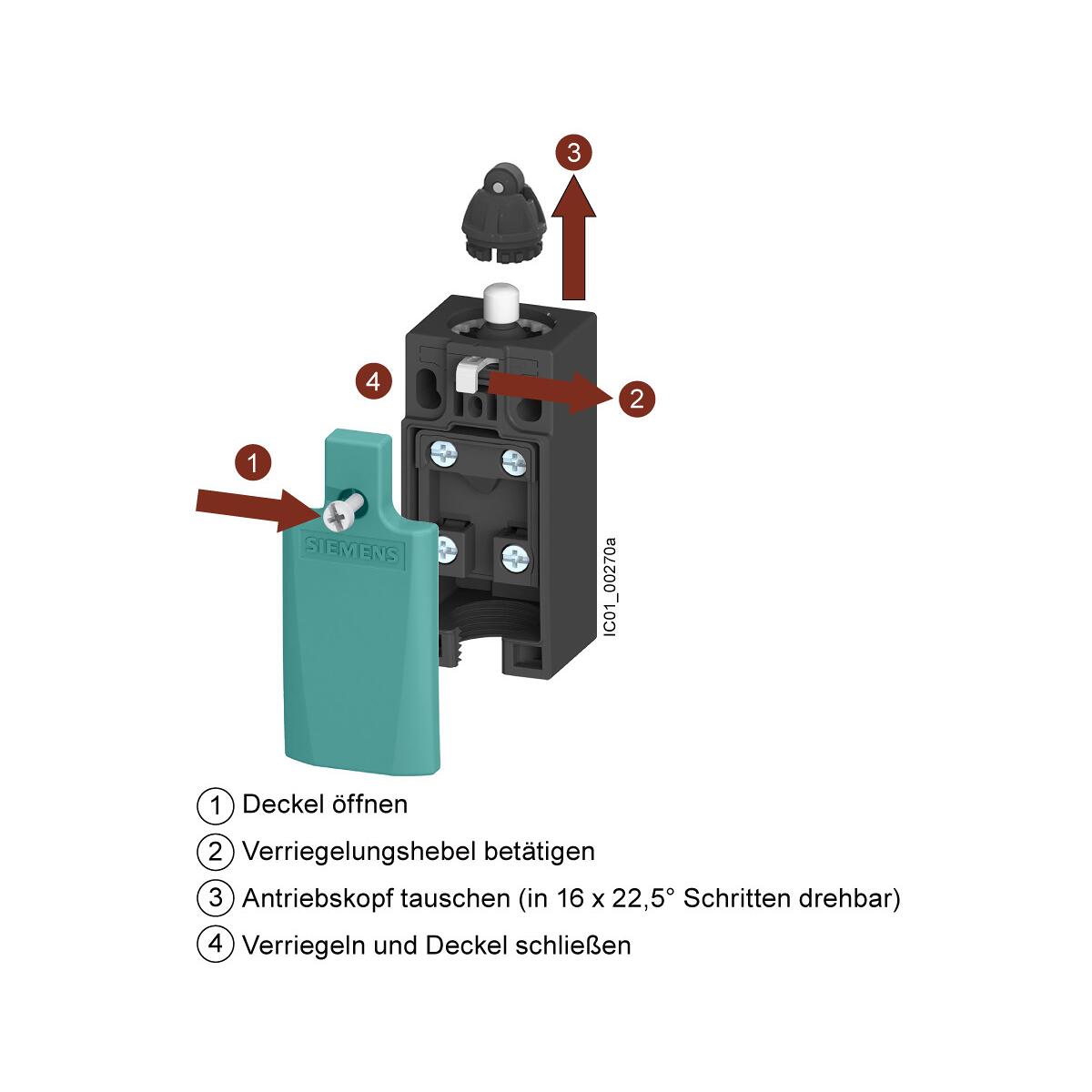

- Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag.
- LEDs zeigen den aktuellen Status des Geräts an
- Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden
- Schaltpunkte und Befestigung nach EN 50047 und EN 50041
- Die Geräte sind weltweit zugelassen (IEC, UL)
- Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden
- Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme
Technische Daten:

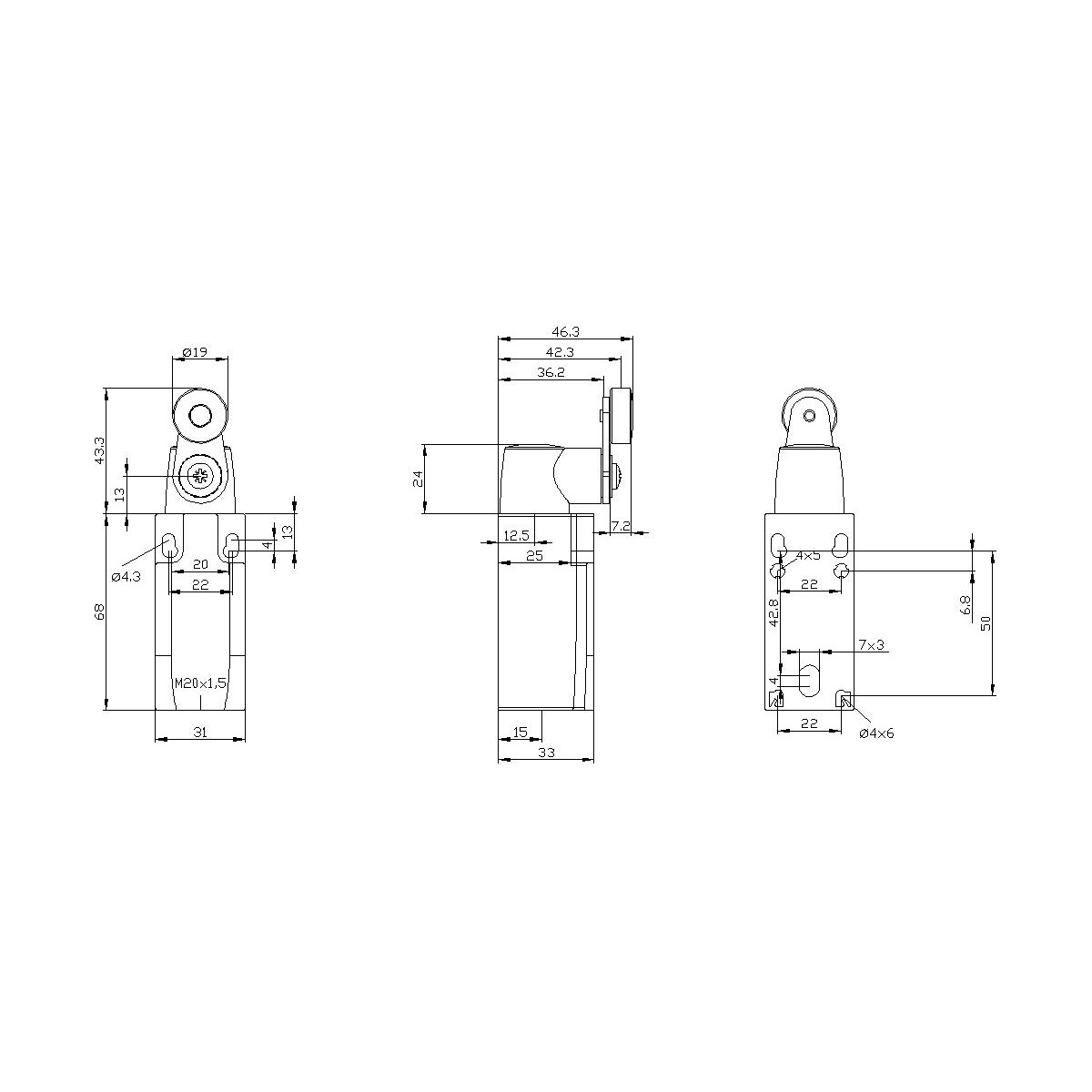

- Breite des Sensors: 31 mm
- Höhe des Sensors: 46,3 mm
- Länge des Sensors: 111,3 mm
- Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 A
- Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 A
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 A
- Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 A
- Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0,55 A
- Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0,27 A
- Schaltfunktion: Sprungschaltglied
- Schaltfunktion verrastend: nein
- Ausgang elektronisch: nein
- Zwangsöffnung: ja
- Anzahl der sicherheitsgerichteten Hilfskontakte: 1
- Anzahl der Kontakte als Öffner: 1
- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Wechsler: 0
- Ausführung der Schnittstelle: ohne
- Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
- Gehäusebauform: Quader
- Werkstoff des Gehäuses: Kunststoff
- Beschichtung Gehäuse: sonstige
- Ausführung des Betätigungselements: Schwenkhebel
- Ausrichtung des Betätigungselements: Rollenstößel gerade
- Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
- Mit Statusanzeige: nein
- Geeignet für Sicherheitsfunktionen: ja
- Explosionsschutz-Kategorie für Gas: ohne
- Explosionsschutz-Kategorie für Staub: ohne
- Umgebungstemperatur während des Betriebs: -25 bis 85 °C
- Schutzart (IP): IP66/IP67
- Schutzart (NEMA): 12
