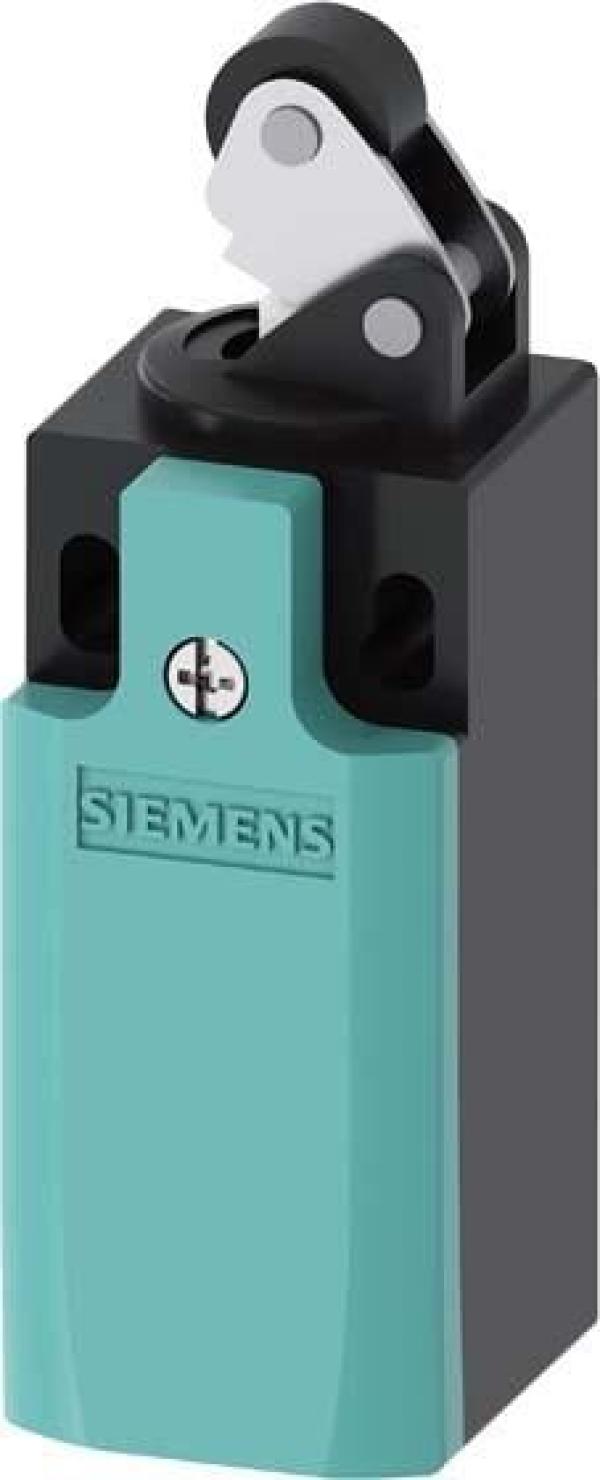

Positionsschalter Kunststoffgehäuse nach DIN EN 50047, 31 mm Geräteanschluss 1 x (M20 x 1,5) 1S/1Ö Sprungkontakte integriert (nicht austauschbar) Rollenhebel mit Kunststoffrolle 13 mm
Mechanische Positionsschalter SIRIUS 3SE5 zur Positions- und Lageerfassung von Maschinenteilen und Stellungsüberwachung von Schutzeinrichtungen. Der modulare Aufbau der Positionsschalter 3SE5 ermöglicht eine Vielzahl von Varianten bei einer kleinen Anzahl von Lagertypen. Die große Varianz der Stecker- und Rollen erfüllt nahezu alle Anforderungen im Industriealltag. LEDs zeigen den aktuellen Status des Geräts an. Dank Schnellanschlusstechnik können die Anschlusszeiten erheblich reduziert werden. Schaltpunkte und Befestigung nach EN 50047 und EN 50041. Die Geräte sind weltweit zugelassen (IEC, UL). Mit der entsprechenden Schalterkonfiguration können höchste Sicherheitsanforderungen nach PL e bzw. SIL 3 erfüllt werden. Die integrierte ASIsafe-Elektronik benötigt eine geringe Stromaufnahme. Es stehen verschiedene Gehäusegrößen, mit verschiedenen Schaltgliedern, in Kunststoff oder Metall oder Kompaktbauform zur Verfügung. Einige Varianten sind optional mit LED-Statusanzeige und M12-Stecker erhältlich. Die Reihe 3SF1 mit direkter Anbindung an das Bussystem AS-Interface rundet das Portfolio ab. Als Zubehör sind je nach Ausführung Antriebsköpfe und Stecker sowie weiteres Montage-/Anschlusszubehör erhältlich.
Technische Daten:
- Breite des Sensors: 31 Millimeter
- Höhe des Sensors: 33 Millimeter
- Länge des Sensors: 94,5 Millimeter
- Bemessungsbetriebsstrom Ie bei AC-15, 24 V: 6 Ampere
- Bemessungsbetriebsstrom Ie bei AC-15, 125 V: 6 Ampere
- Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 3 Ampere
- Bemessungsbetriebsstrom Ie bei DC-13, 24 V: 3 Ampere
- Bemessungsbetriebsstrom Ie bei DC-13, 125 V: 0,55 Ampere
- Bemessungsbetriebsstrom Ie bei DC-13, 230 V: 0,27 Ampere
- Schaltfunktion: Sprungschaltglied
- Schaltfunktion verrastend: nein
- Ausgang elektronisch: nein
- Zwangsöffnung: ja
- Anzahl der sicherheitsgerichteten Hilfskontakte: 1
- Anzahl der Kontakte als Öffner: 1
- Anzahl der Kontakte als Schließer: 1
- Anzahl der Kontakte als Wechsler: 0
- Ausführung der Schnittstelle: ohne
- Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation: ohne
- Gehäuseform: Quader
- Werkstoff des Gehäuses: Kunststoff
- Beschichtung Gehäuse: sonstige
- Ausführung des Betätigungselements: Rollenhebel
- Ausrichtung des Betätigungselements: Rollenstößel gerade
- Ausführung des elektrischen Anschlusses: Kabeleinführung (metrisch)
- Mit Statusanzeige: nein
- Geeignet für Sicherheitsfunktionen: ja
- Explosionsschutz-Kategorie für Gas: ohne
- Explosionsschutz-Kategorie für Staub: ohne
- Umgebungstemperatur während des Betriebs: -25 bis 85 Grad Celsius
- Schutzart (IP): IP65
- Schutzart (NEMA): 12
