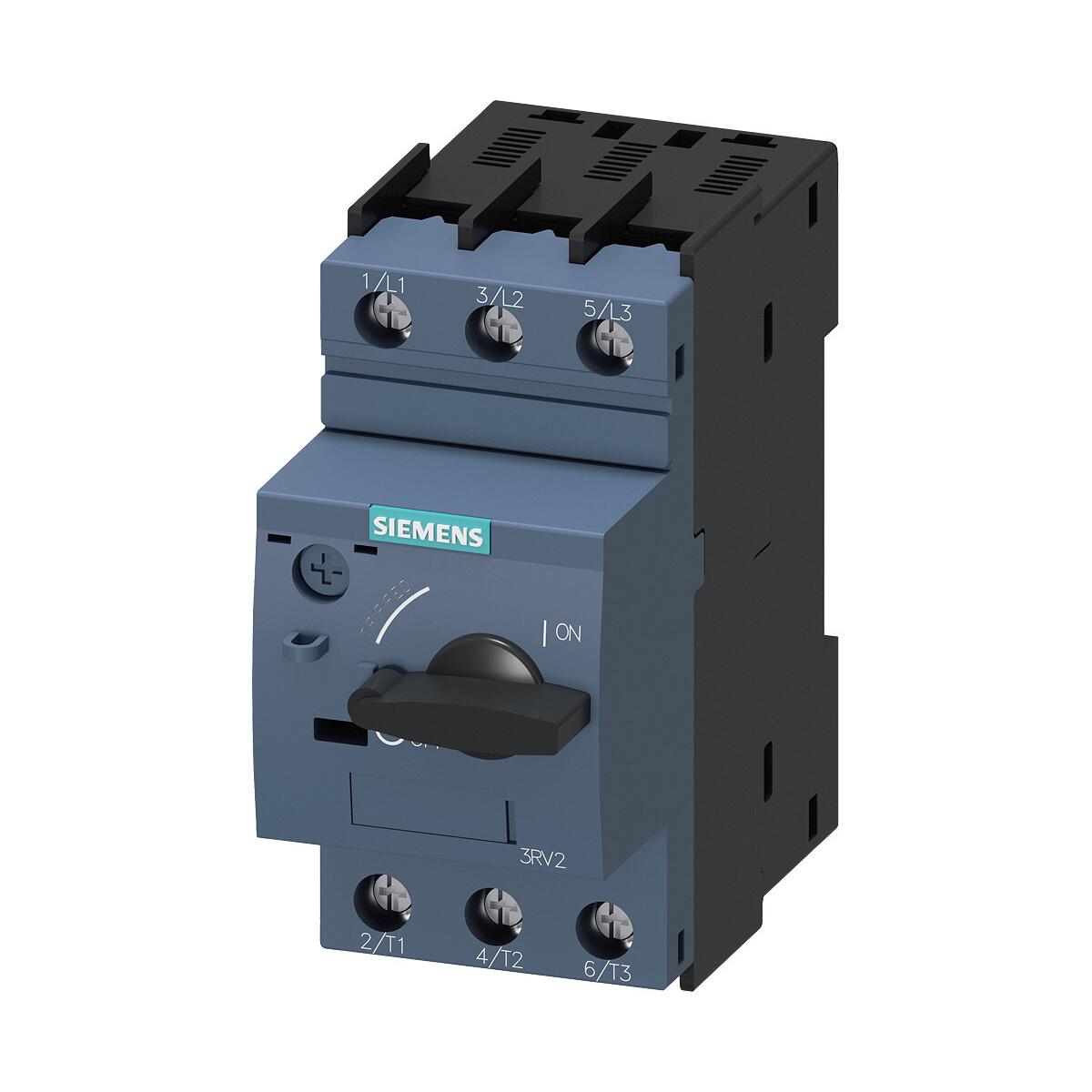

Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 16...22 A N-Auslöser 286 A Schraubanschluss Standardschaltvermögen
Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Produktmerkmale:

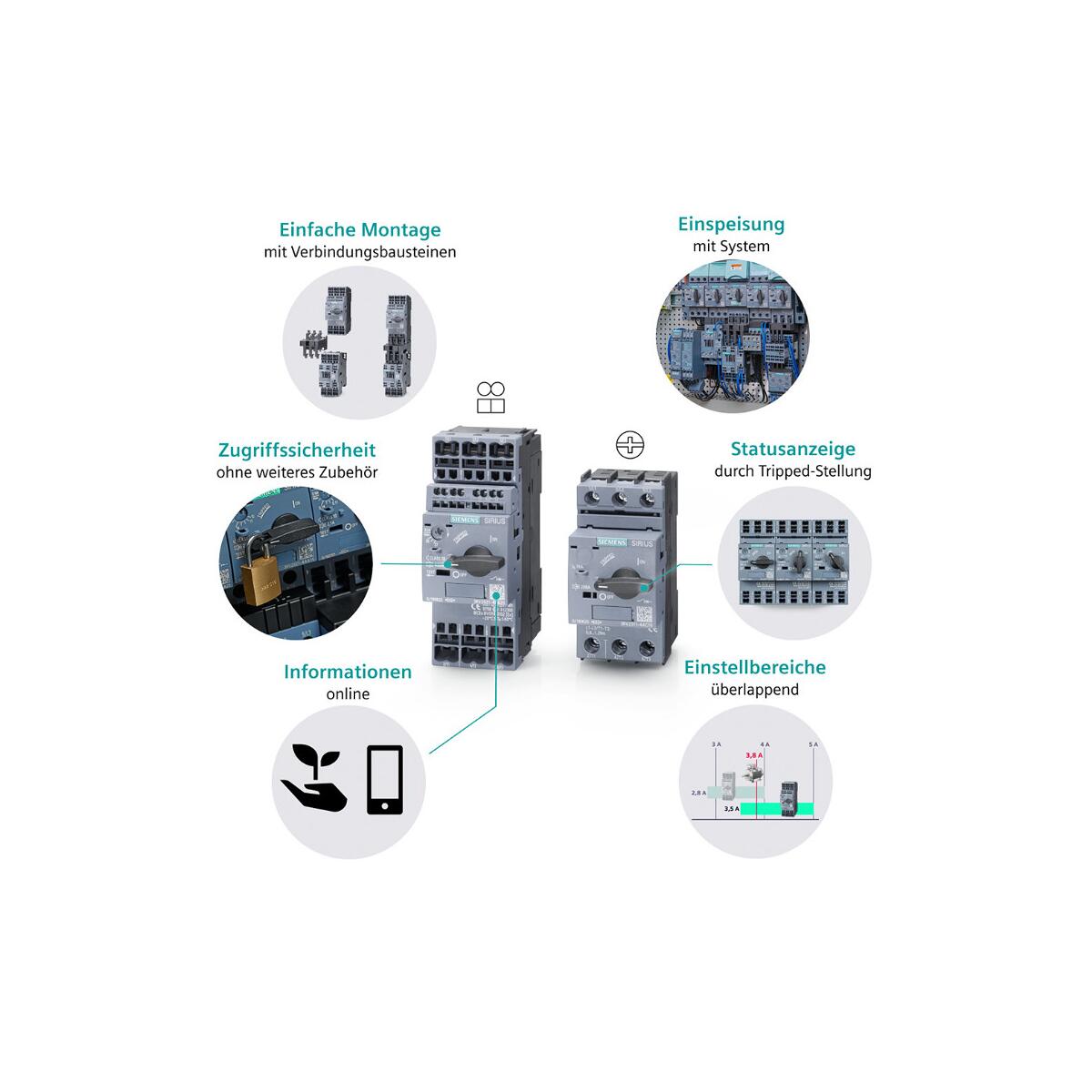

- Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren und gleichermaßen für das Schalten von Gleichstrom
- Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich

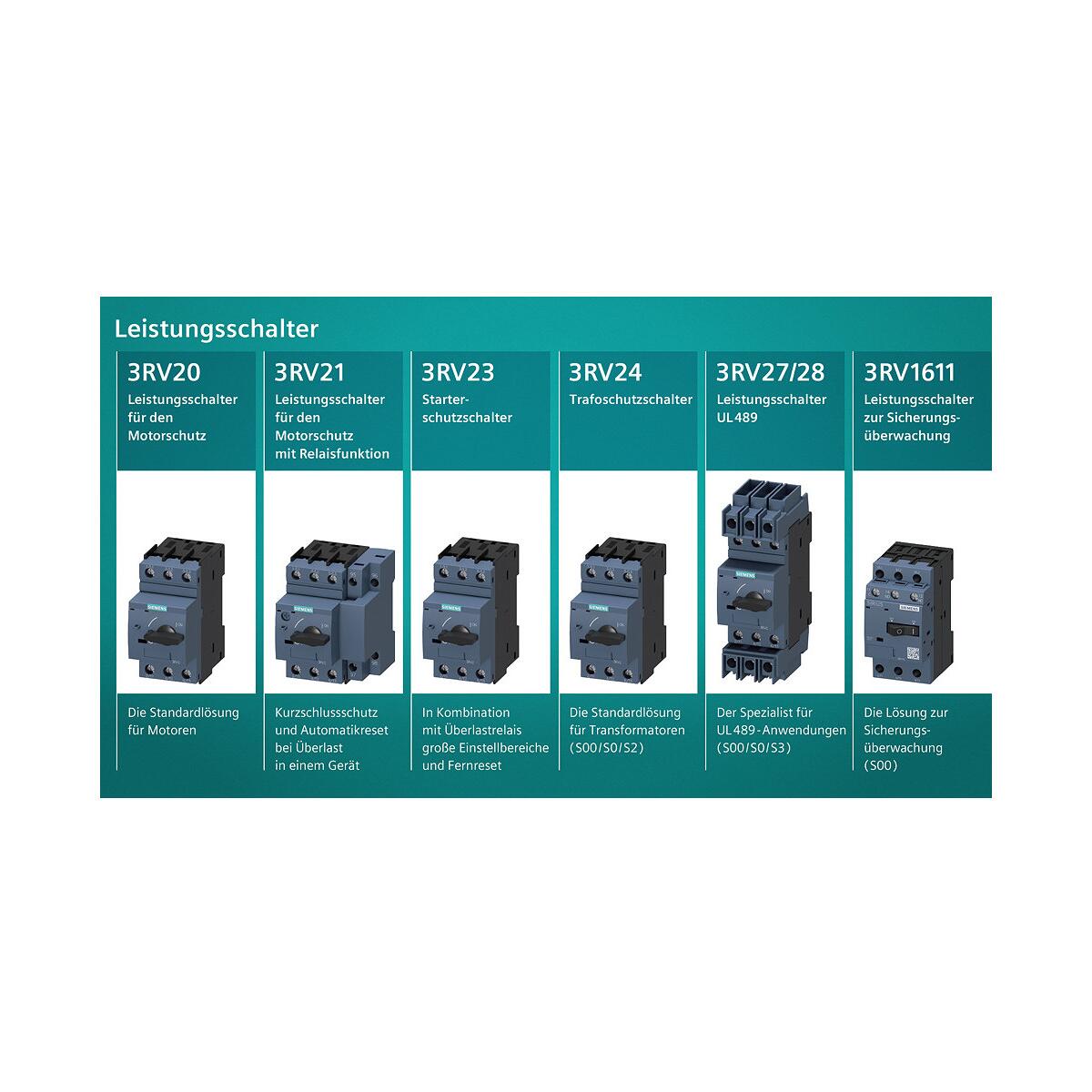

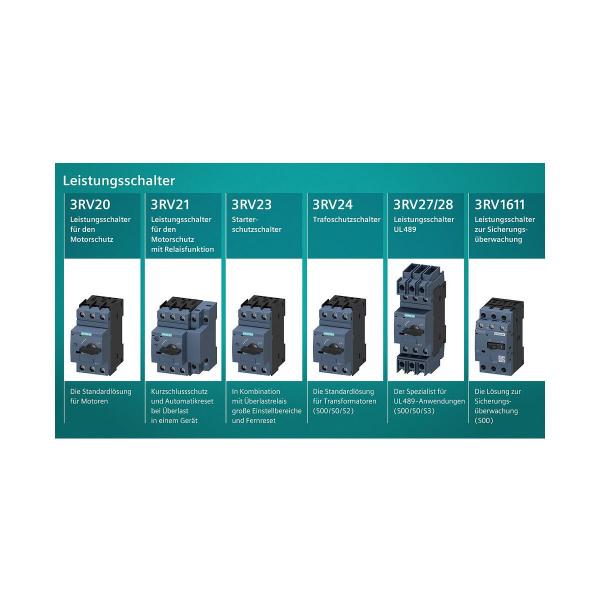

- Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen
- Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich

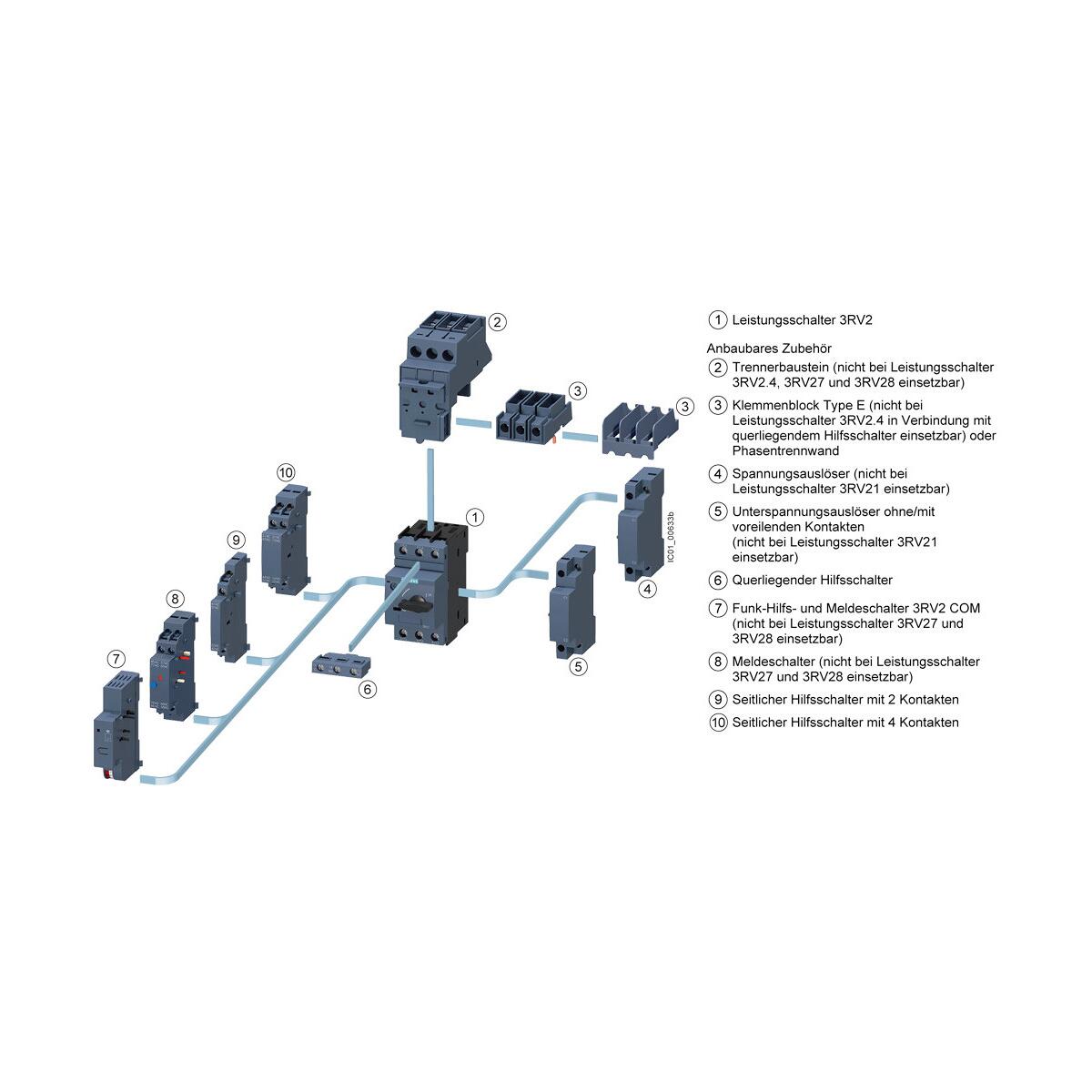

- Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalteretc. ist einheitlich für alle Baugrößen
- Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich
- Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab
- Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten
Technische Daten:
- Überlastauslöser Stromeinstellung: 16 bis 22 A
- Einstellbereich des unverzögerten Kurzschlussauslösers: 286 bis 286 A
- Mit thermischem Schutz: ja
- Phasenausfallempfindlich: ja
- Auslösetechnik: magnetisch
- Bemessungsbetriebsspannung: 690 bis 690 V
- Bemessungsdauerstrom Iu: 22 A
- Bemessungsbetriebsleistung bei AC-3, 230 V: 5,5 kW
- Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
- Anschlussart Hauptstromkreis: Schraubanschluss
- Ausführung des Betätigungselements: Drehknopf
- Gerätebauart: Einbaugerät Festeinbautechnik
- Mit integriertem Hilfsschalter: nein
- Mit integriertem Unterspannungsauslöser: nein
- Polzahl: 3
- Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC: 55 kA
- Schutzart (IP): IP20

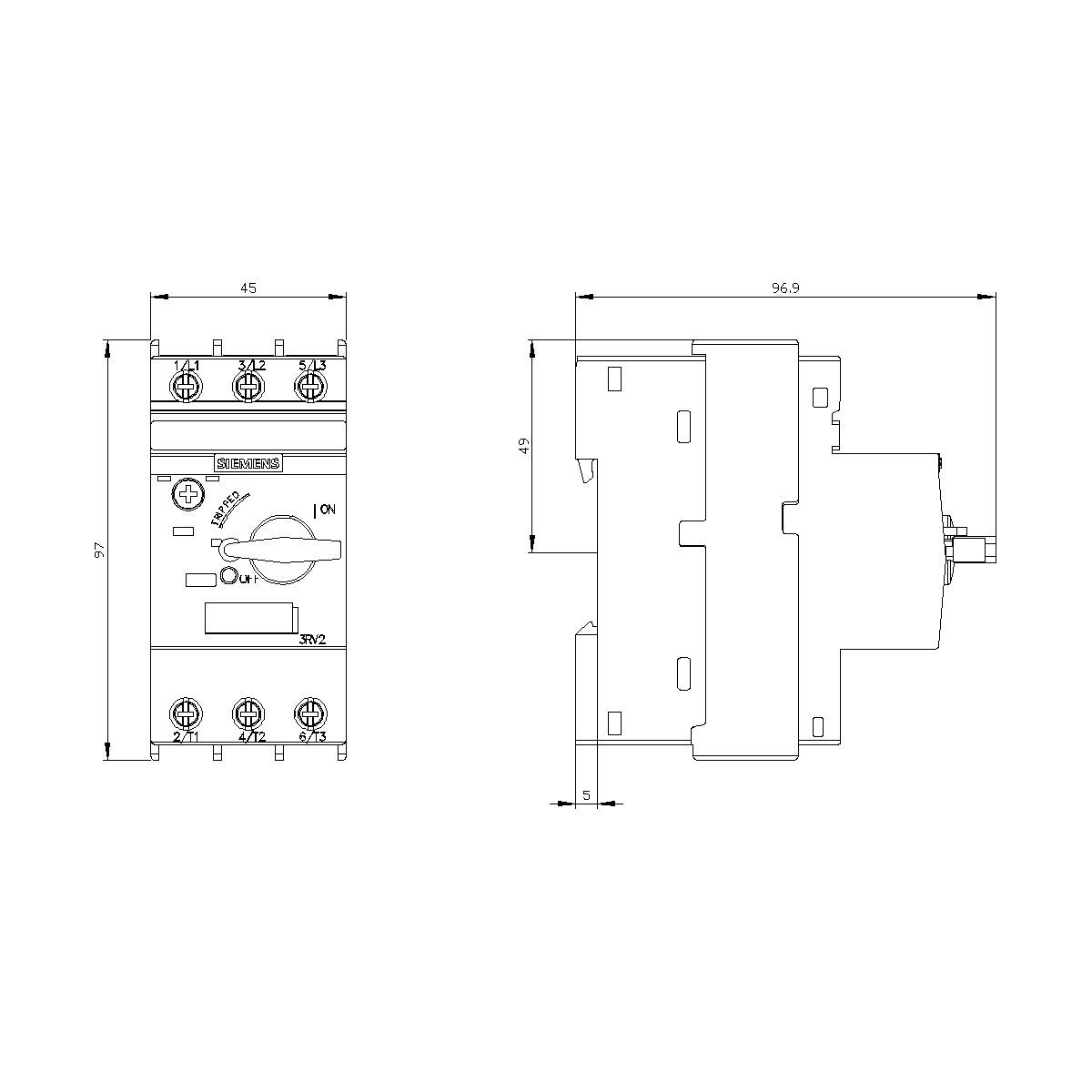

- Höhe: 97 mm
- Breite: 45 mm
- Tiefe: 97 mm
| Bemessungsstrom [A] | 16 - 22 |
