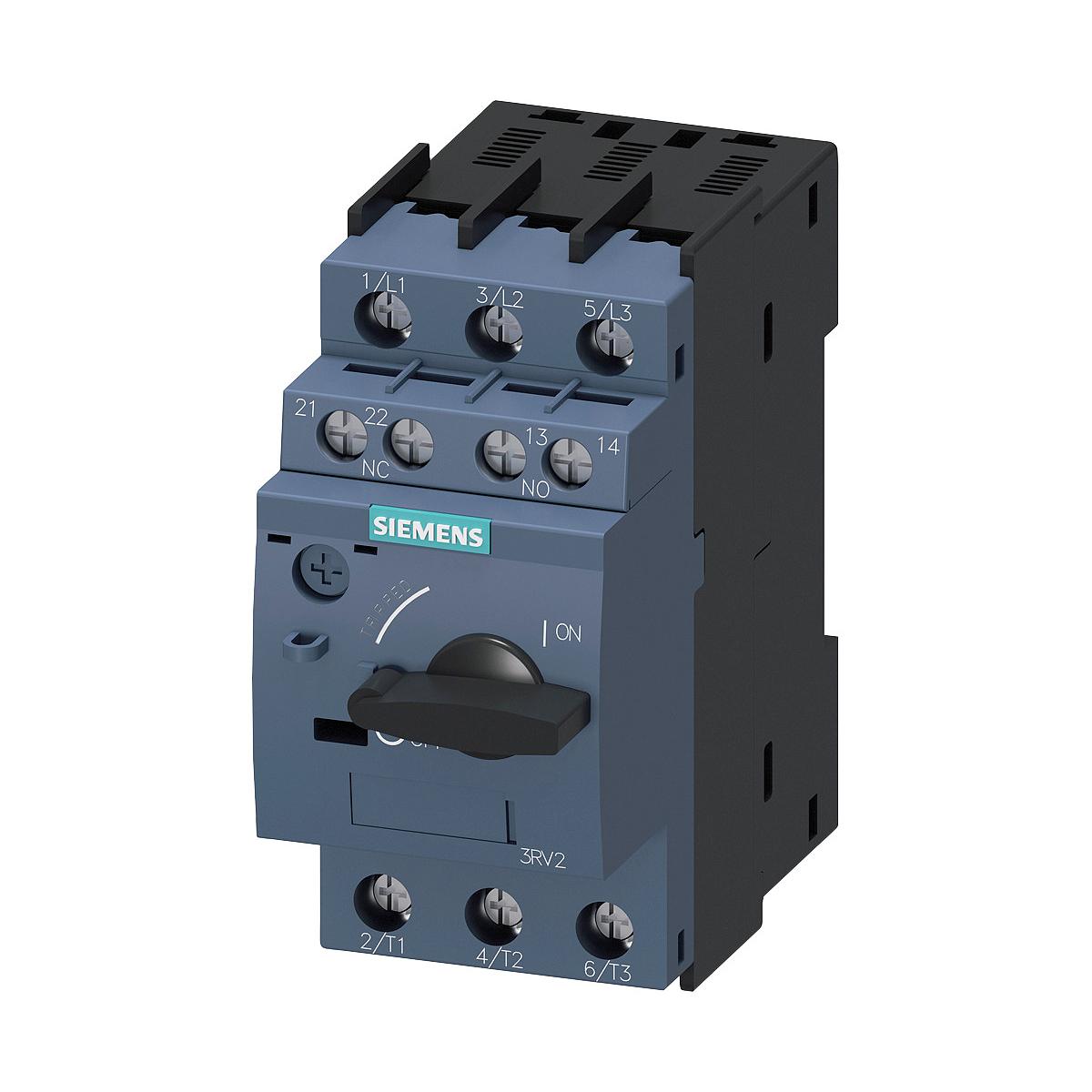

Produkt-Markenname SIRIUS
Produkt-Bezeichnung Leistungsschalter
Ausführung des Produkts für Motorschutz
Produkttyp-Bezeichnung 3RV2
Allgemeine technische Daten
Baugröße des Leistungsschalters S00
Baugröße des Schützes kombinierbar firmenspezifisch S00, S0
Produkterweiterung Hilfsschalter Ja
Verlustleistung [W] bei Bemessungswert Strom
? bei AC bei warmem Betriebszustand 9,25 W
? bei AC bei warmem Betriebszustand je Pol 3,1 W
Isolationsspannung bei Verschmutzungsgrad 3 bei AC
Bemessungswert
690 V
Stoßspannungsfestigkeit Bemessungswert 6 kV
Schockfestigkeit gemäß IEC 60068-2-27 25g / 11 ms
mechanische Lebensdauer (Schaltspiele)
? der Hauptkontakte typisch 100 000
? der Hilfskontakte typisch 100 000
elektrische Lebensdauer (Schaltspiele) typisch 100 000
Referenzkennzeichen gemäß IEC 81346-2:2009 Q
RoHS-Richtlinie (Datum) 10/01/2009
SVHC Stoffname Blei - 7439-92-1
Aufstellungshöhe bei Höhe über NN maximal 2 000 m
Umgebungstemperatur
? während Betrieb -20 ... +60 °C
? während Lagerung -50 ... +80 °C
? während Transport -50 ... +80 °C
relative Luftfeuchte während Betrieb 10 ... 95 %
Hauptstromkreis
Polzahl für Hauptstromkreis 3
einstellbarer Ansprechwert Strom des stromabhängigen
Überlastauslösers
5,5 ... 8 A
Betriebsspannung
? Bemessungswert 20 ... 690 V
? bei AC-3 Bemessungswert maximal 690 V
? bei AC-3e Bemessungswert maximal 690 V
Betriebsfrequenz Bemessungswert 50 ... 60 Hz
Betriebsstrom Bemessungswert 8 A
Betriebsstrom
? bei AC-3 bei 400 V Bemessungswert 8 A
? bei AC-3e bei 400 V Bemessungswert 8 A
Betriebsleistung
? bei AC-3
? bei 230 V Bemessungswert 1,5 kW
? bei 400 V Bemessungswert 3 kW
? bei 500 V Bemessungswert 4 kW
? bei 690 V Bemessungswert 5,5 kW
? bei AC-3e
? bei 230 V Bemessungswert 1,5 kW
? bei 400 V Bemessungswert 3 kW
? bei 500 V Bemessungswert 4 kW
? bei 690 V Bemessungswert 5,5 kW
Schalthäufigkeit
? bei AC-3 maximal 15 1/h
? bei AC-3e maximal 15 1/h
Hilfsstromkreis
Ausführung des Hilfsschalters querliegend
Anzahl der Öffner für Hilfskontakte 1
Anzahl der Schließer für Hilfskontakte 1
Anzahl der Wechsler für Hilfskontakte 0
Betriebsstrom der Hilfskontakte bei AC-15
? bei 24 V 2 A
? bei 120 V 0,5 A
? bei 125 V 0,5 A
? bei 230 V 0,5 A
Betriebsstrom der Hilfskontakte bei DC-13
? bei 24 V 1 A
? bei 60 V 0,15 A
Schutz-/ Überwachungsfunktion
Produktfunktion
? Erdschlusserkennung Nein
? Phasenausfallerkennung Ja
Auslöseklasse CLASS 10
Ausführung des Überlastauslösers thermisch
Ausschaltvermögen Grenzkurzschlussstrom (Icu)
? bei AC bei 240 V Bemessungswert 100 kA
? bei AC bei 400 V Bemessungswert 100 kA
? bei AC bei 500 V Bemessungswert 42 kA
? bei AC bei 690 V Bemessungswert 6 kA
Ausschaltvermögen Betriebskurzschlussstrom (Ics) bei AC
? bei 240 V Bemessungswert 100 kA
? bei 400 V Bemessungswert 100 kA
? bei 500 V Bemessungswert 42 kA
? bei 690 V Bemessungswert 4 kA
Ansprechwert Strom des unverzögerten Kurzschlussauslösers 104 A
UL/CSA Bemessungsdaten
Volllaststrom (FLA) für 3-phasigen Drehstrommotor
? bei 480 V Bemessungswert 8 A
? bei 600 V Bemessungswert 8 A
abgegebene mechanische Leistung [hp]
? für 1-phasigen Drehstrommotor
? bei 110/120 V Bemessungswert 0,33 hp
? bei 230 V Bemessungswert 1 hp
? für 3-phasigen Drehstrommotor
? bei 200/208 V Bemessungswert 2 hp
? bei 220/230 V Bemessungswert 2 hp
? bei 460/480 V Bemessungswert 5 hp
? bei 575/600 V Bemessungswert 5 hp
Kontaktbelastbarkeit der Hilfskontakte gemäß UL C300 / R300
Kurzschluss-Schutz
Produktfunktion Kurzschluss-Schutz Ja
Ausführung des Kurzschlussauslösers magnetisch
Ausführung des Sicherungseinsatzes
? für Kurzschlussschutz des Hilfsschalters erforderlich Sicherung gL/gG: 10 A, Leitungsschutzschalter C 6 A (Kurzschlussstrom Ik <
400 A)
Ausführung des Sicherungseinsatzes bei IT-Netz für
Kurzschlussschutz des Hauptstromkreises
? bei 400 V gL/gG 50 A
? bei 500 V gL/gG 40 A
? bei 690 V gL/gG 35 A

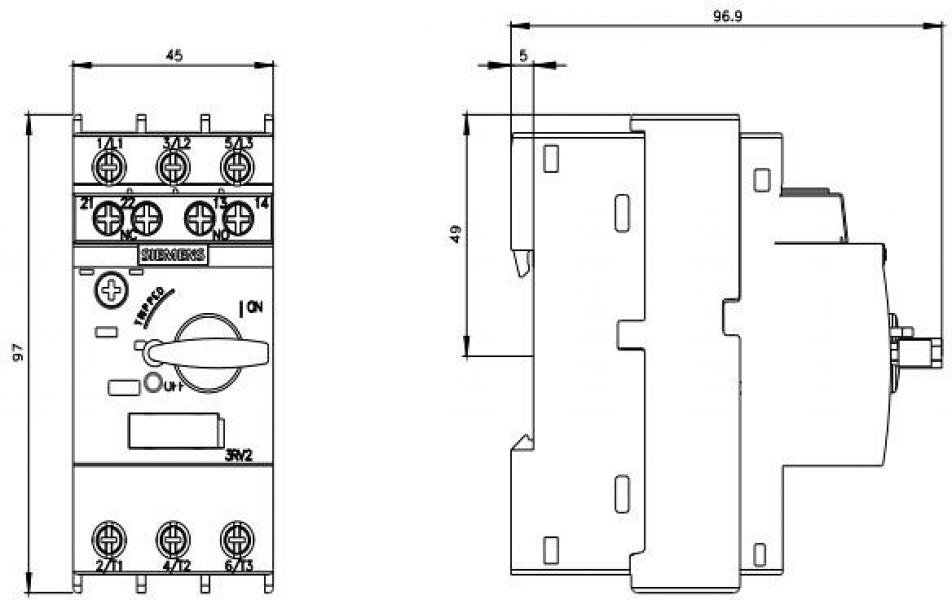

Einbau/ Befestigung/ Abmessungen
Einbaulage beliebig
Befestigungsart Schraub- und Schnappbefestigung auf Hutschiene 35 mm nach DIN EN 60715
Höhe 97 mm
Breite 45 mm
Tiefe 97 mm
einzuhaltender Abstand
? bei Reihenmontage seitwärts 0 mm
? zu geerdeten Teilen bei 400 V
? abwärts 30 mm
? aufwärts 30 mm
? seitwärts 9 mm
? zu spannungsführenden Teilen bei 400 V
? abwärts 30 mm
? aufwärts 30 mm
? seitwärts 9 mm
? zu geerdeten Teilen bei 500 V
? abwärts 30 mm
? aufwärts 30 mm
? seitwärts 9 mm
? zu spannungsführenden Teilen bei 500 V
? abwärts 30 mm
? aufwärts 30 mm
? seitwärts 9 mm
? zu geerdeten Teilen bei 690 V
? abwärts 50 mm
? aufwärts 50 mm
? rückwärts 0 mm
? seitwärts 30 mm
? vorwärts 0 mm
? zu spannungsführenden Teilen bei 690 V
? abwärts 50 mm
? aufwärts 50 mm
? rückwärts 0 mm
? seitwärts 30 mm
? vorwärts 0 mm
Anschlüsse/ Klemmen
Ausführung des elektrischen Anschlusses
? für Hauptstromkreis Schraubanschluss
? für Hilfs- und Steuerstromkreis Schraubanschluss
Anordnung des elektrischen Anschlusses für
Hauptstromkreis
oben und unten
Art der anschließbaren Leiterquerschnitte
? für Hauptkontakte
? eindrähtig oder mehrdrähtig 2x (0,75 ... 2,5 mm²), 2x 4 mm²
? feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
? bei AWG-Leitungen für Hauptkontakte 2x (18 ... 14), 2x 12
Art der anschließbaren Leiterquerschnitte
3RV20111HA15
Seite 3/6 26.08.2024 Änderungen vorbehalten
© Copyright Siemens
? für Hilfskontakte
? eindrähtig oder mehrdrähtig 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
? feindrähtig mit Aderendbearbeitung 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
? bei AWG-Leitungen für Hilfskontakte 2x (20 ... 16), 2x (18 ... 14)
Anzugsdrehmoment
? für Hauptkontakte bei Schraubanschluss 0,8 ... 1,2 N·m
? für Hilfskontakte bei Schraubanschluss 0,8 ... 1,2 N·m
Ausführung des Schraubendreherschaftes Durchmesser 5 ... 6 mm
Größe der Schraubendreherspitze Pozidriv Gr. 2
Ausführung des Gewindes der Anschlussschraube
? für Hauptkontakte M3
? der Hilfs- und Steuerkontakte M3
Sicherheitsrelevante Kenngrößen
Produktfunktion geeignet für Sicherheitsfunktion Ja
Eignung zur Verwendung
? sicherheitsgerichtetes Einschalten Nein
? sicherheitsgerichtetes Ausschalten Ja
Gebrauchsdauer maximal 10 a
Prüfung verschleißbedingter Gebrauchsdauer notwendig Ja
Anteil gefahrbringender Ausfälle
? bei niedriger Anforderungsrate gemäß SN 31920 40 %
? bei hoher Anforderungsrate gemäß SN 31920 50 %
B10-Wert bei hoher Anforderungsrate gemäß SN 31920 5 000
Ausfallrate [FIT] bei niedriger Anforderungsrate gemäß SN
31920
50 FIT
ISO 13849
Gerätetyp gemäß ISO 13849-1 3
Überdimensionierung gemäß ISO 13849-2 notwendig Ja
IEC 61508
Sicherheitsgerätetyp gemäß IEC 61508-2 Typ A
T1-Wert
? für Proof-Test Intervall oder Gebrauchsdauer gemäß IEC
61508
10 a
Elektrische Sicherheit
Schutzart IP frontseitig gemäß IEC 60529 IP20
Berührungsschutz frontseitig gemäß IEC 60529 fingersicher bei senkrechter Berührung von vorne
Anzeige
Ausführung der Anzeige für Schaltzustand Knebel
| Bemessungsstrom [A] | 5,5 - 8,0 |
