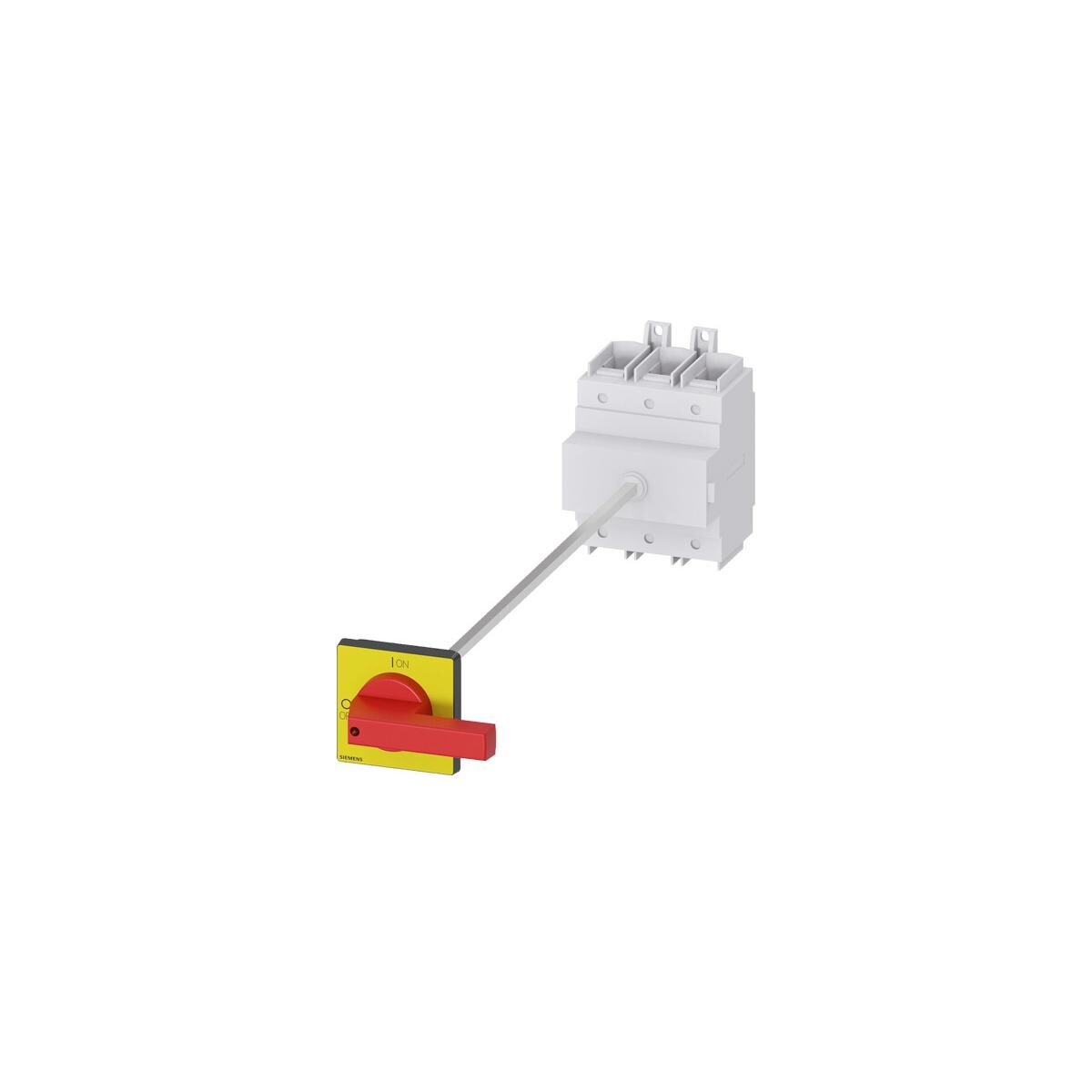

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 3- polig,
Iu=250A, Betriebsleistung / bei AC-23 A bei 400V: 132 kW, Bodenbefestigung mit Türkupplung, Knebelantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Der Haupt- und Not-AUS-Schalter 3LD als Reparaturschalter für eine sichere Abschaltung von Lasten in unterschiedlichsten Umgebungen. Die Einsatzmöglichkeiten der Netztrenneinrichtungen 3LD sind vielfältig. Nach Netztrennungen sorgen sie für die sichere Freischaltung der gesamten elektrischen Ausrüstung, schalten so zum Beispiel Drehstrommotoren, aber auch Klima- und Lüftungsanlagen. 3LD haben sich in vielen Bereichen bewährt, insbesondere in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Die Siemens Haupt- und Not-AUS-Schalter 3LD zeichnen sich vor allem aus durch:
- 1. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N- PE-Klemme oder 4. Pol.
- 2. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, sowie Schiffbau Approbationen.
- 3. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien.
- 4. Für Gleichstromanwendungen einsetzbar.
- 5. Montagearten: Frontbefestigung, Montageplatte, Hutschiene.
- 6. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes.
Technische Daten
- Bemessungsdauerstrom Iu 250.0 A
- Polzahl 3
- Verriegelbar ja
- Ausführung als NOT-AUS-Einrichtung ja
- Ausführung als Hauptschalter ja
- Ausführung als Sicherheitsschalter ja
- Ausführung als Wartungs-/Reparaturschalter ja
- Bemessungsbetriebsleistung bei AC-23, 400 V 132 kW
- Geeignet für Bodenbefestigung ja
- Geeignet für Frontbefestigung 4-Loch ja
- Max. Bemessungsbetriebsspannung Ue bei AC 690.0 V
- Schutzart (IP), frontseitig IP65
- Anschlussart Hauptstromkreis Rahmenklemme
- Ausführung des Betätigungselements Knebel
- Bemessungsbetriebsleistung bei AC-3, 400 V 110 kW
- Anzahl der Schalter 1
- Bemessungskurzzeitstromfestigkeit Icw 4 kA
- Farbe des Betätigungselements rot
- Bemessungsdauerstrom bei AC-21, 400 V 250.0 A
- Bemessungsdauerstrom bei AC-23, 400 V 224.0 A
- Schutzart (NEMA) sonstige
