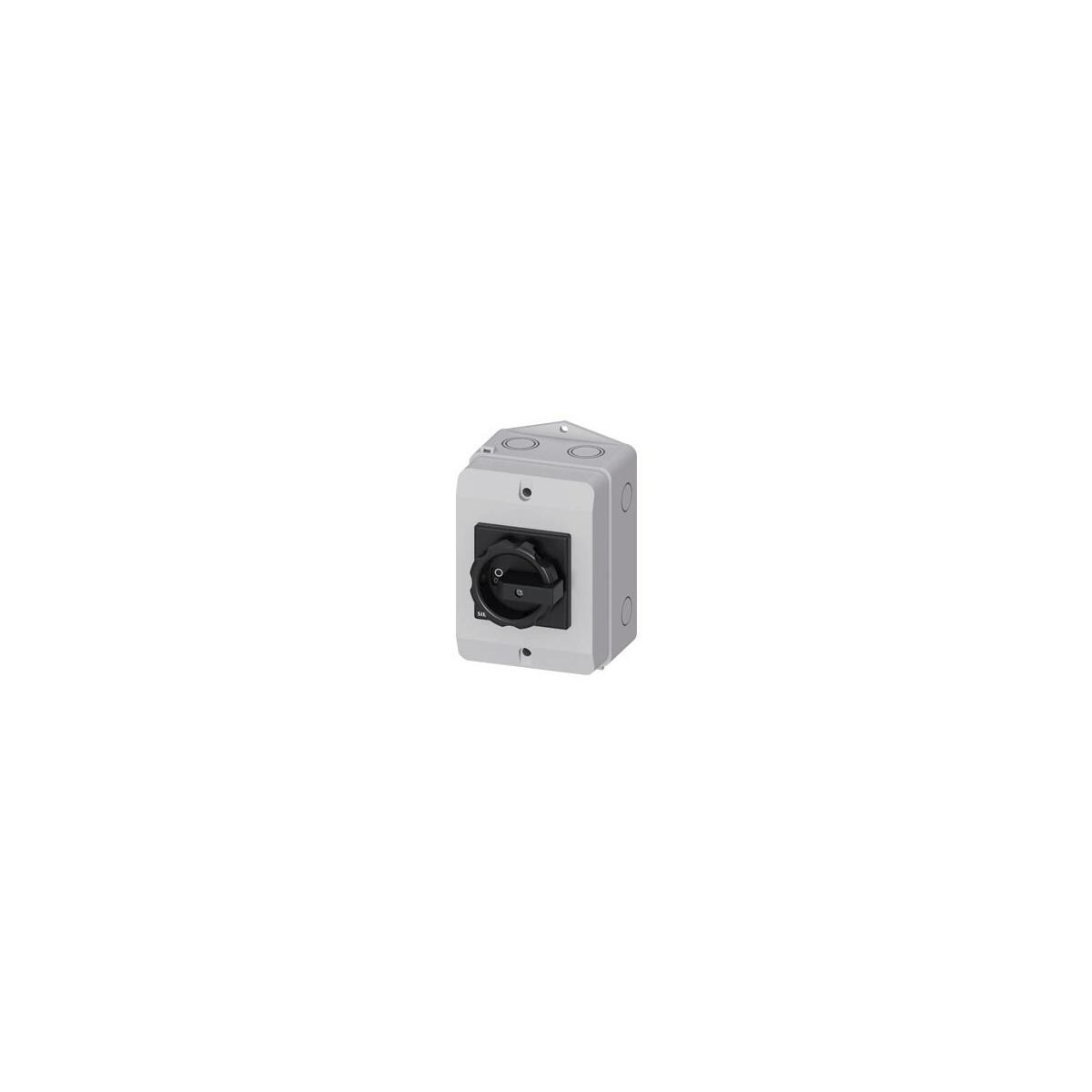

Schalter im Isolierstoffgehäuse mit N- oder PE-Klemme, metrische Verschraubung. Abschließbar in 0-Stellung mit max. 3 Vorhängeschlössern.
Schutzart IP 65, Betätigungselement schwarz SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Isolierstoff-Kapselung für metrische Verschraubung, Drehantrieb, schwarz Der Haupt- und Not-AUS-Schalter 3LD als Reparaturschalter für eine sichere Abschaltung von Lasten in unterschiedlichsten Umgebungen. Die Einsatzmöglichkeiten der Netztrenneinrichtungen 3LD sind vielfältig. Nach Netztrennungen sorgen sie für die sichere Freischaltung der gesamten elektrischen Ausrüstung, schalten so zum Beispiel Drehstrommotoren, aber auch Klima- und Lüftungsanlagen. 3LD haben sich in vielen Bereichen bewährt, insbesondere in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Die Siemens Haupt- und Not-AUS-Schalter 3LD zeichnen sich vor allem aus durch: 1. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N- PE-Klemme oder 4. Pol. 2. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, sowie Schiffbau Approbationen. 3. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. 4. Für Gleichstromanwendungen einsetzbar. 5. Montagearten: Frontbefestigung, Montageplatte, Hutschiene. 6. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes.
Technische Daten:
- Bemessungsdauerstrom Iu: 16.0 A
- Polzahl: 3
- Verriegelbar: ja
- Ausführung als Hauptschalter: ja
- Ausführung als Sicherheitsschalter: ja
- Ausführung als Wartungs-/Reparaturschalter: ja
- Bemessungsbetriebsleistung bei AC-23, 400 V: 8 kW
- Geeignet für Frontbefestigung Zentral: ja
- Max. Bemessungsbetriebsspannung Ue bei AC6: 90.0 V
- Schutzart (IP), frontseitig: IP65
- Anschlussart Hauptstromkreis: Rahmenklemme
- Ausführung des Betätigungselements: kurzer Drehgriff
- Bemessungsbetriebsleistung bei AC-3, 400 V: 6 kW
- Anzahl der Schalter: 1
- Bemessungskurzzeitstromfestigkeit Icw: 0.34 kA
- Farbe des Betätigungselements: schwarz
- Bemessungsdauerstrom bei AC-21, 400 V: 16.0 A
- Bemessungsdauerstrom bei AC-23, 400 V: 16.0 A
- Schutzart (NEMA): sonstige
| Produkttyp | Einbauschalter |
| Nennstrom[A] | 16A |
