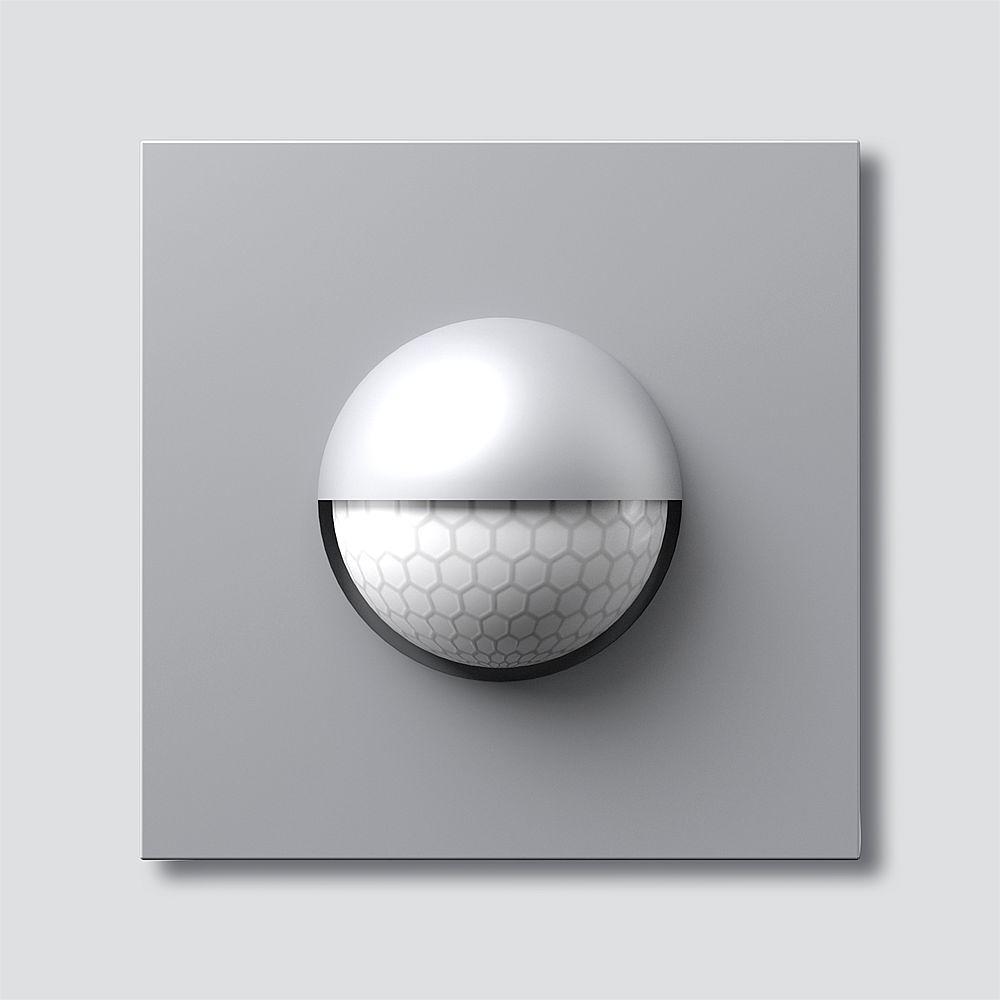

Bewegungsmelder-Modul im Vario-System mit einem horizontalen Erfassungswinkel von max.180°.
Es erfasst in einem begrenzbaren Bereich Infrarotstrahlung, wie sie z. B. von Menschen ausgeht.
Das System enthält einen hochempfindlichen Infrarot-Detektor, einen Dämmerungsschalter und die
zugehörige Verstärkungsschaltung. Der horizontale Erkennungsbereich und die Erfassungsweite sind
veränderbar.
- Max. Erfassungsweite abhängig von der Einbauhöhe, Einbaulage der Optik, Aussentemperatur und
Annäherungsrichtung
- Erfassungsweite durch Blendeneinsatz verkürzbar
- Erfassungswinkel horizontal max. 180°, veränderbar durch Blendeneinsatz
- Schaltausgänge:
Ausgang 1: Dämmerungsschalter
Ausgang 2: Bewegungserkennung
Ausgang 3: Reihenschaltung von Ausgang 1 und Ausgang 2
- Ansprechschwelle für Dämmerungsschalter von ca. 5-300 Lux einstellbar
- Dämmerungsschalter, in kombiniertem Betrieb Dämmerung und Bewegung, eigenlichtsicher
Betriebsspannung: 12 V AC
Betriebsstrom: max.120 mA
Kontaktart: Schließer 24 V AC/DC, 2 A
Schaltzeit: 5 Sek. bis 15 Min.
Schutzart: IP 54
Umgebungstemperatur: -20°C bis +55°C
Aufbauhöhe (mm): 25
Abmessungen (mm) B x H x T: 99 x 99 x 51
| Produkttyp | Bewegungsmelder-Modul |
| Farbe | silber-Metallic |
