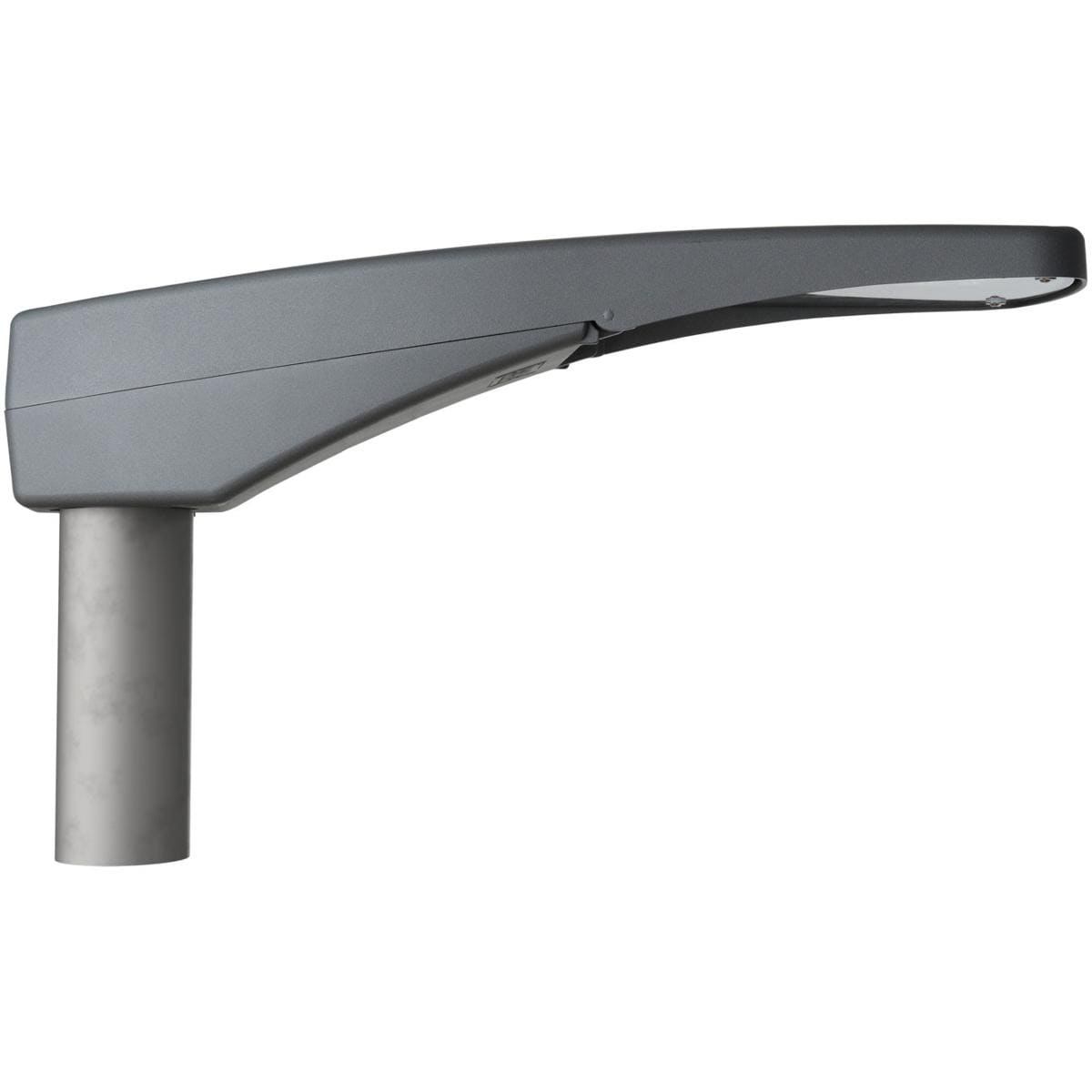

LED-Außenleuchte, bestehend aus zweiteiligem, pulverlackiertem Aluminiumdruckgussgehäuse. Oberteil mit EVG, LED-Modulen, Optiken und rahmenlosem, flachem Sicherheitsglas, vom Unterteil aufklapp- und abnehmbar. Unterteil mit integriertem Mastbefestigungssystem, Neigungsverstellung, Kabeleinführung, Trennsteckverbindung, Zugentlastung und Druckausgleichssystem mit interner Entlüftung in den Mastanschlussraum (verschmutzungssicher). Zhaga-konforme LED-Module mit hocheffizienten Optiken, direkt strahlend, Multi-Layer Technologie. EVG mit hoher Stoßspannungsfestigkeit, Überlast- und Kurzschlussschutz. Universal-Mastbefestigungssystem aus Aluminiumdruckguss für Mastaufsatz Ø 60/76mm und Mastansatz Ø 42/60mm.
Technische Details
Kenndaten
- Leuchtmittel LED
- LED-Modulstandard Zhaga
- Austauschbarkeit Leuchtmittel und EVG von elektrotechn. Fachkraft tauschbar
- Systemleistung 35 W
- Leuchtenlichtstrom 4800 lm
- Lichtausbeute 137 lm/W
- Farbtemperatur 4000 K
- Farbwiedergabe Ra ? 70
- Lichtfarbe 740
- Zul. Umgebungstemp. T? min -40 °C
- Zul. Umgebungstemp. T? max +50 °C
- Vorschaltgerät EVG
- Anzahl Vorschaltgeräte 1
- Überlastschutz ?
- Kurzschlussschutz ?
- Energieeffizienzklasse C
- Stoßspannungsfestigkeit 10 kV
Lichttechnik
- Typ Lichtlenkung Linsenoptik
- Material Lichtlenkung PMMA
- Abstrahlcharakteristik asymmetrisch-breitstrahlend
- Photobiologische Sicherheit RG2
- Empfohlene Lichtpunkthöhe 3 - 8 m
Lebensdauer
- Lebensdauer LED L90>100000 h (@ Ta max)
Elektrischer Anschluss
- Nennspannung 220 - 240 V
- Frequenz 50/60 Hz
- Anschlusstyp Steckverbindung
- Anschlussklemme 3-polig
- Klemmbereich 0,75 - 2,5 mm²
- max. Anzahl bei Leitungsschutzschalter B16 21
- LS B10/B13/B20/B25 13/17/26/32
- LS C10/C13/C16/C20/C25 21/28/35/43/54
- Einführungen Art Verschlussstopfen (1x)
- Einführungen Material Kunststoff
- Einführungen Leitungsdurchmesser 9 - 14 mm
Eigenschaften / Zertifikate
- Schutzklasse II
- IP Schutzart IP66
- Stoßfestigkeit (IK) IK09
- VDE ?
- ENEC ?
Montage
- Montageart (ggf. Zubehör erforderlich) Mastansatz, Mastaufsatz
- Gebrauchslage nach unten strahlend
- Mastansatz Ø 42/60mm x 100mm
- Mastaufsatz Ø 60/76mm
- Neigungswinkelverstellung Ansatz 0 °, -5 °, -10 °, -15 °
- Neigungswinkelverstellung Aufsatz 0 °, 5 °, 10 °
- Windangriffsfläche 0,05 m²
Gehäuse
- Gehäusematerial Alu-Druckguss
- Lackiert ?
- Farbe grau
- Farbe (RAL/DB) DB 702
Abdeckung
- Art Scheibe
- Material Sicherheitsglas
- Eigenschaft klar
- Verschlussart verschraubt
Sonstige Eigenschaften

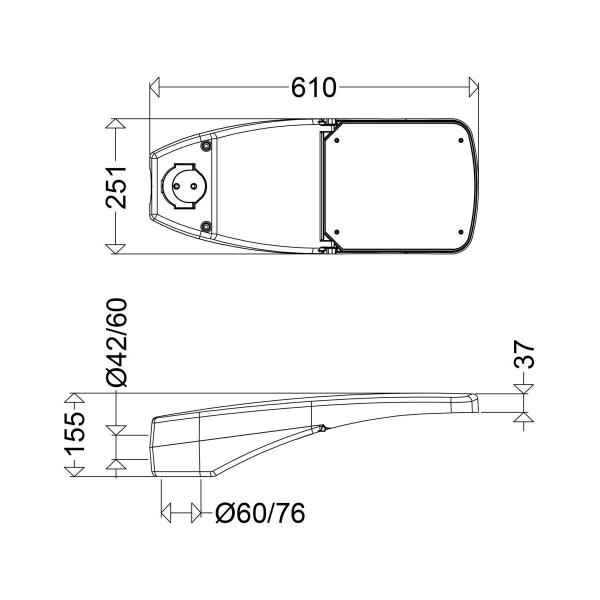

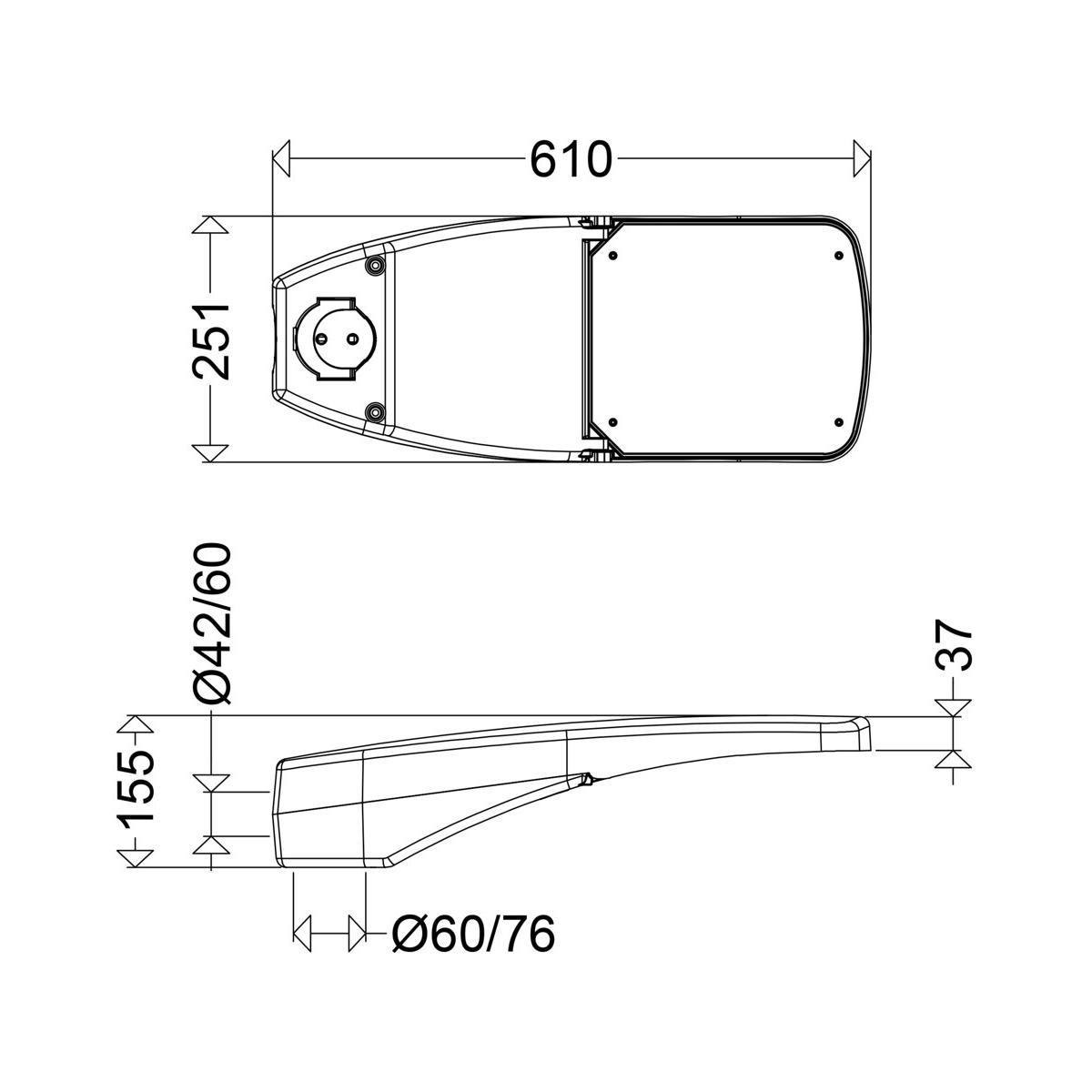

Abmessung / Gewicht
- Länge 610,00 mm
- Breite/Durchmesser 251,00 mm
- Höhe 155,00 mm
- Gewicht 7,00 kg
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Leuchtmittelart | LED |
| Material | Aluminium |
| Sockel | - |
| Schutzart | IP66 |
| Schutzklasse | II |
| Schlagfestigkeit | IK09 |
