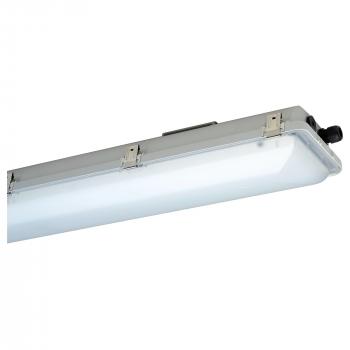

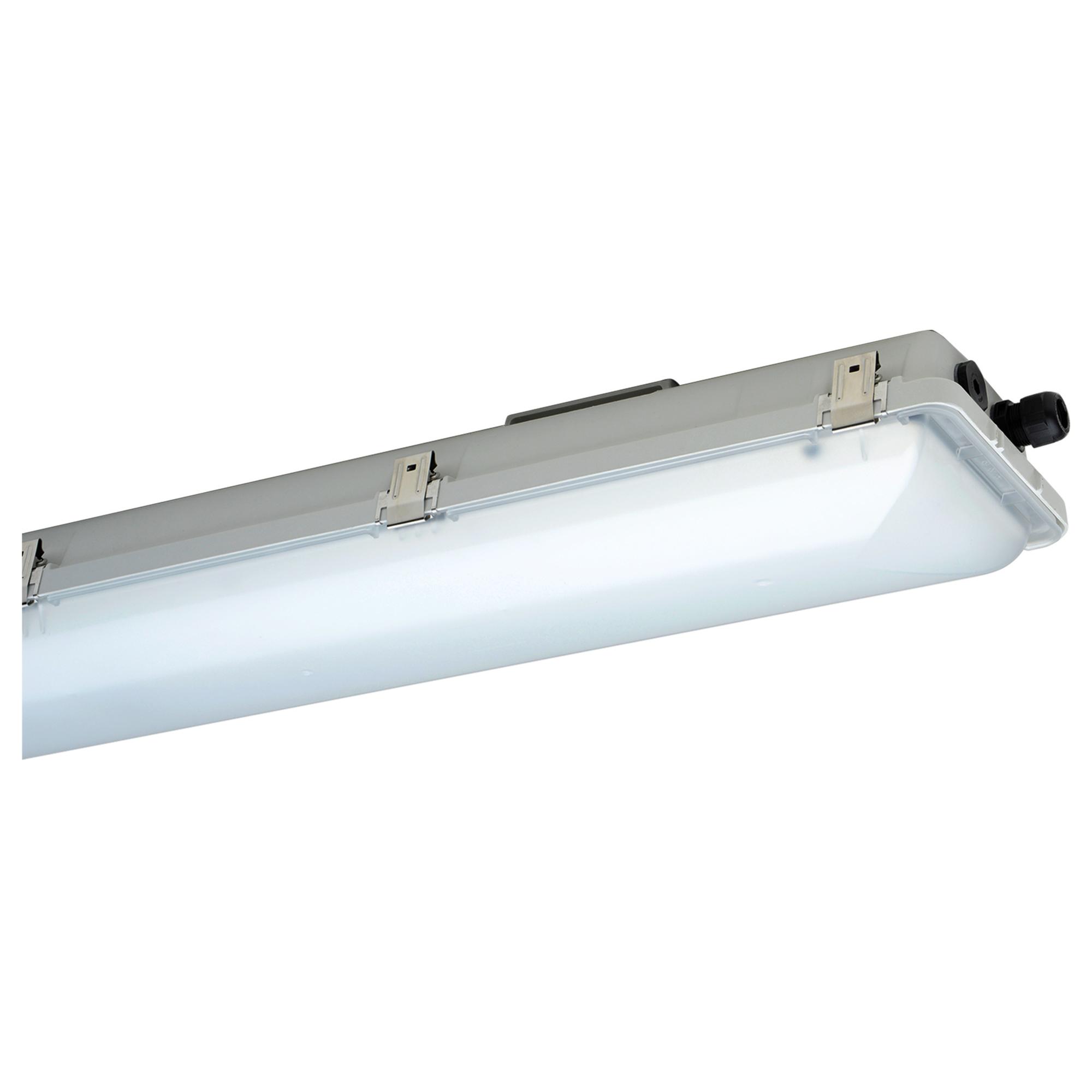

Schuch 865000002 EX-LED-Wannenleuchte, ExeLED 1, EX-Zone 1/21/2/22, 40W, 6020lm, 151lm/W, SKI, IP66, grau

Allgemeine Produktbeschreibung:

Explosionsgeschütze LED-Wannenleuchte ExeLED 1 für Zone 1/21. Glasfaserverstärktes Polyestergehäuse, satinierte Abschlusswanne aus Polycarbonat mit Silikondichtung und Verschlussklammern aus Edelstahl, davon zwei Sicherheitsverschlüsse. Aluminiumreflektor lackiert mit vergossenen LED-Modulen in Abschlusswanne eingerastet (Sandwichbauweise), komplett abhängbar. Gekapseltes EVG mit Überspannungs-, Überlast- und Kurzschlussschutz. Außenliegendes Befestigungssystem mit Halteklammern zur variablen Befestigung (Zubehör).

Allgemeine Produktvorteile:

• innovative Vergusskapselung der LED mit hohem Transmissionsgrad für geringste Lichtverluste
• Schutz der LED vor mechanischer oder elektrostatischer Beschädigung durch Sandwichbauweise von Abschlusswanne und Reflektor
• homogene Ausleuchtung durch satinierte Leuchtenwanne, angenehme Lichtwahrnehmung, hervorragende Blendungsbegrenzung
• hohe Farbwiedergabe Ra?80, nach Arbeitsstättenrichtlinie für nahezu alle Betriebsstätten geeignet
• FastFix Schnellbefestigungssystem - montagefreundliches, außenliegendes Befestigungssystem für variable Befestigungsabstände ohne die Leuchte öffnen zu müssen (Zubehör)
• EVG und Reflektor mit LED-Modulen vor Ort von Fachpersonal auswechselbar

Einsatzbereiche:

• Explosionsgefährdete Bereiche der Zonen 1 (Gas) und 21 (Staub)
• Leuchte ist nicht geeignet für Bereiche mit permanent hoher Luftfeuchte und nur kurzen Betriebszeiten, wie z.B. in Kläranlagen und Regenwasserrückhaltebecken

Technische Daten

EX-Schutz

• EX-Zone 1, 21, 2, 22
• EX-Kennzeichnung Gas II 2 G Ex eb mb op is q IIC T4 Gb
• EX-Kennzeichnung Staub II 2 D Ex op is tb IIIC T80°C Db
• Hauptzündschutzart eb
• Temperaturklasse T4
• Oberflächentemperatur T80°C
• ATEX IBExU 16 ATEX 1008
• IECEx IECEx IBE 16.0010

Kenndaten

• Leuchtmittel LED
• LED-Modulstandard Zhaga
• Systemleistung 40 W
• Leuchtenlichtstrom 6020 lm
• Lichtausbeute 151 lm/W
• Farbtemperatur 6500 K
• Farbwiedergabe Ra ? 80
• Lichtfarbe 865
• Zul. Umgebungstemp. T? min -30 °C
• Zul. Umgebungstemp. T? max +55 °C
• Vorschaltgerät EVG
• Anzahl Vorschaltgeräte 1
• Überlastschutz
• Kurzschlussschutz
• Energieeffizienzklasse A++

Lichttechnik

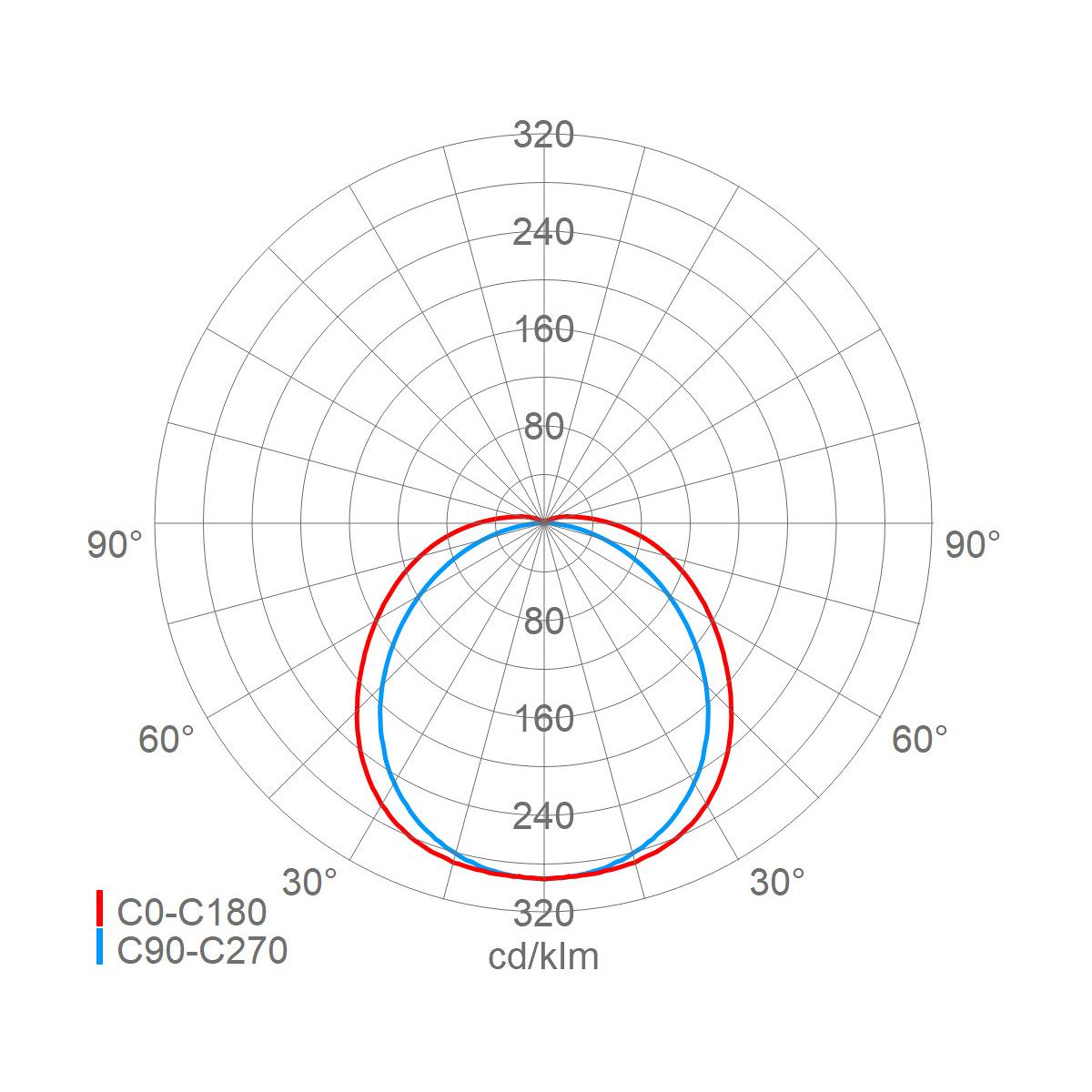

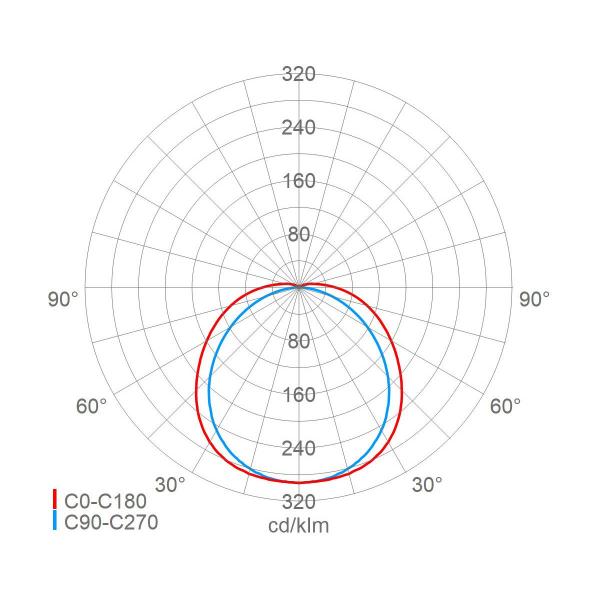

• Abstrahlcharakteristik breitstrahlend
• Photobiologische Sicherheit RG1

Lebensdauer

• Lebensdauer LED L70B10>100000 h (@ Ta max), L80B50>100000 h (@ Ta max), L90B50>50000 h (@ Ta max)

Elektrischer Anschluss

• Nennspannung 220 - 240 V
• Frequenz 0 Hz, 50/60 Hz
• Anschlusstyp Steckklemme
• Anschlussklemme 3-polig
• Klemmbereich 1 - 4 mm²
• max. Anzahl bei Leitungsschutzschalter B16 12
• LS B10/B13/B20/B25 7/9/15/18
• LS C10/C13/C16/C20/C25 12/16/20/24/31
• Einführungen Art Verschlussschraube (1x), Verschraubung (2x)
• Einführungen Größe M25 (3x)
• Einführungen Material Kunststoff
• Einführungen Leitungsdurchmesser 7 - 17 mm
• Rein-Raus-Verdrahtung (RR)

Eigenschaften / Zertifikate

• Schutzklasse I
• IP Schutzart IP66
• IP Schutzart Anschlussraum IP66
• Stoßfestigkeit (IK) IK10

Montage

• Montageart (ggf. Zubehör erforderlich) abgependelt, Deckenmontage mit Bügel, Mastmontage mit Rohrschelle, Rohrmontage, Tragschiene, Wandmontage mit Bügel, Wandmontage mit Winkel
• Gebrauchslage nach unten strahlend, nach vorne strahlend, senkrecht, waagerecht
• Befestigung 2-Punkt

Gehäuse

• Gehäusematerial glasfaserverstärktes Polyester
• Farbe grau

Abdeckung

• Art Wanne
• Material PC
• Eigenschaft satiniert
• Verschlussart Klammern
• Verschlussmaterial Edelstahl (1.4571)

Abmessung / Gewicht

• Länge 1250 mm
• Breite/Durchmesser 182 mm
• Höhe 114 mm
• Gewicht 6,70 kg

Installationshinweis

Die Lampen können in der Leuchte nicht ausgetauscht werden!
