Allgemeine Produktbeschreibung:

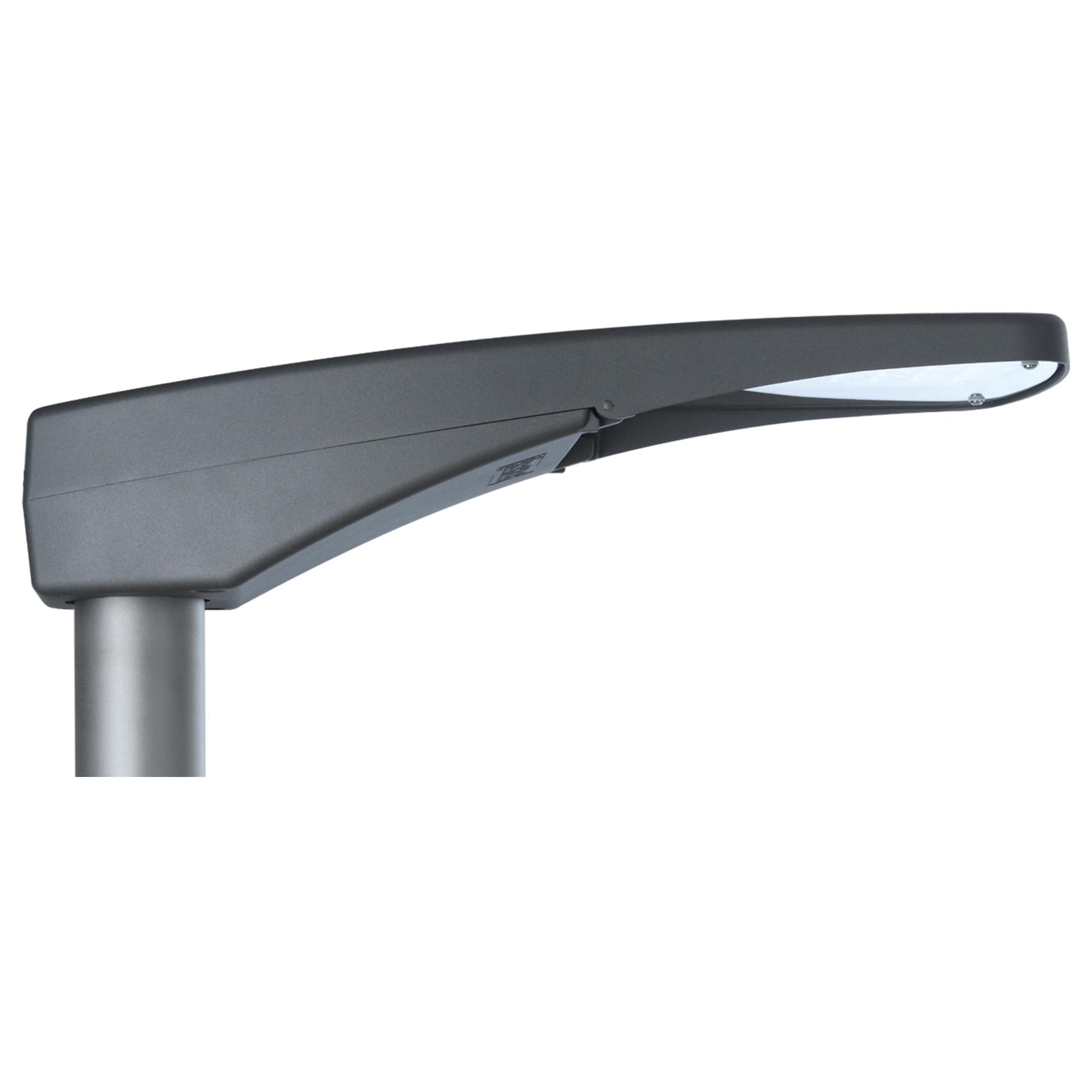

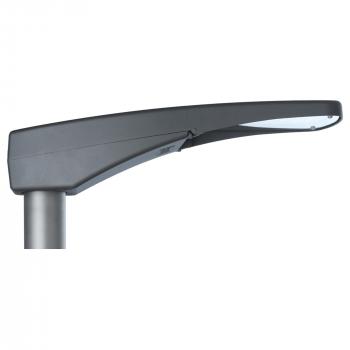

LED-Außenleuchte mit variabel einstellbarem Lichtstrom, bestehend aus zweiteiligem, pulverlackiertem Aluminiumdruckgussgehäuse. Oberteil mit EVG, LED-Modulen, Optiken, Schalter zum Einstellen des Lichtstroms und rahmenlosem, flachem Sicherheitsglas, vom Unterteil aufklapp- und abnehmbar. Unterteil mit integriertem Mastbefestigungssystem, Neigungsverstellung, Kabeleinführung, Trennsteckverbindung, Zugentlastung und Druckausgleichssystem mit interner Entlüftung in den Mastanschlussraum (verschmutzungssicher). Zhaga-konforme LED-Module mit hocheffizienten Optiken, direkt strahlend, Multi-Layer Technologie. EVG mit hoher Stoßspannungsfestigkeit, Überlast- und Kurzschlussschutz. Universal-Mastbefestigungssystem aus Aluminiumdruckguss für Mastaufsatz Ø 60/76mm und Mastansatz Ø 42/60mm.
Allgemeine Produktvorteile:
- Reduzierung der Typenvielfalt durch variabel einstellbaren Lichtstrom
- einfache, schnelle, werkzeuglose Einstellung des Lichtstroms vor Ort mittels integriertem Schalter, nachträglich jederzeit änderbar
- hohe Flexibilität durch nahezu stufenlose Einstellung des Lichtstroms (256 Einstellmöglichkeiten)
- höchst wirtschaftliche Lagerhaltung
- ausgezeichnetes Thermomanagement durch direkte Anbindung der LED-Module an den Kühlkörper
- integriertes Druckausgleichsystem zum definierten ?Atmen? der Leuchte
- werkzeuglos auf Ansatz- oder Aufsatzmontage umklappbares Mastbefestigungssystem
- keine zusätzlichen Mastflansche oder Adapterstücke erforderlich
- zeit- und kostensparende Montage in 2 Schritten durch abnehmbares Gehäuse-Oberteil: 1. Schritt: Unterteil auf Mast montieren und elektrisch anschließen 2. Schritt: Oberteil einhängen, Trennstecker verbinden und zuklappen. FERTIG
- werkzeuglos verstellbare Leuchtenneigung
- bequemer EVG-Tausch durch aufklappbares Gehäuseoberteil, kein unangenehmes ?Über-Kopf-Arbeiten? erforderlich
- schnelle Umrüstung durch einfachen Tausch des Gehäuseoberteils. Nach dem Wechsel der LED-Module kann das Gehäuseoberteil wiederverwendet werden
- gleichmäßige Ausleuchtung durch die Multi-Layer Technologie, d.h. jede einzelne LED beleuchtet die gesamte Fläche, die LVK der einzelnen LED überlagern sich
- umweltfreundlich, keine Lichtemission in den oberen Halbraum, Dark-Sky Anforderungen werden erfüllt
- zukunftssicher durch Verwendung Zhaga-konformer LED-Module
Einsatzbereiche:
- Wohn-, Anlieger-, Neben- und Hauptstraßen, Kreisverkehre, Rad- und Fußwege, verkehrsberuhigte Zonen, Werksgelände, Parkplätze, Ein- und Ausfahrten etc.
Technische Daten
Kenndaten
- Leuchtmittel LED
- LED-Modulstandard Zhaga
- Systemleistung 16 W, 70 W
- Leuchtenlichtstrom 2250 lm, 9610 lm
- Lichtausbeute 141 lm/W, 137 lm/W
- Farbtemperatur 4000 K
- Farbwiedergabe Ra ? 70
- Lichtfarbe 740
- Zul. Umgebungstemp. T? min -40 °C
- Zul. Umgebungstemp. T? max +50 °C
- Vorschaltgerät EVG
- Anzahl Vorschaltgeräte 1
- Überlastschutz
- Kurzschlussschutz
- Energieeffizienzklasse A++
- Stoßspannungsfestigkeit 10 kV
- Besonderheit Systemleistung, Leuchtenlichtstrom: nur Min/Max-Werte angegeben (256 Einstellmöglichkeiten)

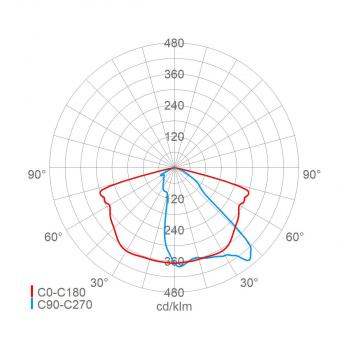

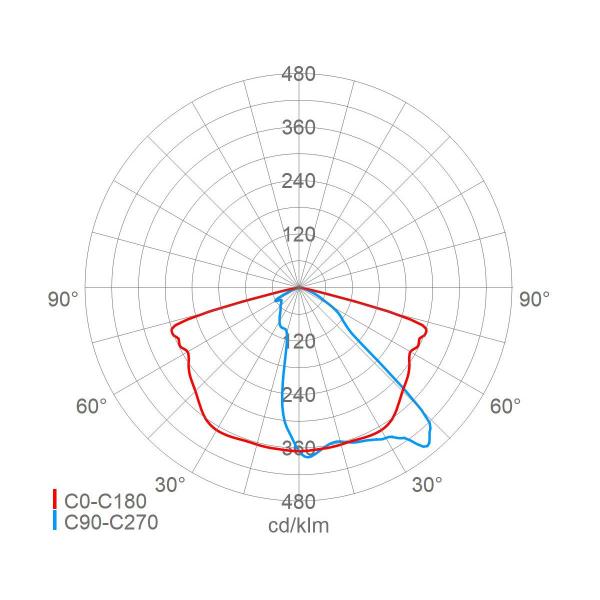

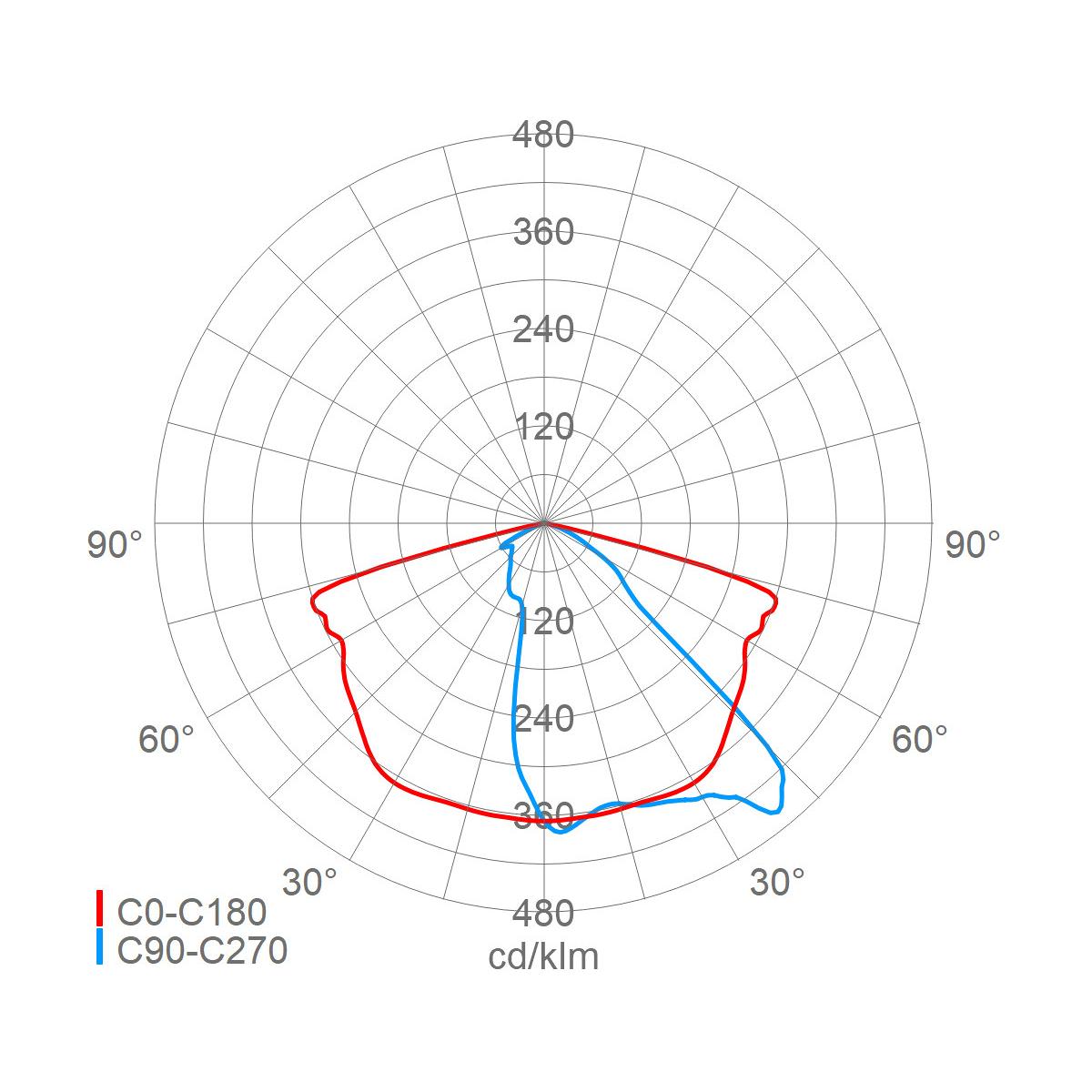

Lichttechnik
- Typ Lichtlenkung Linsenoptik
- Material Lichtlenkung PMMA
- Abstrahlcharakteristik asymmetrisch-breitstrahlend
- Photobiologische Sicherheit RG2
- Empfohlene Lichtpunkthöhe 3 - 6 m
Lebensdauer
- Lebensdauer LED L90>100000 h (@ Ta max)
Elektrischer Anschluss
- Nennspannung 220 - 240 V
- Frequenz 50/60 Hz
- Anschlusstyp Steckverbindung
- Anschlussklemme 3-polig
- Klemmbereich 0,75 - 2,5 mm²
- max. Anzahl bei Leitungsschutzschalter B16 12
- LS B10/B13/B20/B25 7/9/15/18
- LS C10/C13/C16/C20/C25 12/16/20/24/31
- Einführungen Art Verschlussstopfen (1x)
- Einführungen Material Kunststoff
- Einführungen Leitungsdurchmesser 9 - 14 mm
Eigenschaften / Zertifikate
- Schutzklasse II
- IP Schutzart IP66
- Stoßfestigkeit (IK) IK08
Montage
- Montageart (ggf. Zubehör erforderlich) Mastansatz, Mastaufsatz
- Gebrauchslage nach unten strahlend
- Mastansatz Ø 42/60mm x 100mm
- Mastaufsatz Ø 60/76mm
- Neigungswinkelverstellung Ansatz 0 °, -5 °, -10 °, -15 °
- Neigungswinkelverstellung Aufsatz 0 °, 5 °, 10 °
- Windangriffsfläche 0,05 m²
- Gehäuse
- Gehäusematerial Alu-Druckguss
- Lackiert
- Farbe grau
- Farbe (RAL/DB) DB 702
Abdeckung
- Art Scheibe
- Material Sicherheitsglas
- Eigenschaft klar
- Verschlussart verschraubt
- Sonstige Eigenschaften
- Druckausgleichssystem

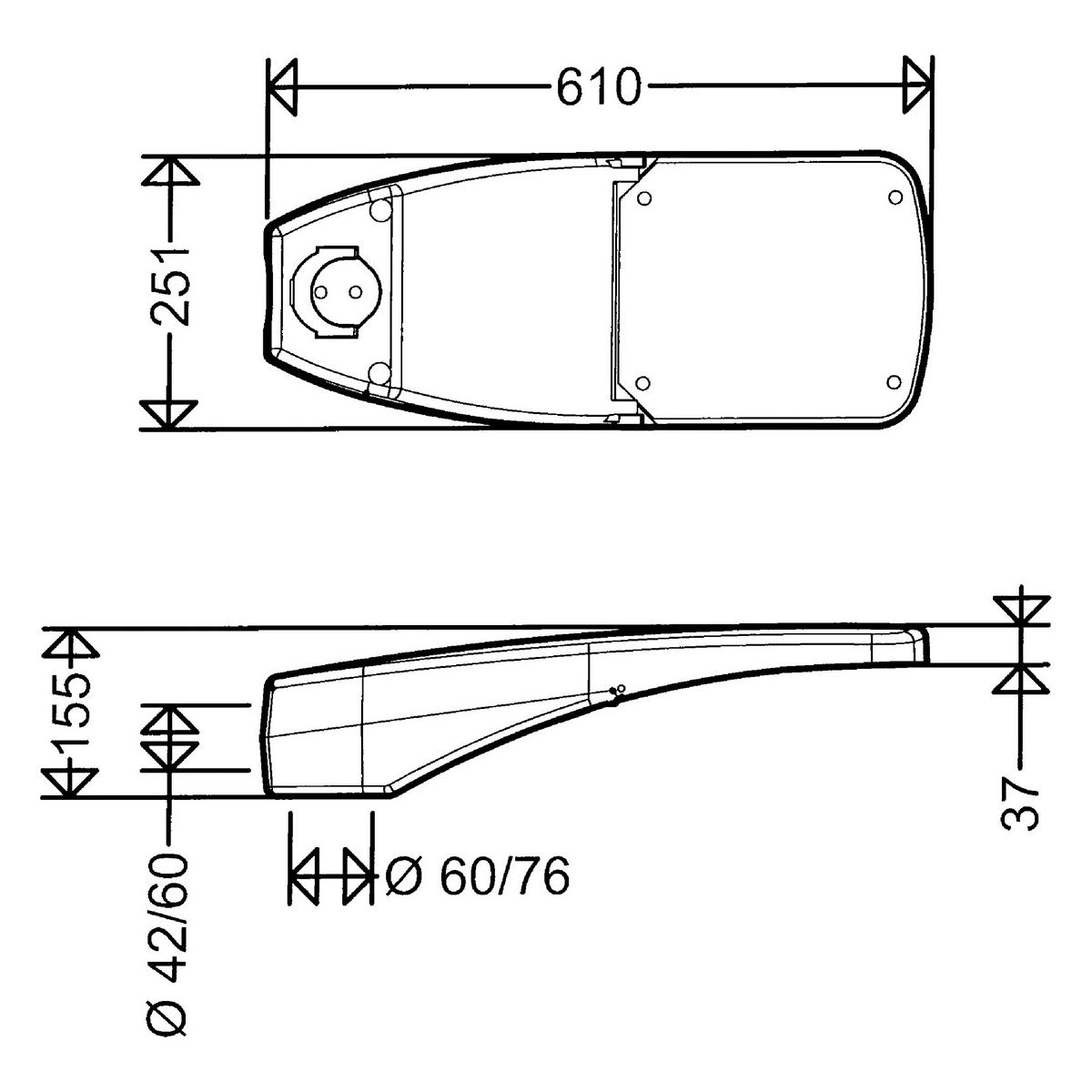

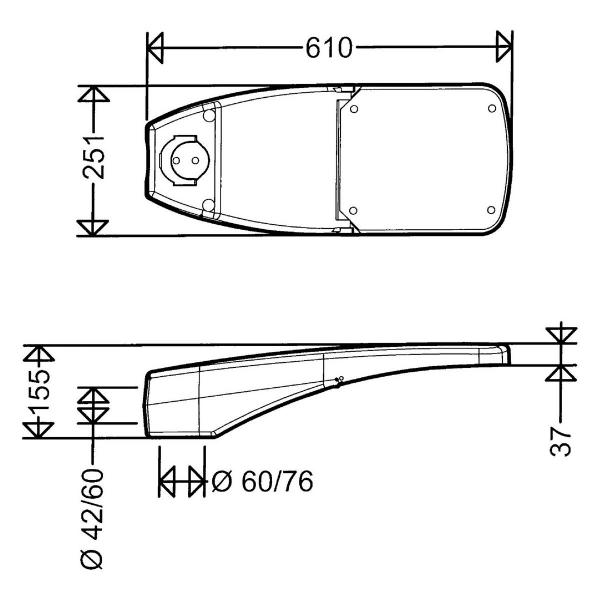

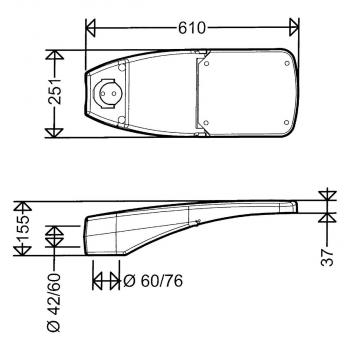

Abmessung / Gewicht
- Länge 610 mm
- Breite/Durchmesser 251 mm
- Höhe 155 mm
- Gewicht 7,60 kg
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Leuchtmittelart | LED |
| Material | Aluminium |
| Sockel | - |
| Schutzart | IP66 |
| Schutzklasse | II |
| Schlagfestigkeit | IK08 |
