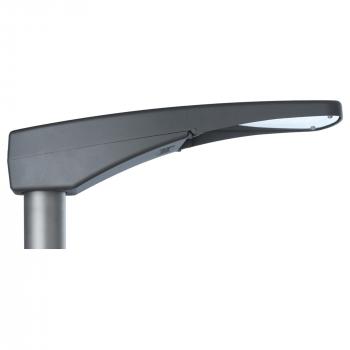

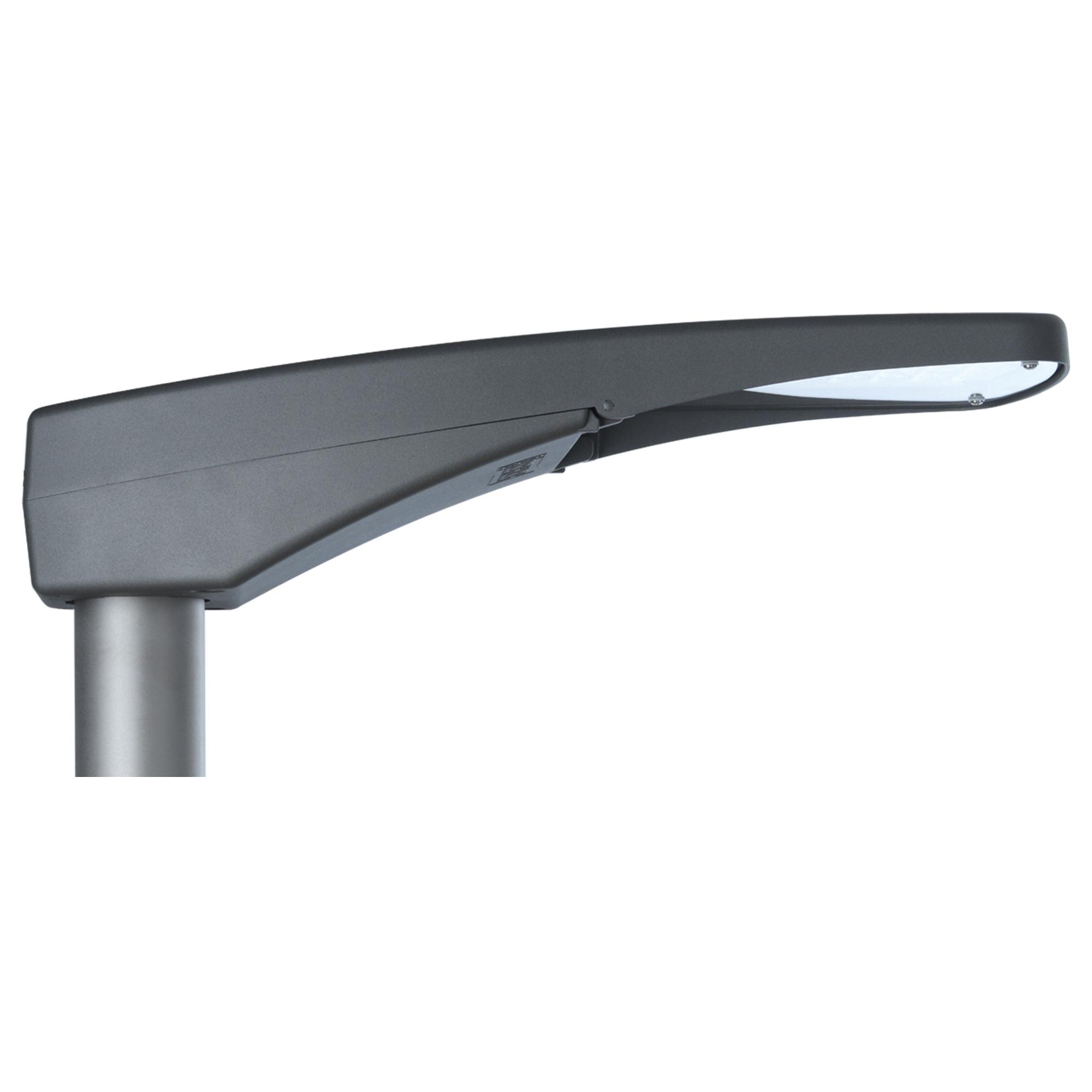

Schuch 480010703 LED-Mastleuchte, 9W, 35W, 1120lm, 4800lm, 124lm/W, 137lm/W, SKII, IP66, asymmetrisch-breitstrahlend, grau

Allgemeine Produktbeschreibung:

LED-Außenleuchte mit variabel einstellbarem Lichtstrom, bestehend aus zweiteiligem, pulverlackiertem Aluminiumdruckgussgehäuse. Oberteil mit EVG, LED-Modulen, Optiken, Schalter zum Einstellen des Lichtstroms und rahmenlosem, flachem Sicherheitsglas, vom Unterteil aufklapp- und abnehmbar. Unterteil mit integriertem Mastbefestigungssystem, Neigungsverstellung, Kabeleinführung, Trennsteckverbindung, Zugentlastung und Druckausgleichssystem mit interner Entlüftung in den Mastanschlussraum (verschmutzungssicher). Zhaga-konforme LED-Module mit hocheffizienten Optiken, direkt strahlend, Multi-Layer Technologie. EVG mit hoher Stoßspannungsfestigkeit, Überlast- und Kurzschlussschutz. Universal-Mastbefestigungssystem aus Aluminiumdruckguss für Mastaufsatz Ø 60/76mm und Mastansatz Ø 42/60mm.

Allgemeine Produktvorteile:

• Reduzierung der Typenvielfalt durch variabel einstellbaren Lichtstrom
• einfache, schnelle, werkzeuglose Einstellung des Lichtstroms vor Ort mittels integriertem Schalter, nachträglich jederzeit änderbar
• hohe Flexibilität durch nahezu stufenlose Einstellung des Lichtstroms (256 Einstellmöglichkeiten)
• höchst wirtschaftliche Lagerhaltung
• ausgezeichnetes Thermomanagement durch direkte Anbindung der LED-Module an den Kühlkörper
• integriertes Druckausgleichsystem zum definierten ?Atmen? der Leuchte
• werkzeuglos auf Ansatz- oder Aufsatzmontage umklappbares Mastbefestigungssystem
• keine zusätzlichen Mastflansche oder Adapterstücke erforderlich
• zeit- und kostensparende Montage in 2 Schritten durch abnehmbares Gehäuse-Oberteil: 1. Schritt: Unterteil auf Mast montieren und elektrisch anschließen 2. Schritt: Oberteil einhängen, Trennstecker verbinden und zuklappen. FERTIG
• werkzeuglos verstellbare Leuchtenneigung
• bequemer EVG-Tausch durch aufklappbares Gehäuseoberteil, kein unangenehmes ?Über-Kopf-Arbeiten? erforderlich
• schnelle Umrüstung durch einfachen Tausch des Gehäuseoberteils. Nach dem Wechsel der LED-Module kann das Gehäuseoberteil wiederverwendet werden
• gleichmäßige Ausleuchtung durch die Multi-Layer Technologie, d.h. jede einzelne LED beleuchtet die gesamte Fläche, die LVK der einzelnen LED überlagern sich
• umweltfreundlich, keine Lichtemission in den oberen Halbraum, Dark-Sky Anforderungen werden erfüllt
• zukunftssicher durch Verwendung Zhaga-konformer LED-Module

Einsatzbereiche:

• Wohn-, Anlieger-, Neben- und Hauptstraßen, Kreisverkehre, Rad- und Fußwege, verkehrsberuhigte Zonen, Werksgelände, Parkplätze, Ein- und Ausfahrten etc.

Technische Daten

Kenndaten

• Leuchtmittel LED
• LED-Modulstandard Zhaga
• Systemleistung 9 W, 35 W
• Leuchtenlichtstrom 1120 lm, 4800 lm
• Lichtausbeute 124 lm/W, 137 lm/W
• Farbtemperatur 4000 K
• Farbwiedergabe Ra ? 70
• Lichtfarbe 740
• Zul. Umgebungstemp. T? min -40 °C
• Zul. Umgebungstemp. T? max +50 °C
• Vorschaltgerät EVG
• Anzahl Vorschaltgeräte 1
• Überlastschutz
• Kurzschlussschutz
• Energieeffizienzklasse A++
• Stoßspannungsfestigkeit 10 kV
• Besonderheit Systemleistung, Leuchtenlichtstrom: nur Min/Max-Werte angegeben (256 Einstellmöglichkeiten)

Lichttechnik

• Typ Lichtlenkung Linsenoptik
• Material Lichtlenkung PMMA

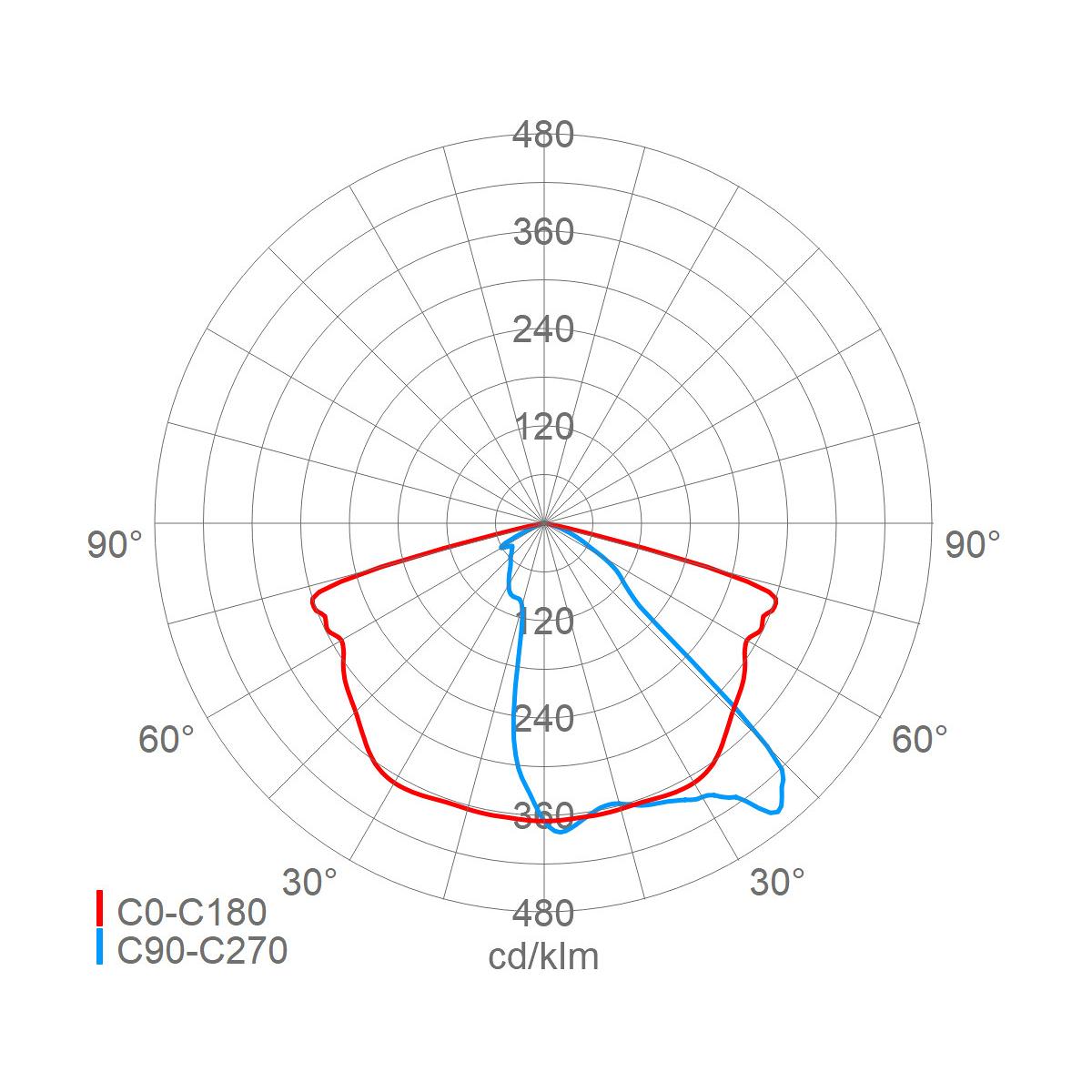

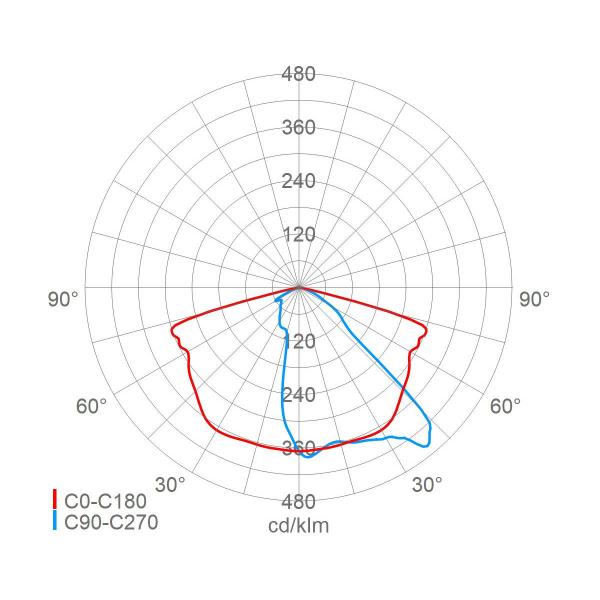

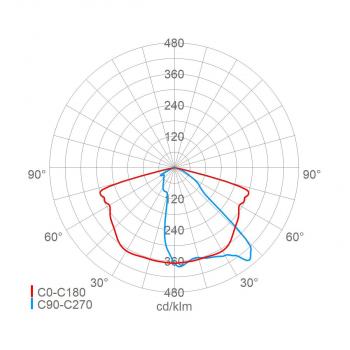

• Abstrahlcharakteristik asymmetrisch-breitstrahlend
• Photobiologische Sicherheit RG2
• Empfohlene Lichtpunkthöhe 3 - 6 m

Lebensdauer

• Lebensdauer LED L90>100000 h (@ Ta max)
• Elektrischer Anschluss
• Nennspannung 220 - 240 V
• Frequenz 50/60 Hz
• Anschlusstyp Steckverbindung
• Anschlussklemme 3-polig
• Klemmbereich 0,75 - 2,5 mm²
• max. Anzahl bei Leitungsschutzschalter B16 28
• LS B10/B13/B20/B25 17/22/35/43
• LS C10/C13/C16/C20/C25 29/37/47/58/72
• Einführungen Art Verschlussstopfen (1x)
• Einführungen Material Kunststoff
• Einführungen Leitungsdurchmesser 9 - 14 mm

Eigenschaften / Zertifikate

• Schutzklasse II
• IP Schutzart IP66
• Stoßfestigkeit (IK) IK08

Montage

• Montageart (ggf. Zubehör erforderlich) Mastansatz, Mastaufsatz
• Gebrauchslage nach unten strahlend
• Mastansatz Ø 42/60mm x 100mm
• Mastaufsatz Ø 60/76mm
• Neigungswinkelverstellung Ansatz 0 °, -5 °, -10 °, -15 °
• Neigungswinkelverstellung Aufsatz 0 °, 5 °, 10 °
• Windangriffsfläche 0,05 m²

Gehäuse

• Gehäusematerial Alu-Druckguss
• Lackiert
• Farbe grau
• Farbe (RAL/DB) DB 702

Abdeckung

• Art Scheibe
• Material Sicherheitsglas
• Eigenschaft klar
• Verschlussart verschraubt

Sonstige Eigenschaften

• Druckausgleichssystem

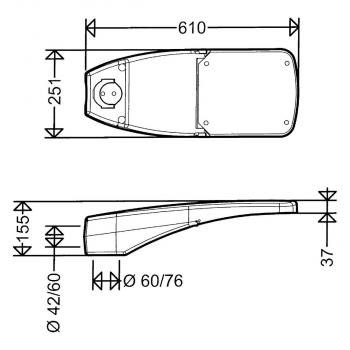

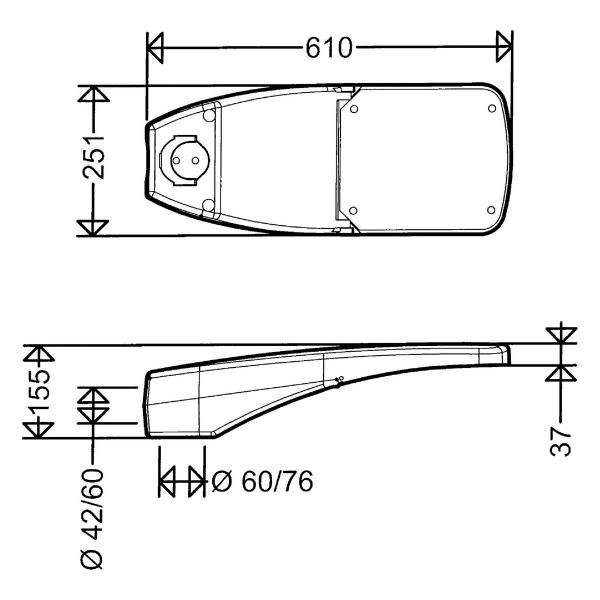

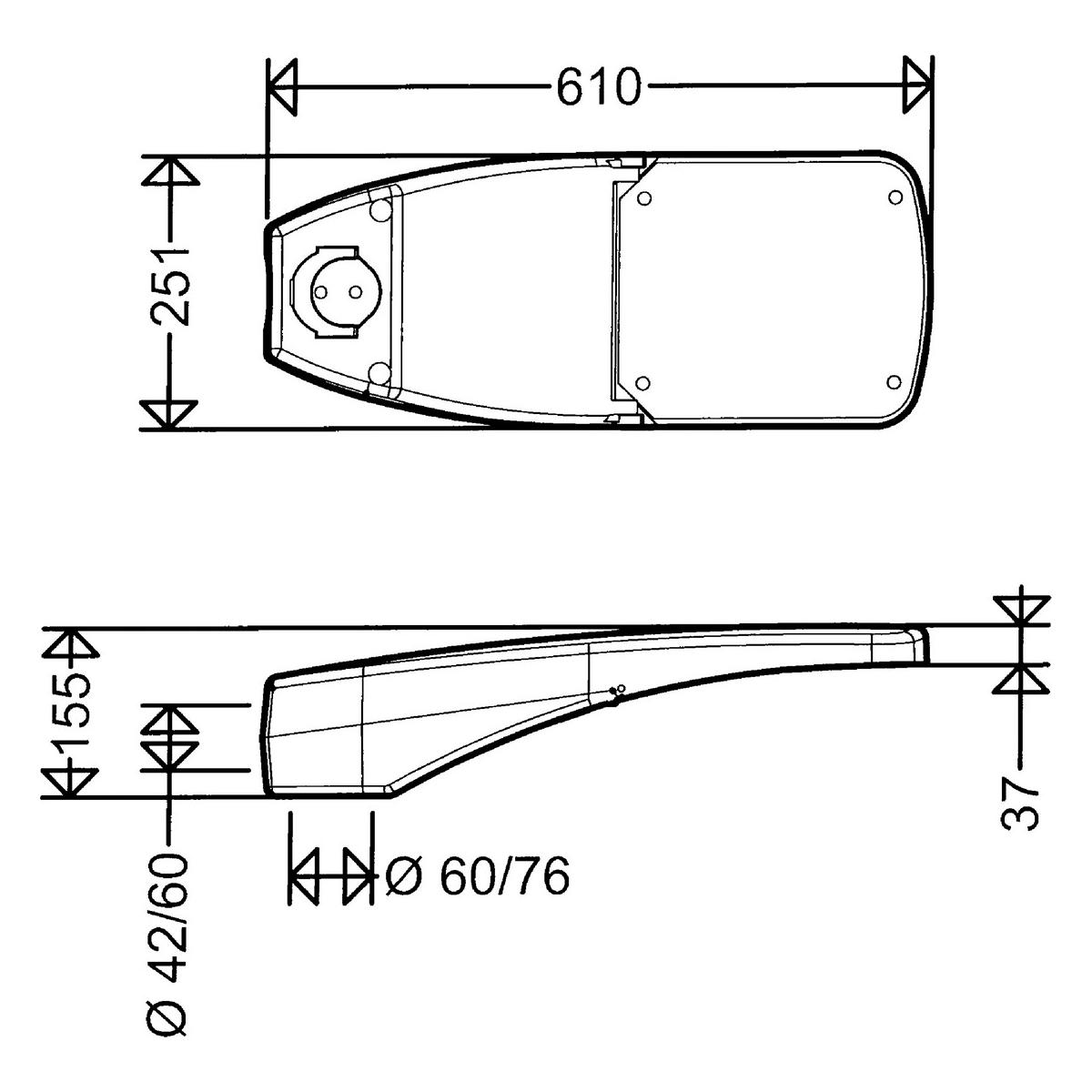

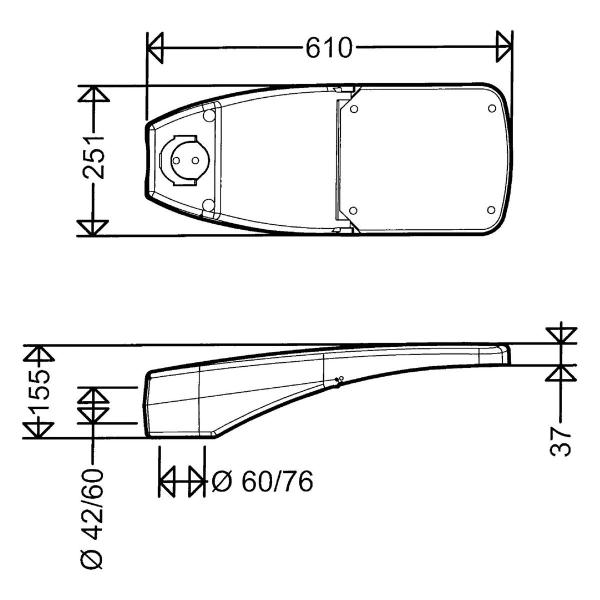

Abmessung / Gewicht

• Länge 610 mm
• Breite/Durchmesser 251 mm
• Höhe 155 mm
• Gewicht 7,50 kg

Installationshinweis

Die Lampen können in der Leuchte nicht ausgetauscht werden!
