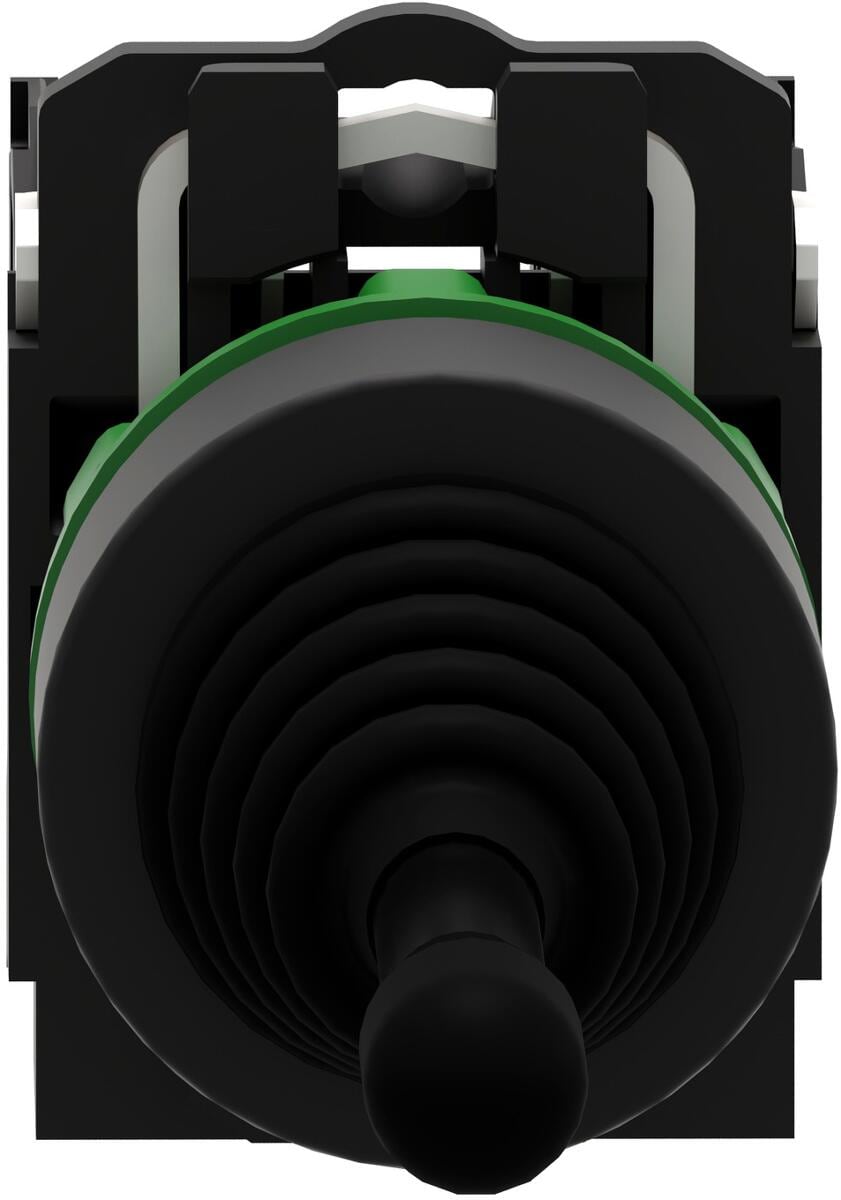

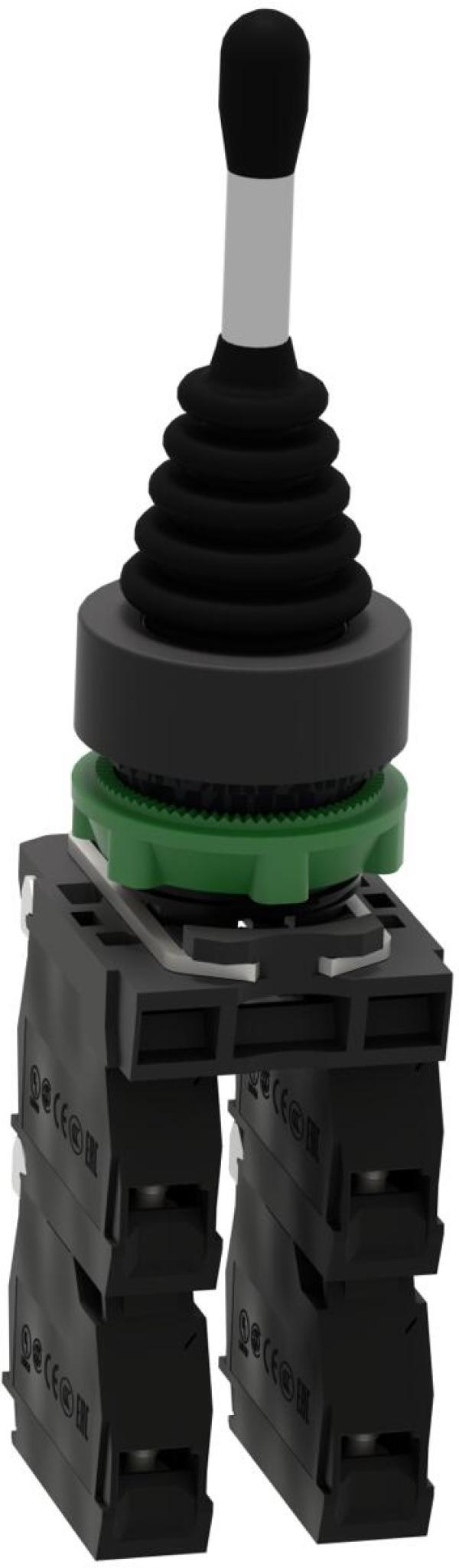

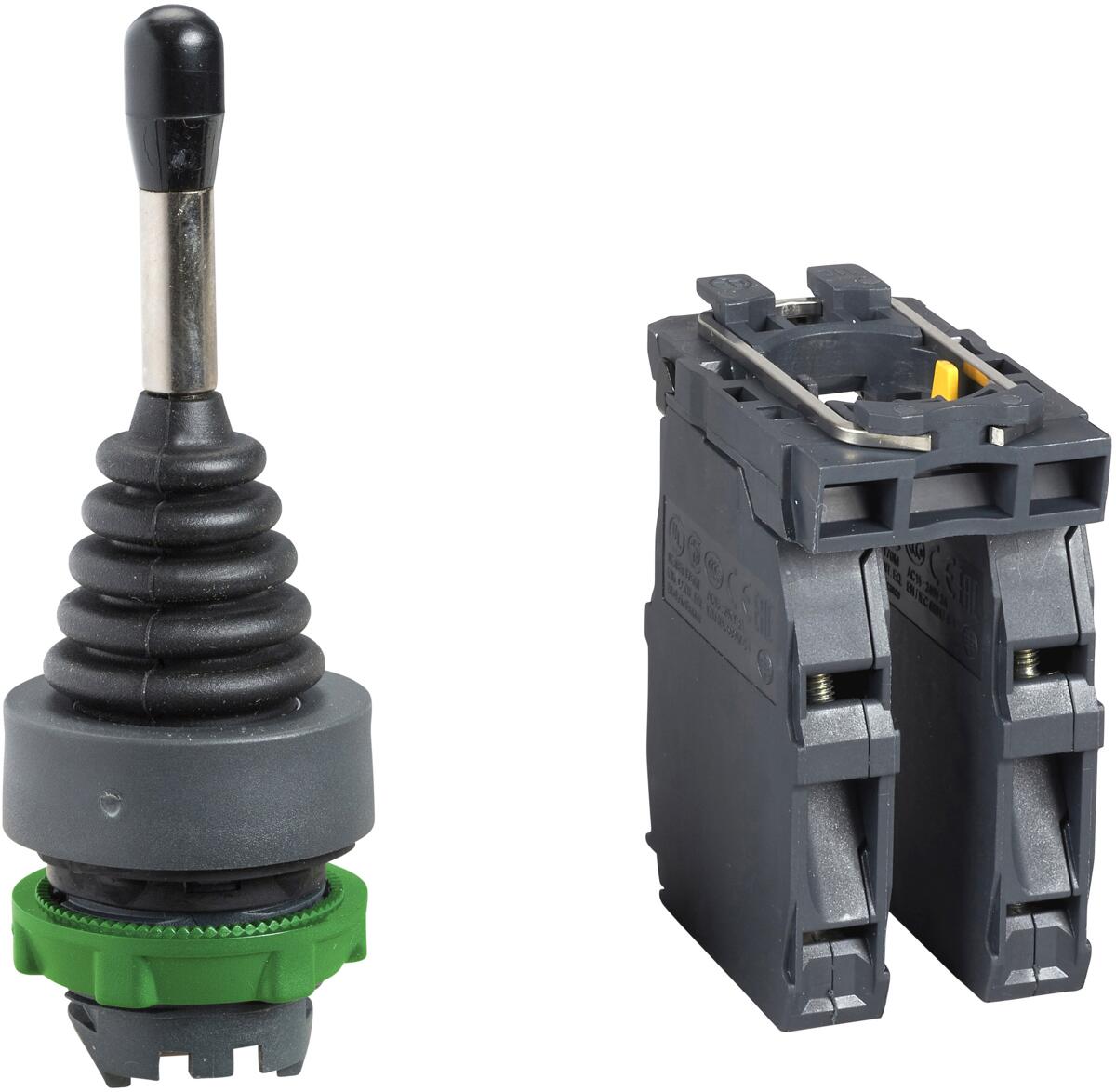

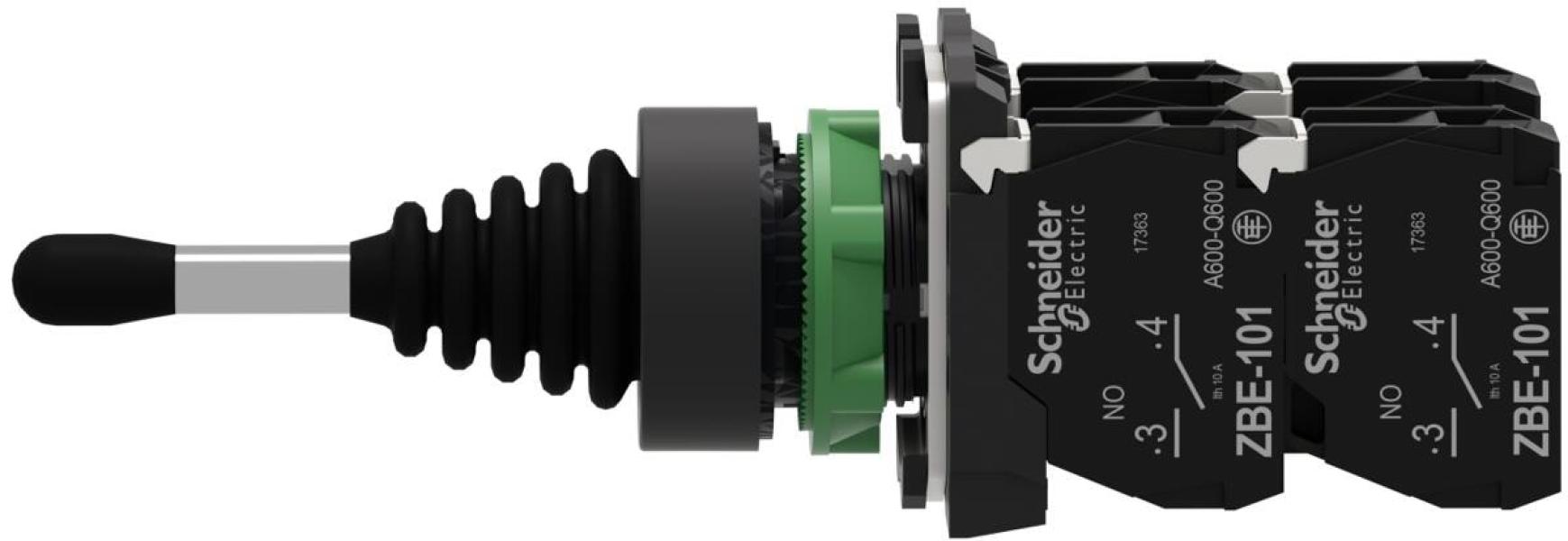

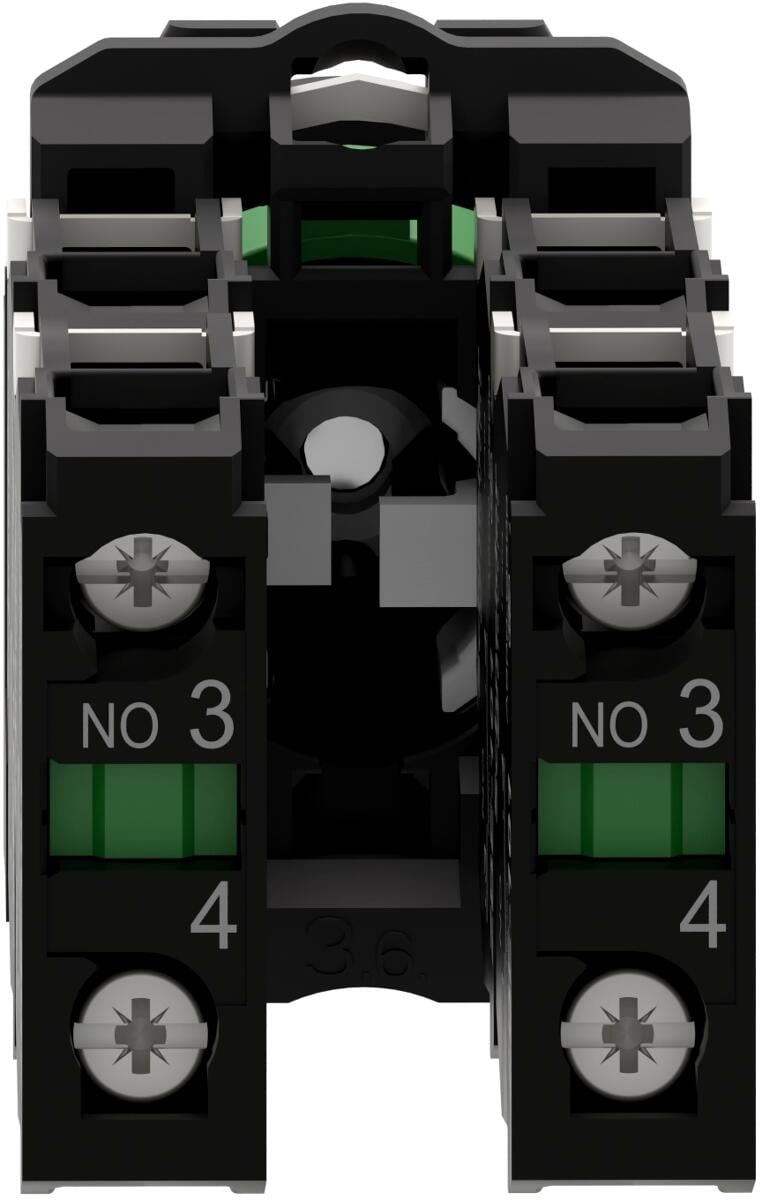

Schneider Electric XD5PA24 Joystick, 4 Richtungen Ø 22, 5 Stellungen, mit Rückzug Nullstellung, 1S

Kunststoffprogramm DM 22 mm. Joysticks. Joystick. Richtungen 4, Rückzug Nullstellung Ja. Hebellänge 54 mm, DM 22 1-stufig, 1 S je Richtung.

Technische Daten:

Hauptmerkmale

• Baureihe: Harmony XB5
• Produkt- oder Komponententyp: Joystick-Controller
• Kurzbezeichnung des Geräts: XD5
• Blendenmaterial: Kunststoff
• Haltekragenmaterial: Kunststoff
• Montagedurchmesser: 22 mm
• Form des Signaleinheitkopfes: Rund
• Operatortyp: Zur 0-Position Rückstellung
• Betriebsprofil: 54 mm lange Arbeitsspindel
• Betriebs-Positionsinformation: 5-Stellungen
• Betriebs-Richtungsinformation: 4 Richtungen
• Anschlüsse - Klemmen:
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1

Zusatzmerkmale

• Höhe: 47 mm
• Breite: 30 mm
• Tiefe: 132 mm
• Produktgewicht: 0,077 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Nocken pro Richtung: 1
• Art und Zusammensetzung der Kontakte: 1 S
• Betrieb der Kontakte: Gestuft schaltend
• Verwendung der Kontakte: Standard
• Positive Öffnung: Ohne
• Mechanische Lebensdauer: 1000000 Zyklen
• Gerätedarstellung: Vollständiges Produkt
• Anzugsmoment: 0,8?1,2 Nm entspricht IEC 60947-1
• Schraubenkopfform:
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Kurzschlussschutz: 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
• [Ith] Konventioneller thermischer Strom in freier Luft: 10 A entspricht IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung: 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV entspricht IEC 60947-1
• [Ie] Betriebsbemessungstrom:
  • 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1
  • 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1
• Elektrische Zuverlässigkeit:
  • λ < 10exp(-6) bei 5 V und 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V und 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4

Montage

• Beschichtung: TH
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb: -25?70 °C
• Schutzklasse für Stromschläge: Klasse II entspricht IEC 60536
• Schutzart (IP): IP66 entspricht IEC 60529
• Schutzart (NEMA):
  • NEMA 13
  • NEMA 4X
• Schutzart (IK): IK03 entspricht IEC 50102
• Normen:
  • UL 508
  • IEC 60947-1
  • IEC 60947-5-4
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • IEC 60947-5-1
  • JIS C8201-1
• Produktzertifizierungen:
  • LROS (Lloyds register of shipping)
  • DNV
  • UL-gelistet
  • GL
  • CSA
  • BV
• Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit:
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
