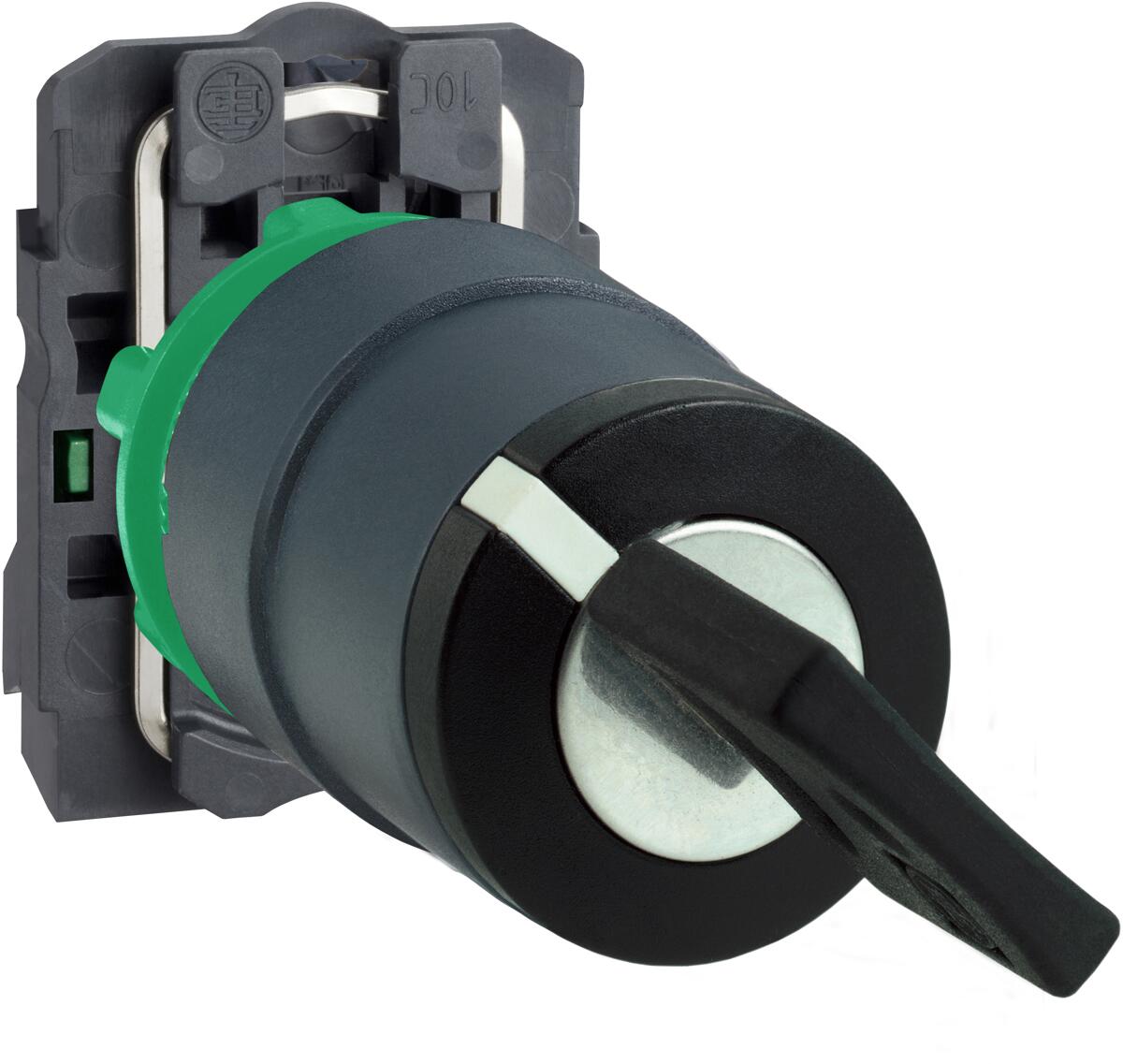

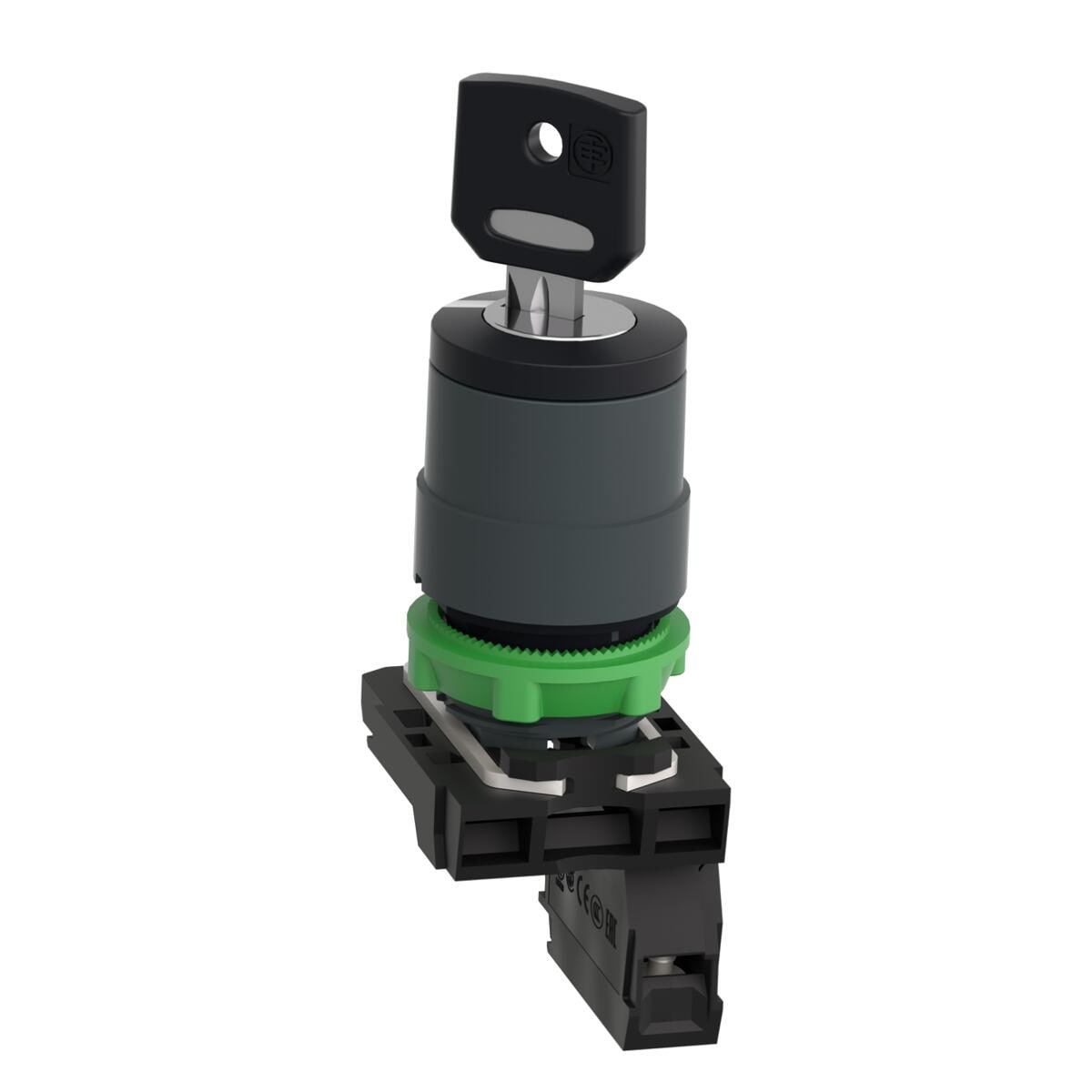

Schneider Electric XB5AG21 Harmony XB5, Schlüsselschalter, Kunststoff, 2 Stellungen, 22mm, rastend, Ronis 455, 1S, schwarz

Produktmerkmale:

• Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
• Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
• Höchste Robustheit für raue Umgebungsbedingungen
• Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
• Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz

Die Baureihe Harmony XB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Dieser Schlüsselschalter verfügt über 1 Schließer. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Technische Daten:

Hauptmerkmale

• Baureihe: Harmony XB5
• Produkt- oder Komponententyp: Wahlschalter
• Kurzbezeichnung des Geräts: XB5
• Blendenmaterial: Dunkelgrauer Kunststoff
• Typ des Frontelements: Standard
• Montagedurchmesser: 22,5 mm
• Form des Signaleinheitkopfes: Rund
• Operatortyp: rastend
• Betriebsprofil: Schlüsselschalter
• Betriebs-Positionsinformation: 2 Positionen 90°
• Typ der Verriegelung: Schlüssel 455
• Art und Zusammensetzung der Kontakte: 1 S
• Betrieb der Kontakte: Gestuft schaltend
• Anschlüsse - Klemmen:
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1

Zusatzmerkmale

• Höhe: 42 mm
• Breite: 30 mm
• Tiefe: 96 mm
• Klemmenbeschreibung ISO Nr. 1: (13-14)S
• Produktgewicht: 0,831 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Schlüsselabzugposition: Links
• Verwendung der Kontakte: Standardkontakte
• Positive Öffnung: Ohne
• Drehmoment: 0,14 Nm Schließer, wechselnder elektrischer Zustand
• Mechanische Lebensdauer: 1000000 Zyklen
• Anzugsmoment: 0,8?1,2 Nm entspricht IEC 60947-1
• Schraubenkopfform:
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Kurzschlussschutz: 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
• [Ith] Konventioneller thermischer Strom in freier Luft: 10 A entspricht IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung: 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV entspricht IEC 60947-1
• [Ie] Betriebsbemessungstrom:
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
• elektrische Zuverlässigkeit:
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4
• Gerätedarstellung: Vollständiges Produkt

Montage

• Beschichtung: TH
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb: -40?70 °C
• Schutzklasse für Stromschläge: Klasse II entspricht IEC 60536
• Schutzart (IP):
  • IP69
  • IP69K
  • IP66 entspricht IEC 60529
  • IP67
• Schutzart (NEMA):
  • NEMA 13
  • NEMA 4X
• Schutzart (IK): IK04 entspricht IEC 50102
• Normen:
  • UL 508
  • CSA C22.2 Nr. 14
  • IEC 60947-5-1
  • IEC 60947-5-4
  • IEC 60947-1
  • JIS C8201-5-1
  • JIS C8201-1
• Produktzertifizierungen:
  • LROS (Lloyds register of shipping)
  • CSA
  • DNV
  • GL
  • BV
  • UL
• Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit:
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
