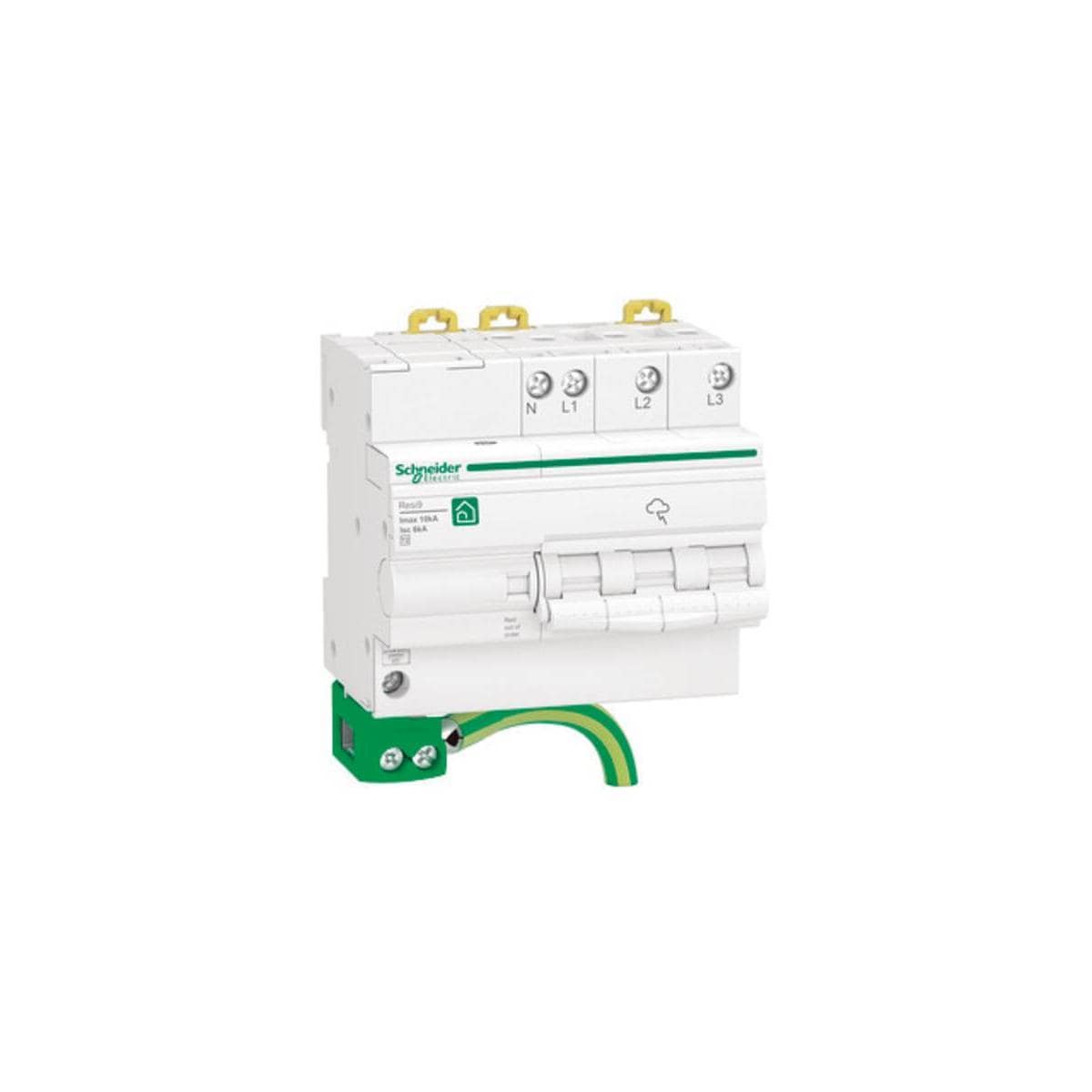

Überspannungs-Ableiter Resi9, 3 polig + N, Typ 2, maximaler Ableitstrom 10 kA, gemäß EN 61643-11. Mit integrierter Vorsicherung (Leitungsschutzschalter). Betriebsspannung (Ue) 400V AC, Spannungsschutzpegel (Up): 1500 V. Anschlusskabel für Erdklemme wird mitgeliefert (20 cm).
Produktmerkmale:
- Produktsortiment: Resi9 CX
- Produkt- oder Komponententyp: Überspannungs-Ableiter
- Beschreibung der Pole: 3P + N
- Fernmeldekontakt: ohne
- Typ des Überspannungs-Ableiters: elektrisches Verteilungsnetzwerk
- Erdungssystem:
- Typ der Überspannungs-Ableiter-Klasse: Typ 2
- Technologie des Überspannungs-Ableiters: MOV + GDT
- Betriebsbemessungsspannung Ue:
- 230 V +/-10 % AC 50/60 Hz
- 400 V +/-10 % AC 50/60 Hz
- [In] Nennentladestrom:
- Differentialmodus: 5 kA (L/N)
- Gleichtakt: 20 kA (N/PE)
- [Imax] maximaler Entladestrom:
- Differentialmodus: 10 kA L/N
- Gleichtakt: 20 kA N/PE
- [Uc] höchste Dauerspannung:
- Gleichtakt: 275 V N/PE
- Differentialmodus: 275 V L/N
- [tA] Antwortzeit: <= 25 ns
- [Up] Schutzpegel:
- Gleichtakt <1,5 kV Typ 2 N/PE
- Differentialmodus <1,5 kV Typ 2 L/N
- [Ut] Zeitweilige Überspannung TOV:
- 337 V L/N 5 s Festigkeit
- 1200 V N/PE 200 ms Sicherer Ausfallbetrieb
- 442 V L/PE 5 s Festigkeit
- [If] Folgestrom: 0,1 kA Gleichtakt N/PE
- [Isccr] Kurzschlussfestigkeit: 6 kA
- Statusanzeige: weiß / rot Markierung
- Trennschaltertyp: integrierter Trennschalter - Icu 6 kA
- Montagemodus: aufsteckbar
- Montagehalterung: DIN-Schiene
- 9-mm-Raster: 10
- Höhe: 106,8 mm
- Breite: 88,4 mm
- Tiefe: 74,1 mm
- Farbe: weiß
- Maximaler Reststrom: 1 mA
- Anschlüsse ? Klemmen:
- Einfachanschlussklemme (Unterseite) 2,5?25 mm²
- Einfachanschlussklemme (oben) 2,5?25 mm²
- Anzugsdrehmoment: 2,5 Nm
- Geliefertes Zubehör:
- Vormontiertes PE-Erdungskabel
- 1 zwischengeschaltete Klemmenleiste
- Normen:
- EN 61643-11:2012
- IEC 61643-11:2011
- Gütesiegel: NF
- Schutzart (IK): IK03 entspricht IEC 62262
- Relative Feuchtigkeit: 5?95 %
- Umgebungstemperatur bei Betrieb: -5?40 °C
- Umgebungstemperatur bei Lagerung: -40?85 °C
