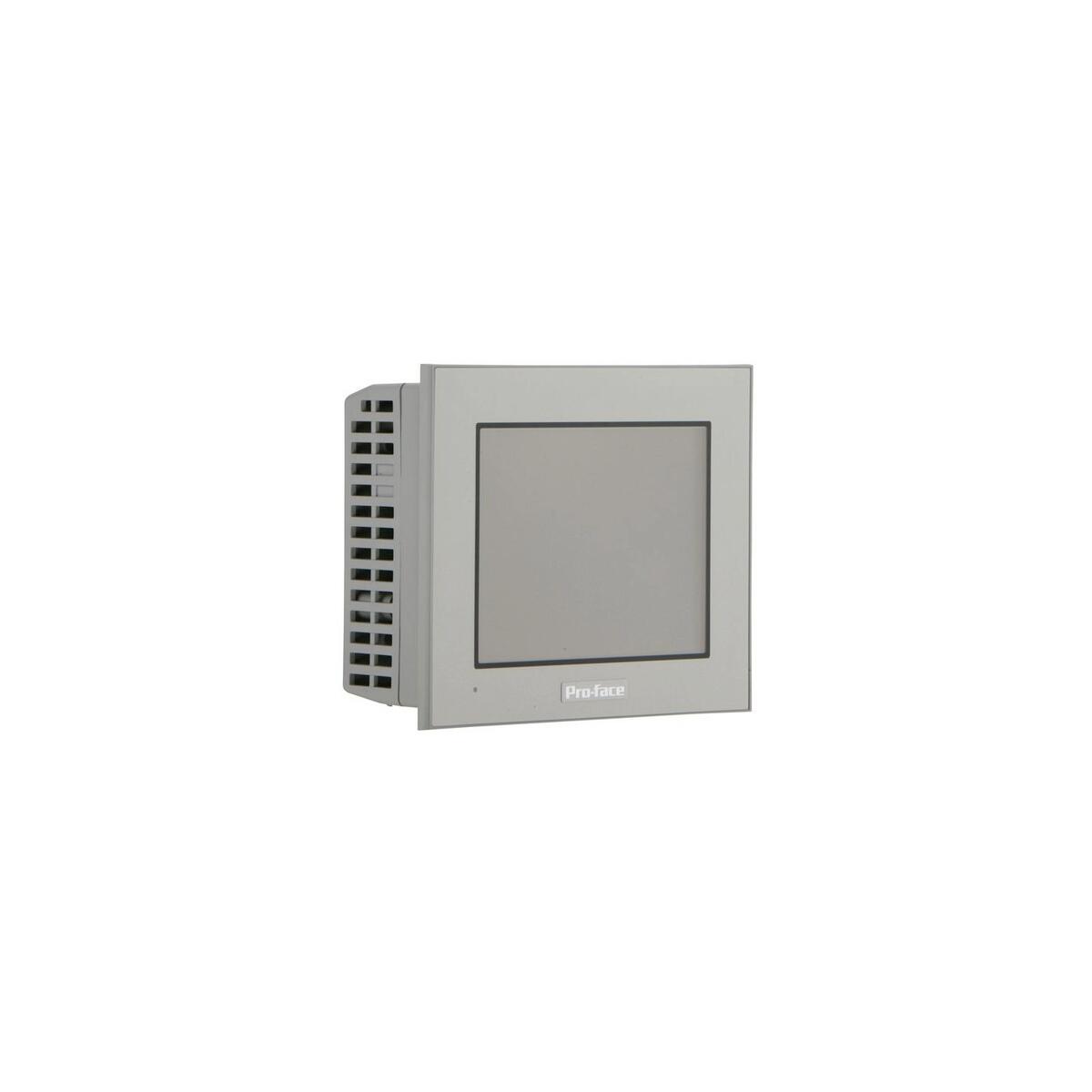

Das HMI GP4000 ist ein Standard Touch-Panel für die Bedienung einfacher Maschinen. . Diese Produkt-Reihe wurde optimiert, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und eine benutzerfreundliche Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 5,7 Zoll screen mit 65k Farben und einer Auflösung von 320x240 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die vielfältigen Schnittstellen (1 x Ethernet (dual IP), 2 x serielle COM, 1 x USB (Typ A), 1 x USB (mini B) und einem SD-Kartenslot ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 169,5 mm (Breite) x 137 mm (Höhe) x 59,5 mm (Tiefe) bei einem Panel Cut-out von 156 mm x 123,5 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 4X (nur für den Innenbereich), Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse).
Technische Daten:
- Bildschirmdiagonale: 5.7 Zoll
- Einbautiefe: 59.5 mm
- Betriebstemperatur: 0.0 - 50.0 °C
- Spannungsart der Versorgungsspannung: AC/DC
- Anzahl der HW-Schnittstellen Industrial Ethernet: 1.0
- Anzahl der HW-Schnittstellen seriell RS-232: 1.0
- Anzahl der HW-Schnittstellen seriell RS-422: 0.0
- Anzahl der HW-Schnittstellen seriell RS-485: 1.0
- Anzahl der HW-Schnittstellen seriell TTY: 0.0
- Anzahl der HW-Schnittstellen USB: 2.0
- Anzahl der HW-Schnittstellen parallel: 0.0
- Anzahl der HW-Schnittstellen sonstige: 1.0
- Unterstützt Protokoll für MODBUS
- Unterstützt Protokoll für sonstige Bussysteme
- Mit Farbdisplay
- Anzahl der Farben des Displays: 65536.0
- Anzahl der Bildpunkte, horizontal: 320.0 DPI
- Anzahl der Bildpunkte, vertikal: 240.0 DPI
- Anzahl der Funktionstasten, programmierbar: 0.0
- Nutzbarer Projektspeicher/Anwenderspeicher: 16000.0 kByte
- Mit Meldungsanzeige
- Mit Meldesystem (inkl. Puffer und Quittierung)
- Prozesswertdarstellung (Ausgabe) möglich
- Prozesswertvorgabe (Eingabe) möglich
- Mit Rezepturen
- Anzahl der Ebenen, Passwortschutz: 0.0
- Mit Druckausgabe
- Anzahl der Online-Sprachen: 0.0
- Zusätzliche Softwarekomponenten, ladbar
- Schutzart (IP), frontseitig: IP65/IP67
- Mit SW-Schnittstellen
- Breite der Front: 169.5 mm
- Höhe der Front: 137.0 mm
- Anzahl der Schnittstellen PROFINET: 0.0
- Anzahl der HW-Schnittstellen Wireless: 0.0
- Wand-/Direktmontage möglich
- IO-Link Master
- Unterstützt Protokoll für EtherNet/IP
- Versorgungsspannung bei DC: 24.0 V
- Ausführung des Displays: TFT
- Anzahl der Graustufen/Blaustufen des Displays: 16.0
- Anzahl der Tasten mit LED: 0.0
- Anzahl der Systemtasten: 0.0
- Touch-Technologie: Resistiv-Touch
- Schutzart (NEMA), frontseitig: 4X
