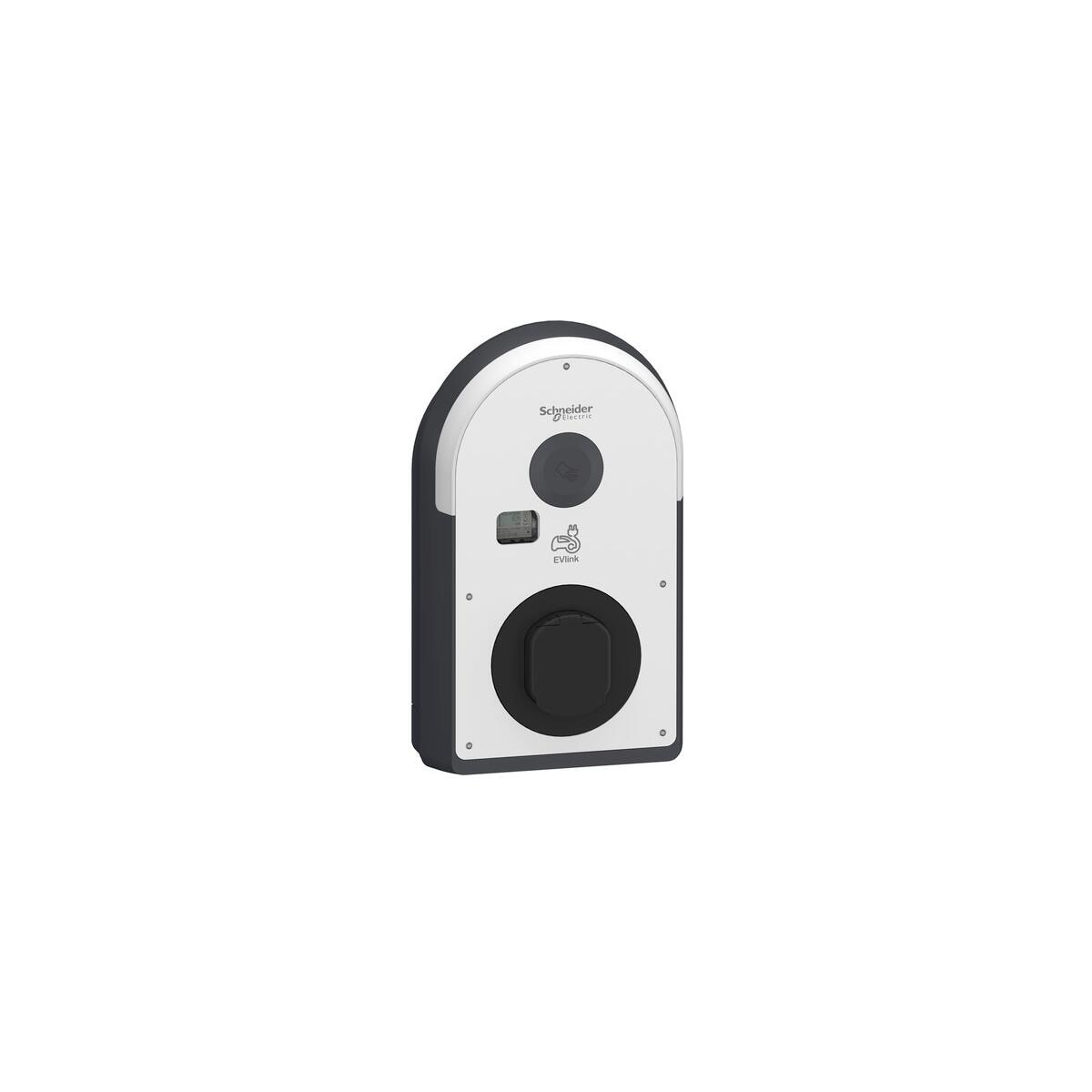

EVlink Pro AC Wallbox in eichrechtskonformer Ausführung mit Typ 2 Steckdose mit Shuttern. Für den Einsatz in öffentlichen Garagen oder auf Parkplätzen, für die Innen- oder Außeninstallation an der Wand, auf der EVlink Stele (EVA1PBS1 / EVA1PBS2) oder im Metal Kit (EVA1RWKS1 / EVA1RFKS1 / EVA1RFKS2). Mode 3 Ladung gemäß IEC 61851-1, 3-phasig mit maximal 22 kW Ladeleistung, Typ 2 Steckdose. mit integriertem eichrechtskonformen Zähler. mit FI Typ B-EV als separates Bauteil im Lieferumfang. Digitaleingänge: 1 für vorübergehende Strombegrenzung, 1 für verschobene/ausgesetzte Ladung, 1 für EV-Anwesenheitserkennung. Zugriffskontroller über NFC / RFID Reader, NFC Reader 13,56 MHz kompatibel mit Typ 1, 2, 4 und 5 Badges, RFID Reader: Entspricht den Protokollen ISO/CEI 14443 A & B und ISO/CEI 15693, Kompatibel mit Mifare Ultralight, Mifare Classic, Mifare Plus. Nutzerinformationen und Statusmeldung über einen gut sichtbaren LED-Bogen, inbetriebnahme der Wallbox über eSetup App via Bluetooth. Kommunikationsstandards: Bluetooth, Ethernet 2 Anschlüsse (1 für Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J zur Anbindung an ein Backend sowie dem Lastmanagementsystem EcoStruxure EV Charging Expert. optionales Zubehör: Wifi Modul (EVA1MW), Modem Modul (EVA1MS & EVA1MM), ISO 15118 Modul (EVA1M8), steckbar auf den Ladecontroller. Farbe der Ladestation: Korpus: Dunkelgrau RAL 7016 und Schwarz RAL 9005, Frontabdeckung: Weiß RAL 9003. Abmessungen BxHxT: 317x529x153mm, Gewicht: 7,5 kg, Material: Polycarbonat UV-behandelt. Stoßfestigkeit IK10, Schutzgrad IP55, Betriebstemperatur -25 bis 40°C, Lagertemperatur -40 bis 80°C, Betriebshöhe max. 2000m ohne Derating, rel. Luftfeuchte 5 bis 95%, Eigenverbrauch kleiner als 10W. Erdungssystem: TT, TN(S) oder TN(C)(S), IT kompatibel mit zusätzlichem Trenntransformator in der Spannungsversorgung.
Technische Daten:
- Schutzart (IP): IP55
- Schlagfestigkeit: IK10
- Breite: 317 mm
- Werkstoff des Gehäuses: Kunststoff
- Montageart: Wandmontage
- Höhe: 529 mm
- Tiefe: 153 mm
- Nennanschlussleistung: 22 kW
- Anzahl der Ladepunkte: 1
- Anzahl der FI-Schalter Typ B: 1
- Max. Leistung pro Ladepunkt: 22 kW
- Anzahl der Ladesteckdosen Typ 2: 1
- Mit Energiezähler
- Ausführung Anschluss Anlagenseite: 3-phasig
- Statisches Lastmanagement integriert
- Geeignet für dynamisches Lastmanagement
Installationshinweis
Eine fachgerechte Installation von Wallboxen ist gesetzlich vorgeschrieben und sorgt für den sicheren Betrieb der Ladelösung fürs E-Auto. Damit ist gewährleistet, dass Ihr Elektroauto optimal und sicher aufgeladen wird.
Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen.
| Produkttyp | Wallbox |
| Schutzart | IP55 |
| Nennstrom | - |
| Ladeleistung [kW] | 22 |
| Länge Ladekabel [m] | ohne Ladekabel |
