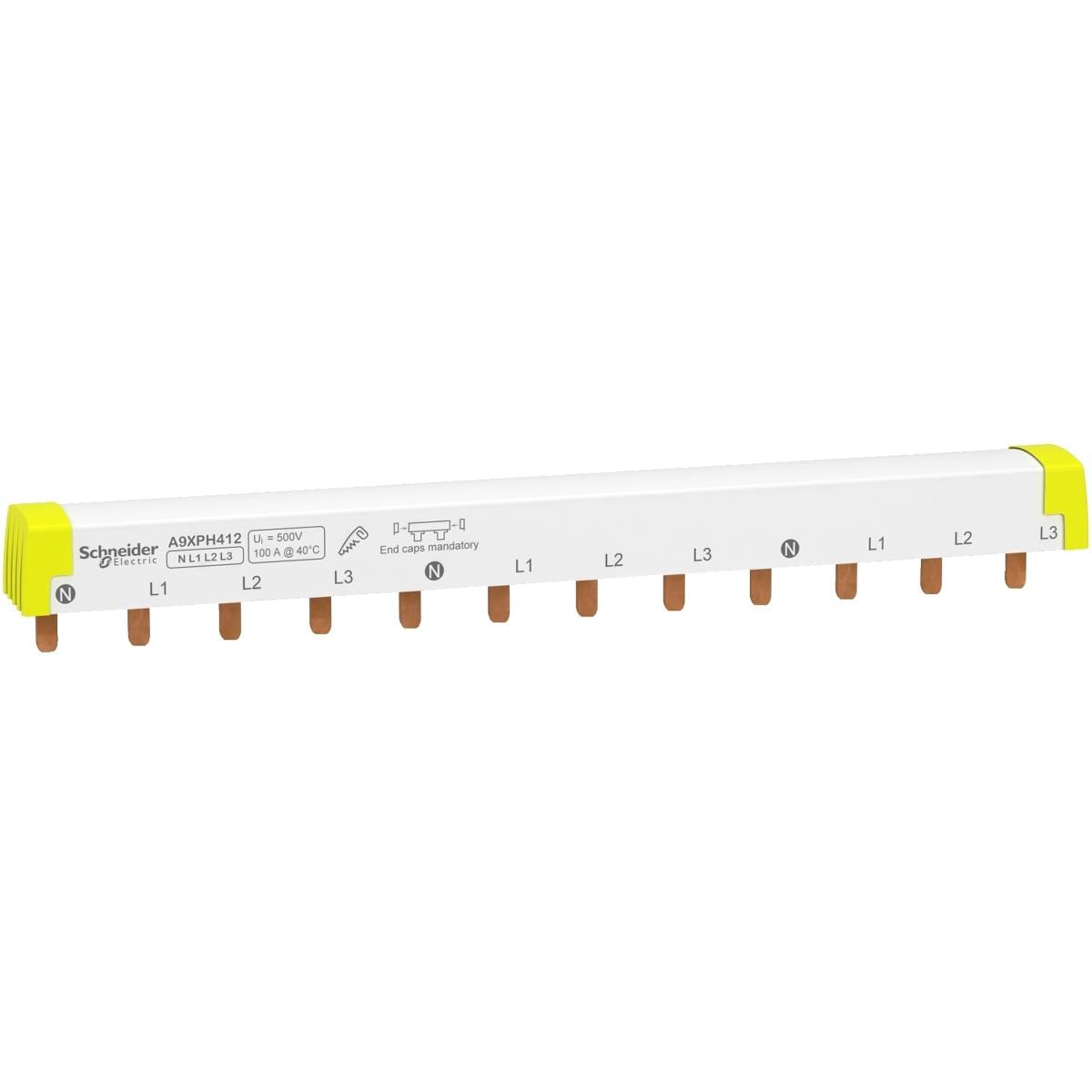

Phasenschiene Steg Acti 9. 4-polig, ablängbar, 12TE, Nennstrom 100A, Nennspannung 415V AC, Isolationsspannung (Ui) 500V. Farbton RAL 7016. Die Phasenschiene Steg erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-2. Für Acti9, 63 A und 100 A.
Produktmerkmale:
- Produkt- oder Komponententyp: Kammschiene
- Montagemodus: horizontal
- Zubehör / Teilekategorie: Anschlusszubehör
- Beschreibung der Leitungen: 3L + N
- Länge in 18-mm-Modulen: 12
- Anzahl der Wege: 3-polig N + 3 L
- Polkonfiguration für 1-Weg: 1 x 3P + N / 1 x 4P
- Anschlussraster: 18 mm
- Anschlusstyp: Zinke
- Abstand zwischen den Polen: 72 mm
- Beschriftung: N L1 L2 L3
- Isolation: ja
- Art des Produkts: ablängbar
- [Ie] Nennbetriebsstrom: 100 A bei 40 °C
- [Ue] Betriebsbemessungsspannung: 415 V AC
- [Ui] Bemessungs-Isolationsspannung: 500 V AC entspricht IEC 61439-2
- Montageort: Oben oder unten auf Tunnelklemmen / Oben oder unten auf Doppelklemme
- Normen: IEC 60947-7-1 / IEC 61439-2
- Verschmutzungsgrad: 3 entspricht IEC 60947-7-1
- Schutzart (IP): IP20 Mit Endstücken und Zinkenabdeckungen
- 9-mm-Raster: 24
- Breite: 220 mm
- Farbe: weiß
Kompatible Produktfamilie:
- Acti 9 (Acti9 iC60)
- Acti 9 (Acti9 iK60)
- Acti 9 (Acti9 iID)
- Acti 9 (Acti9 iID K)
- Acti 9 (Acti9 iSW)
- Acti 9 (Acti9 iSW-NA)
- Multi 9 (Multi9 C60)
