Leitungsschutzschalter C60, UL489, 1P, 6A, D Charakteristik, 480Y/277V AC. Produktbereich: C60 - Produkt oder Komponententyp: Miniatur-Leitungsschutzschalter. Kurzbezeichnung des Geräts: C60 UL489 - Netzwerktyp: AC - Technologie der Auslöseeinheit: thermomagnetisch - Unterbrechungskapazität: 10 kA AIR gemäß CSA - 277V AC, 10 kA AIR gemäß UL 489 - 277V AC, 10 kA Icu gemäß IEC 60947-2 - 277V AC.
Produktmerkmale:

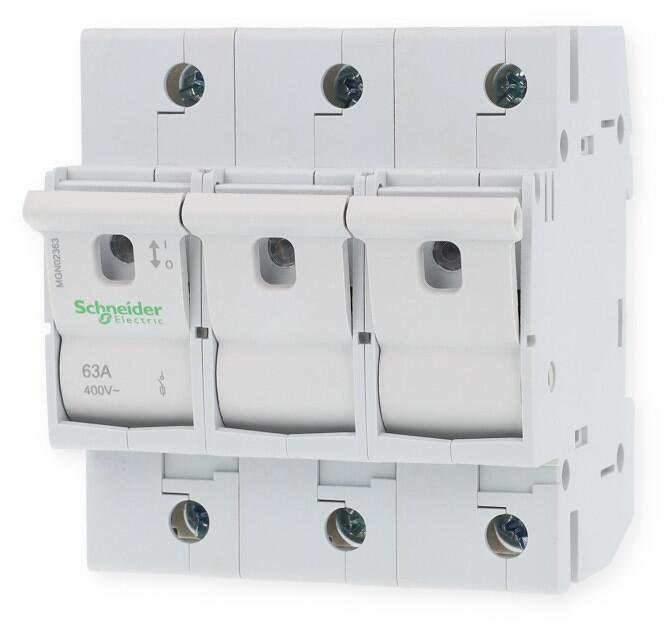

- Produktname: Acti 9 D0
- Produkt- oder Komponententyp: Sicherungslasttrennschalter
- Kurzbezeichnung des Geräts: D02
- Beschreibung der Pole: 3P
- Anzahl der geschützten Pole: 3
- Nutzungskategorie: AC-22A entspricht IEC 60947-3
- Nennstrom [In]: 63 A
- Sicherungskurve: GG / AM
- Sicherungsgröße: 15 x 36 mm
- [Ue] Betriebsbemessungsspannung: 230-400 V AC 50/60 Hz
- [Ui] Bemessungs-Isolationsspannung: 400 V
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Montagemodus: fixiert
- Montagehalterung: 35 mm symmetrische DIN-Schiene
- 9-mm-Raster: 9
- Höhe: 88 mm
- Breite: 81 mm
- Tiefe: 68 mm
- Mechanische Lebensdauer: 8500 Zyklen öffnen-schließen
- Elektrische Lebensdauer: 1500 Zyklen
- Anschlüsse ? Klemmen:
- Schraubklemmenleisten1,5?35 mm² fest
- Schraubklemmenleisten1,5?25 mm² flexibel
- Schraubklemmenleisten1,5?25 mm² flexibel mit Kabelende
- Drahtabisolierungslänge: 14 mm
- Anzugsmoment: 3 Nm
- Normen:
- IEC 60269-3
- EN 60947-3
- IEC 60269-1
- IEC 60947-3
- EN 60947-1
- IEC 60947-1
- Schutzart (IP): IP20
- Umgebungstemperatur bei Betrieb: -5?40 °C
- Umgebungstemperatur bei Lagerung: -25?55 °C
