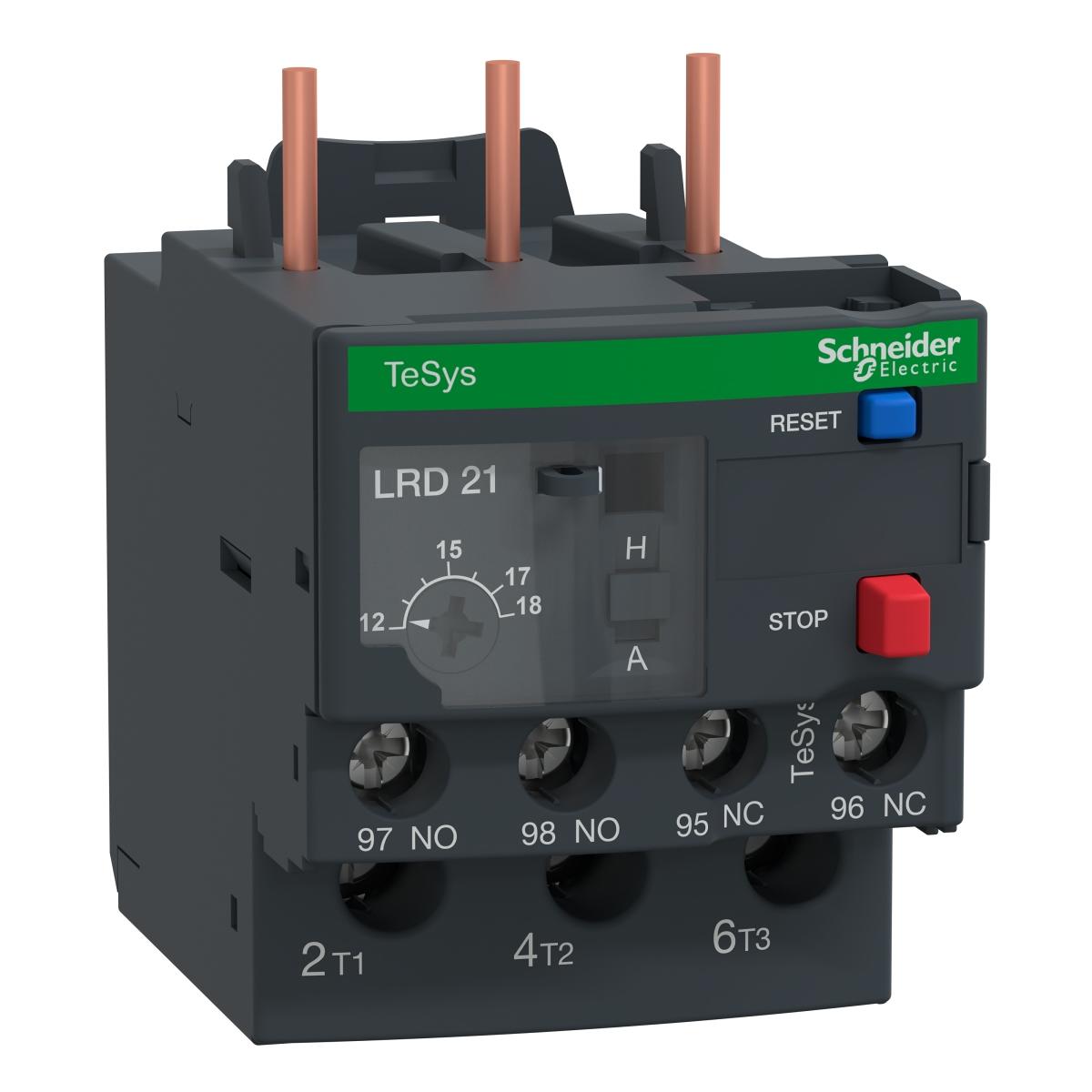

Schneider Electric LRD21 Motorschutzrelais 12-18A,1S+1Ö, Klasse 10A

TeSys LR ? 3-polige Motorschutzrelais. Motorschutzrelais. Einstellbereich-Relais 12-18 A, Max. Größe aM 20, Max. Größe BS88 32, Max. Größe gG 35, MTZ 01, Verwendung D18-D38. Temperaturkompensiert mit Differentialschutz. Mit manueller oder automatischer Rückstellung. Auslöseklasse 10 A. Schraubklemmen. Montage direkt unter das Schütz. Auf der Gerätefrontseite Wahl der Rückstellung manuell oder automatisch. Roter Taster zur Auslösung der Funktion -Test?. Blauer Taster für die Funktion -Aus? und -Manuelle Rückstellung?. Gelbe mechanische Anzeige erscheint bei Auslösung des Relais. Hilfsschalter 1S+1Ö.

Produktmerkmale:

• Produktname:
  • TeSys LRD
  • TeSys Deca
• Produkt- oder Komponententyp: thermisches Überlastrelais mit Differenzialschutz
• Relais Applikation: Motorschutz
• Produktkompatibilität:
  • LC1D32
  • LC1D18
  • LC1D25
  • LC1D38
• Netzwerktyp:
  • AC
  • DC
• Thermische Auslöseklasse: Klasse 10 A entspricht IEC 60947-4-1
• Einstellbereich für thermischen Schutz: 12?18 A
• [Ui] Bemessungs-Isolationsspannung:
  • Stromkreis: 600 V entspricht CSA
  • Stromkreis: 600 V entspricht UL
  • Stromkreis: 690 V entspricht IEC 60947-4-1
• Netzwerkfrequenz: 0 - 400 Hz
• Montagehalterung:
  • Platte, mit speziellem Zubehör
  • Schiene, mit speziellem Zubehör
  • Unter Schütz
• Auslöseschwelle: 1,14 +/- 0,06 Ir entspricht IEC 60947-4-1
• Aufbau der Hilfskontakte: 1 S + 1 Ö
• [Ith] Konventioneller thermischer Strom in freier Luft: 5 A für Signalschaltkreis
• Zulässiger Strom:
  • 1,5 A bei 240 V AC-15 für Signalschaltkreis
  • 0,1 A bei 250 V DC-13 für Signalschaltkreis
• [Ue] Betriebsbemessungsspannung: 690 V AC 0 - 400 Hz für Stromkreis entspricht IEC 60947-4-1
• Zugehörige Absicherung:
  • 4 A gG für Signalschaltkreis
  • 4 A BS für Signalschaltkreis
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
• Phasenausfall-Empfindlichkeit: Auslösestrom 130 % von Ir auf zwei Phasen, die letzte bei 0
• Kontrolltyp:
  • Rot Drucktaste: Stopp
  • Blau Drucktaste: Rückstellung
• Temperaturausgleich: -20?60 °C
• Anschlüsse ? Klemmen:
  • Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1?2,5 mm² flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1?2,5 mm² flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 Kabel(n) 1?2,5 mm² starr
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1,5?10 mm² flexibel ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1?4 mm² flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 1 Kabel(n) 1?6 mm² starr
• [M] Anzugsdrehmoment:
  • Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten
  • Stromkreis: 2,5 Nm - auf Schraubklemmenleisten
• Höhe: 66 mm
• Breite: 45 mm
• Tiefe: 70 mm
• Gewicht: 0,124 kg
• Klimafestigkeit: Entspricht IACS E10
• Schutzart: IP20 entspricht IEC 60529
• Umgebungstemperatur bei Betrieb: -20?60 °C ohne Leistungsminderung entspricht IEC 60947-4-1
• Umgebungstemperatur bei Lagerung: -60?70 °C
• Flammenfestigkeit: V1 entspricht UL 94
• Mechanische Robustheit:
  • Vibrationen: 6 Gn entspricht IEC 60068-2-6
  • Stöße: 15 Gn für 11 ms entspricht IEC 60068-2-7
• Durchschlagfestigkeit: 1,89 kV bei 50 Hz entspricht IEC 60947-1
• Normen:
  • EN/IEC 60947-4-1
  • EN/IEC 60947-5-1
  • UL 60947-4-1
  • UL 60947-5-1
  • CSA C22.2 Nr. 60947-4-1
  • CSA C22.2 Nr. 60947-5-1
  • GB/T 14048.4
  • GB/T 14048.5
  • EN 50495
• Produktzertifizierungen:
  • IEC
  • UL
  • CSA
  • CCC
  • EAC
  • BV
  • RINA
  • DNV-GL
  • LROS (Lloyds register of shipping)
  • ATEX INERIS
  • UKCA
