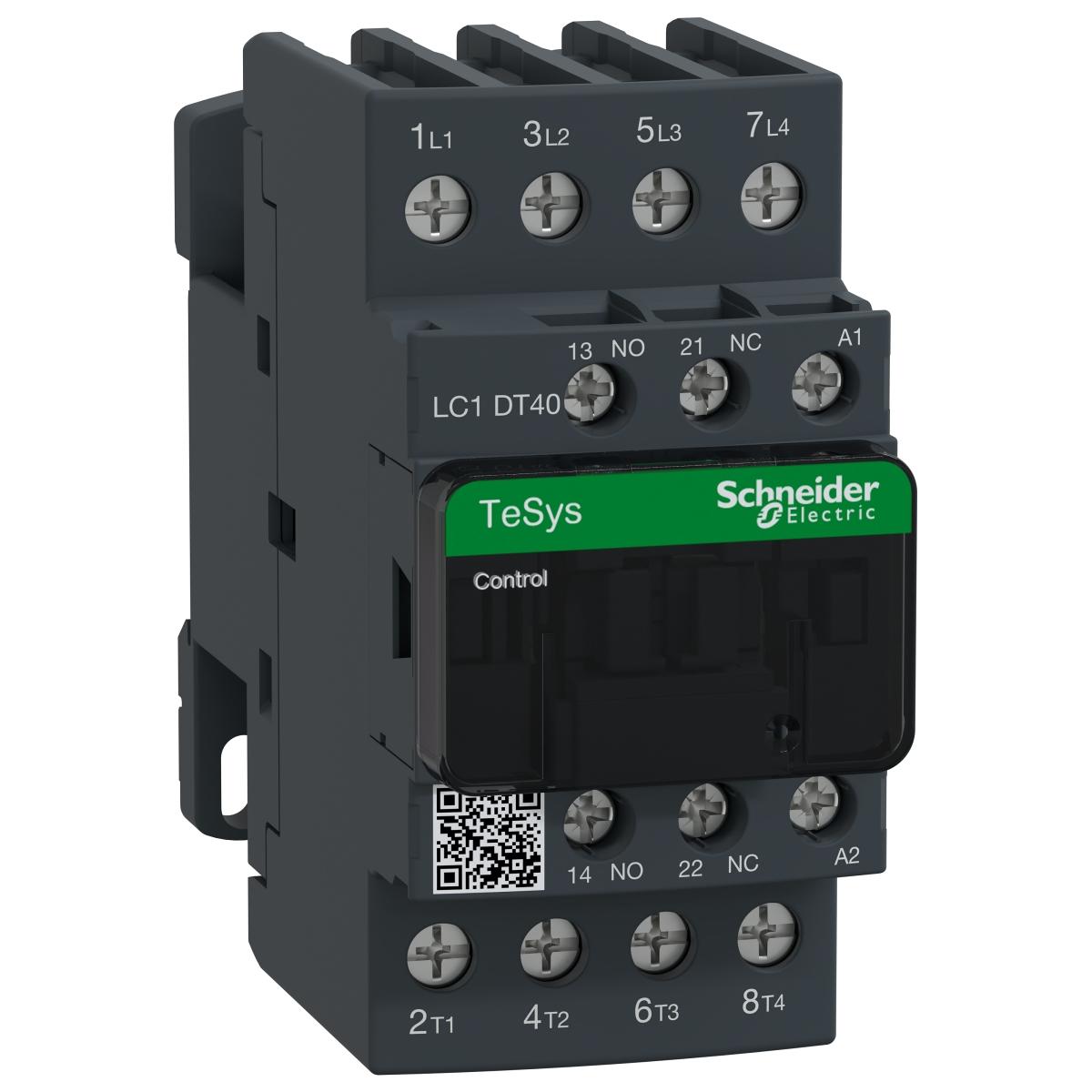

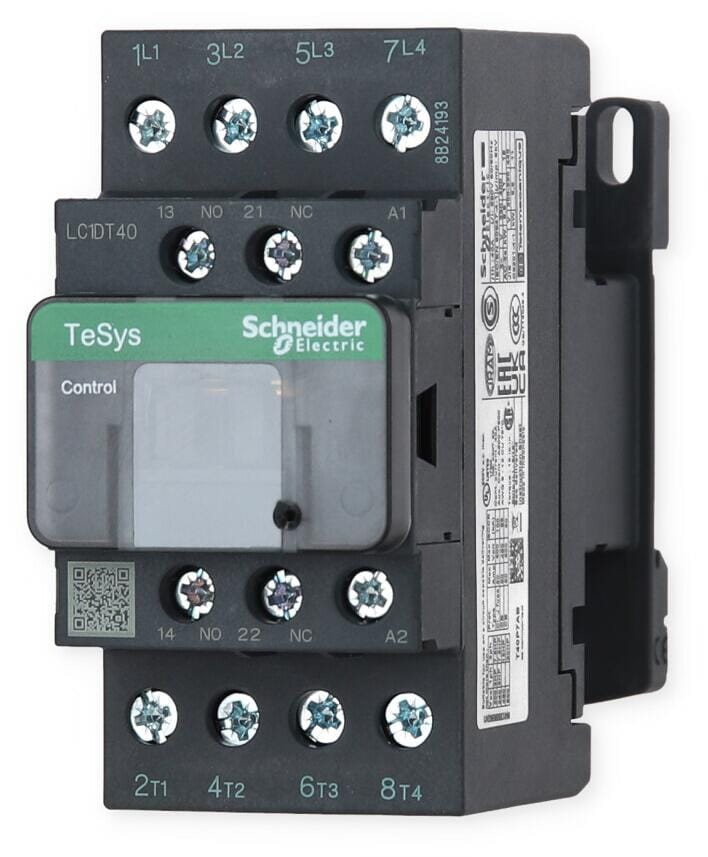

Schneider Electric LC1DT40P7 Leistungsschütz 4p 1S1Ö 40A AC1 230VAC

Leistungsschütz TeSys LC1D. 4 polig, 4 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Spule 230 V AC. Abmessung (BxHxT) 45x91x99 mm, Gewicht 0,425 kg. Kategorie AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, LROS (Lloyds register of shipping), RINA, UL, DNV, BV, CSA, GL, GOST. Produktstandards gem. Für Gebrauchskategorie AC-1 (ohmsche Lasten), z.B. für Umschaltung zwischen leistungsstarken Wechselstromverbrauchern.

Produktmerkmale:

• Produkt- oder Komponententyp: Schütz
• Anwendung des Schützes: Ohmsche Last
• Beschreibung der Pole: 4 P
• [Ue] Betriebsbemessungsspannung: Stromkreis: <= 690 V AC 25 - 400 Hz / Stromkreis: <= 300 V DC
• [Ie] Betriebsbemessungsstrom: 40 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
• [Uc] Steuerkreisspannung: 230 V AC 50/60 Hz
• Strommast Kontaktzusammensetzung: 4 S
• Kontaktkompatibilität: M 6
• Sicherheitsabdeckung: mit
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Schutzart (IP): IP20 Vorderseite entspricht IEC 60529

Nutzungskategorie:

• AC-1
• AC-3
• AC-3e
• AC-4

[Icw] Bemessungs-Kurzzeitstromfestigkeit:

• 50 A 40 °C - 10 min für Stromkreis
• 120 A 40 °C - 1 min für Stromkreis
• 240 A 40 °C - 10 s für Stromkreis
• 380 A 40 °C - 1 s für Stromkreis
• 100 A - 1 s für Signalschaltkreis
• 120 A - 500 ms für Signalschaltkreis
• 140 A - 100 ms für Signalschaltkreis

Zugehörige Absicherung:

• 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
• 63 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
• 40 A gG bei <= 690 V Koordination Typ 2 für Stromkreis

Durchschnittliche Impedanz:

• 2 MOhm - Ith 40 A 50 Hz für Stromkreis

Verlustleistung pro Pol:

• 3,2 W AC-1

[Ui] Bemessungs-Isolationsspannung:

• Stromkreis: 600 V CSA zertifiziert
• Stromkreis: 600 V UL zertifiziert
• Signalschaltkreis: 690 V entspricht IEC 60947-1
• Signalschaltkreis: 600 V CSA zertifiziert
• Signalschaltkreis: 600 V UL zertifiziert
• Stromkreis: 690 V entspricht IEC 60947-4-1

[Uimp] Bemessungs-Stoßspannungsfestigkeit:

• 6 kV entspricht IEC 60947

Steuerkreisspannungsgrenzen:

• 0,3 - 0,6 Uc (-40?70 °C): Abfallspannung AC 50/60 Hz
• 0,8 - 1,1Uc (-40?60 °C): Betrieb AC 50 Hz
• 0,85 - 1,1 Uc (-40?60 °C): Betrieb AC 60 Hz
• 1 - 1,1 Uc (60?70 °C): Betrieb AC 50/60 Hz

Maße und Gewicht:

• Höhe: 91 mm
• Breite: 45 mm
• Tiefe: 99 mm
• Gewicht: 0,425 kg
