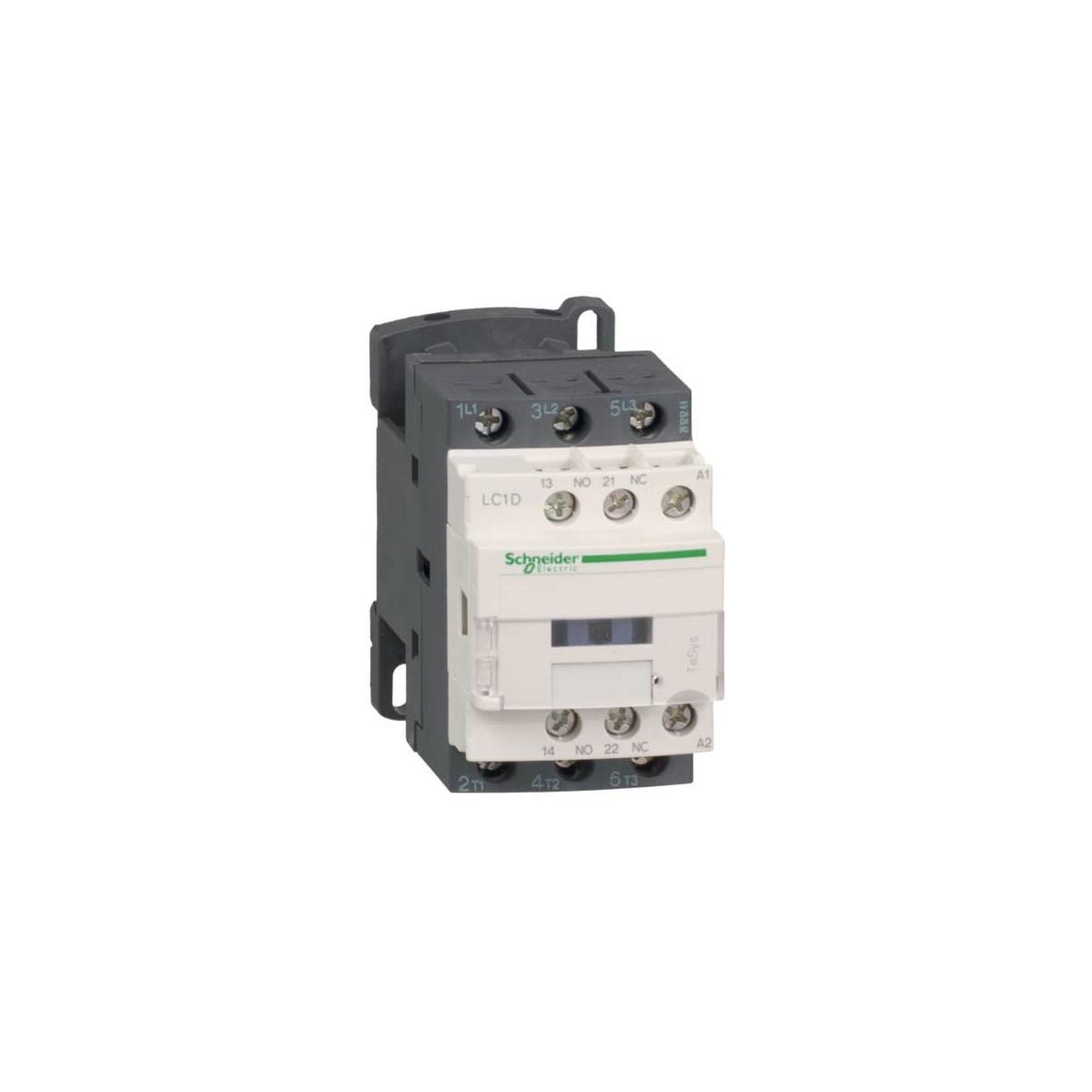

Leistungsschütz, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 24V 50/60Hz. Baureihe: TeSys - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: = 300 V DC für Hauptstromkreis, = 690 V AC 25...400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 18 A (= 60 °C) bei = 440 V AC AC-3 für Hauptstromkreis, 32 A (= 60 °C) bei = 440 V AC AC-1für Hauptstromkreis - Motorleistung (kW): 10 kW bei 500 V AC 50/60 Hz, 10 kW bei 660...690 V AC 50/60 Hz, 4 kW bei 220...230 V AC 50/60 Hz, 7.5 kW bei 380...400 V AC 50/60 Hz, 9 kW bei 415...440 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 15 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 5 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei
3-polig + Hilfsschalter 1S+1Ö, Gerätebreite 45mm bis 18,5kW und bzw. 55mm, mit Schraubklemmen (..AP7 EverLink-Klemmen).
Produktmerkmale:
- Geeignet für Reiheneinbau: nein
- Bemessungsbetriebsleistung bei AC-3, 40: 7,5
- Anzahl der Schließer als Hauptkontakte: 3
- Anzahl der Öffner als Hauptkontakte: 0
- Anzahl der Hilfskontakte als Schließer: 1
- Anzahl der Hilfskontakte als Öffner: 1
- Bemessungsbetriebsstrom Ie bei AC-3, 400: 18
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 32
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 24 ? 24
- Anschlussart Hauptstromkreis: Schraubanschluss
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsstrom Ie bei AC-4, 400: 9
- Bemessungsbetriebsleistung bei AC-4, 400 V: 4
| Produkttyp | Leistungsschütz |
