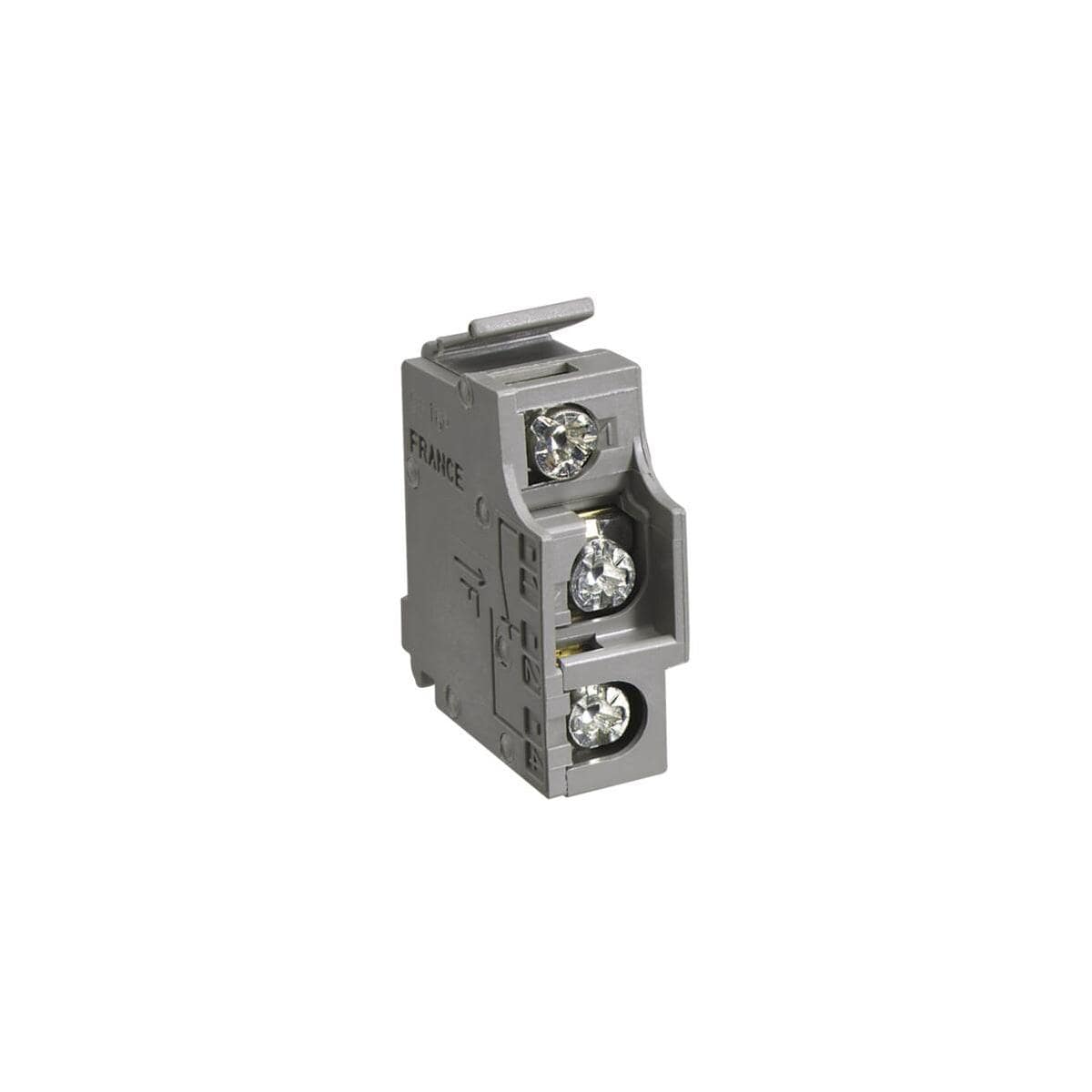

Compact NSX Zubehör. Hilfsschalter, 1W oder 1SD oder 1SDE oder 1SDV.
Produktmerkmale:
- Produkt- oder Komponententyp: Hilfskontakt
- Kurzbezeichnung des Geräts:
- Geräteanwendung: Überwachung des Leistungsschalterstatus
- Kompatible Produktfamilie:
- ComPact (ComPact NS630b - 1600)
- ComPact (ComPact NS1600b - 3200)
- ComPact (ComPacT INS)
- ComPact (Compact INV)
- ComPact (ComPact NSX)
- EasyPact (EasyPact CVS)
- PowerPact (PowerPact Multistandard)
- ComPact (ComPact NSX DC)
- Zusammensetzung der Signalkontakte: 1 S/Ö
- Fehlertyp: Allgemeiner elektrischer Fehler
- LEDs:
- ON/OFF-Anzeige für öffnen/schließen
- Auslöseanzeige für Relais-Auslöseanzeige
- Fehlerauslösung für elektrischer Fehler
- Typ der Zusatzkontakte:
- ON/OFF-Anzeige für öffnen/schließen
- Auslöseanzeige für Relais-Auslöseanzeige
- Fehlerauslösung für elektrischer Fehler
- Typ der Zusatzkontakte: Standard
- Montagemodus: Aufsteckbar
- [Ith] konventioneller thermischer Strom in freier Luft: 5 A
- Ausschaltvermögen:
- AC-12: 6 A bei 24 V AC 50/60 Hz
- AC-12: 6 A bei 48 V AC 50/60 Hz
- AC-12: 6 A bei 110 V AC 50/60 Hz
- AC-12: 6 A bei 220/240 V AC 50/60 Hz
- AC-12: 6 A bei 380/440 V AC 50/60 Hz
- AC-12: 6 A bei 480 V AC 50/60 Hz
- AC-12: 6 A bei 660/690 V AC 50/60 Hz
- AC-15: 6 A bei 24 V AC 50/60 Hz
- AC-15: 6 A bei 48 V AC 50/60 Hz
- AC-15: 5 A bei 110 V AC 50/60 Hz
- AC-15: 4 A bei 220/240 V AC 50/60 Hz
- AC-15: 2 A bei 380/440 V AC 50/60 Hz
- AC-15: 1,5 A bei 480 V AC 50/60 Hz
- AC-15: 0,1 A bei 660/690 V AC 50/60 Hz
- DC-12: 6 A bei 24 V DC 50/60 Hz
- DC-12: 2,5 A bei 48 V DC 50/60 Hz
- DC-12: 0,6 A bei 110 V DC 50/60 Hz
- DC-12: 0,3 A bei 250 V DC 50/60 Hz
- DC-14: 1 A bei 24 V DC 50/60 Hz
- DC-14: 0,2 A bei 48 V DC
- DC-14: 0,05 A bei 110 V DC
- DC-14: 0,03 A bei 250 V DC
- Mindestlast: 100 mA bei 24 V DC
- Hilfsanschlussklemme: Feder 0,5?1,5 mm² (AWG 20 - AWG 16)
- Zubehör-/Teilekategorie:
- Ersatzteil für ComPact NS630b - 1600
- Ersatzteil für ComPact NS1600b - 3200
