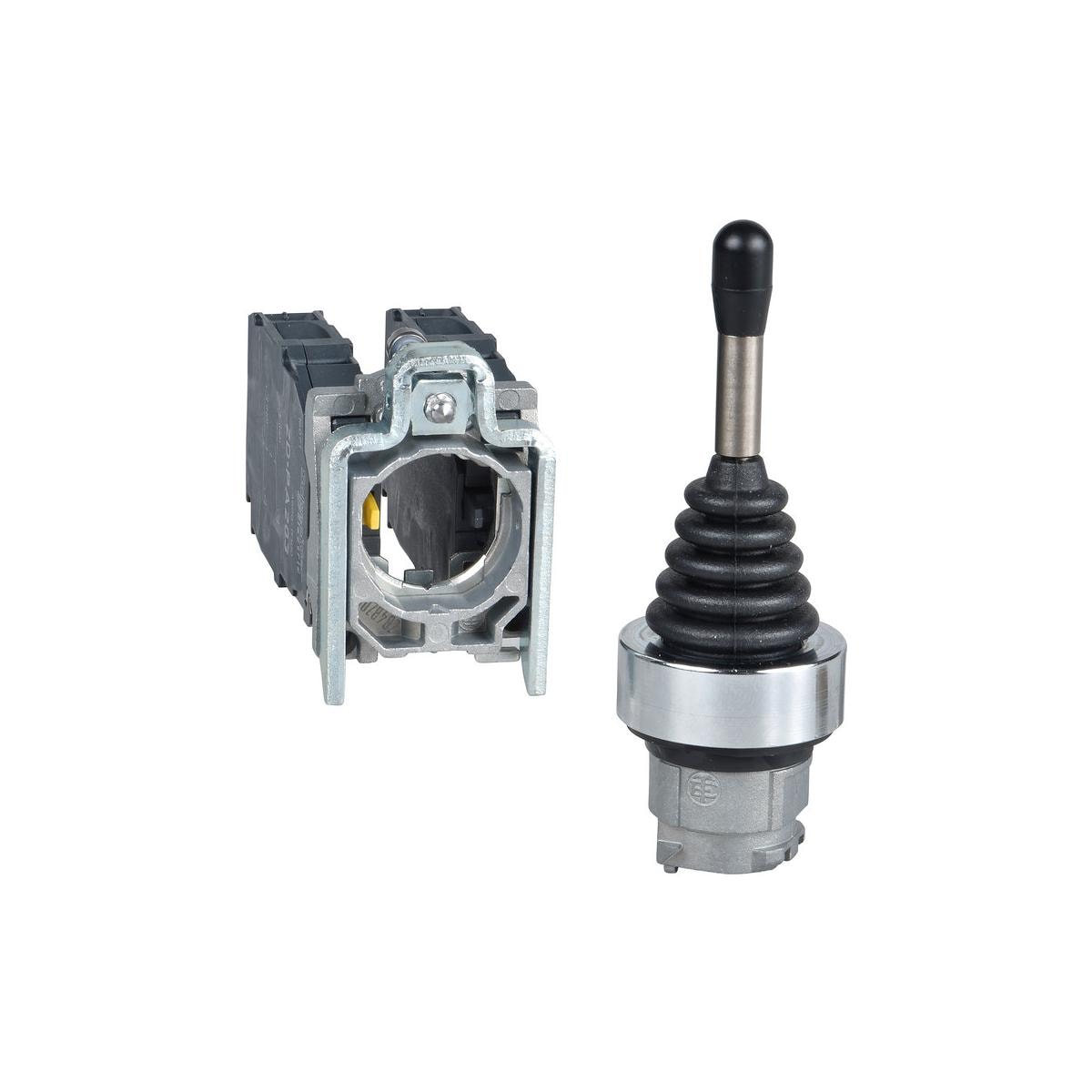

Schneider Electric Harmony XB4 Joystick, tastend, mit Rückzug, 4 Richtungen, 1-stufig, Metall, 22mm (XD4PA24)

Die Baureihe Harmony XB4 aus Metall bietet eine Vielzahl an 22 mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30 mm Einbaumaß. Aufgrund der Flexibilität und der extremen Robustheit eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Joystick in der Farbe schwarz verfügt über 4 Richtungen, die 1-stufig betätigt werden können und einen Rückzug zur Nullstellung haben. Das Gerät verfügt über 1 Schließer pro Richtung. Montiert in einer 22 mm Bohrung erfolgt der Anschluss des Geräts durch Federklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.

• Modularer Aufbau aus Metall für schnelle und einfache Installation
• Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
• Hohe Robustheit für raue Umgebungsbedingungen
• Hervorragende mechanische Verbindung mit dem Frontelement

Produktmerkmale:

• Produktbereich: Harmony XDA
• Produkt- oder Komponententyp: Joystick-Controller
• Blendenmaterial: Chrom-beschichtetes Metall
• Chrom-beschichtetes Metall: Zamak
• Montagedurchmesser: 22 mm
• Operatortyp: Rückstellung zur 0-Position, Handkurbel lang 54 mm Länge
• Betriebs-Positionsinformation: 5-Stellungen
• Betriebs-Richtungsinformation: 4 Richtungen
• Art und Zusammensetzung der Kontakte: 1 S
• Betrieb der Kontakte: Gestuft schaltend
• Anschlüsse ? Klemmen:
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht EN 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht EN 60947-1
• Gewicht: 0,133 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Form des Signaleinheitskopfes: rund
• Nocken pro Richtung: 1
• Verwendung der Kontakte: Standard
• Positive Öffnung: ohne
• Mechanische Lebensdauer: 1000000 Zyklen
• Anzugsdrehmoment: 0,8?1,2 Nm entspricht EN 60947-1
• Schraubenkopfform:
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Kurzschlussschutz: 10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
• [Ith] Konventioneller thermischer Strom in freier Luft: 10 A entspricht EN/IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung: 600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV entspricht EN 60947-1
• [Ie] Betriebsbemessungsstrom:
  • 0,1 A bei 250 V, DC-13, R300 entspricht EN/IEC 60947-5-1
  • 0,22 A bei 125 V, DC-13, R300 entspricht EN/IEC 60947-5-1
• Elektrische Lebensdauer:
  • 1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
  • 1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
• Elektrische Zuverlässigkeit:
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht EN/IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht EN/IEC 60947-5-4
• Gerätedarstellung: vollständiges Produkt
• Schutzbehandlung: TH
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb: -25?70 °C
• Schutzklasse für Stromschläge: Klasse I entspricht IEC 60536
• Schutzart (IP): IP66 entspricht IEC 60529
• Schutzart (NEMA):
  • NEMA 13
  • NEMA 4X
• Schutzart (IK): IK03 entspricht IEC 50102
• Normen:
  • EN/IEC 60947-5-1
  • UL 508
  • EN/IEC 60947-5-5
  • CSA C22.2 Nr. 14
  • JIS C8201-5-1
  • EN/IEC 60947-1
  • EN/IEC 60947-5-4
  • JIS C8201-1
• Produktzertifizierungen:
  • UL-gelistet
  • LROS (Lloyds register of shipping)
  • CSA
  • BV
  • DNV
  • GL
• Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit:
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
