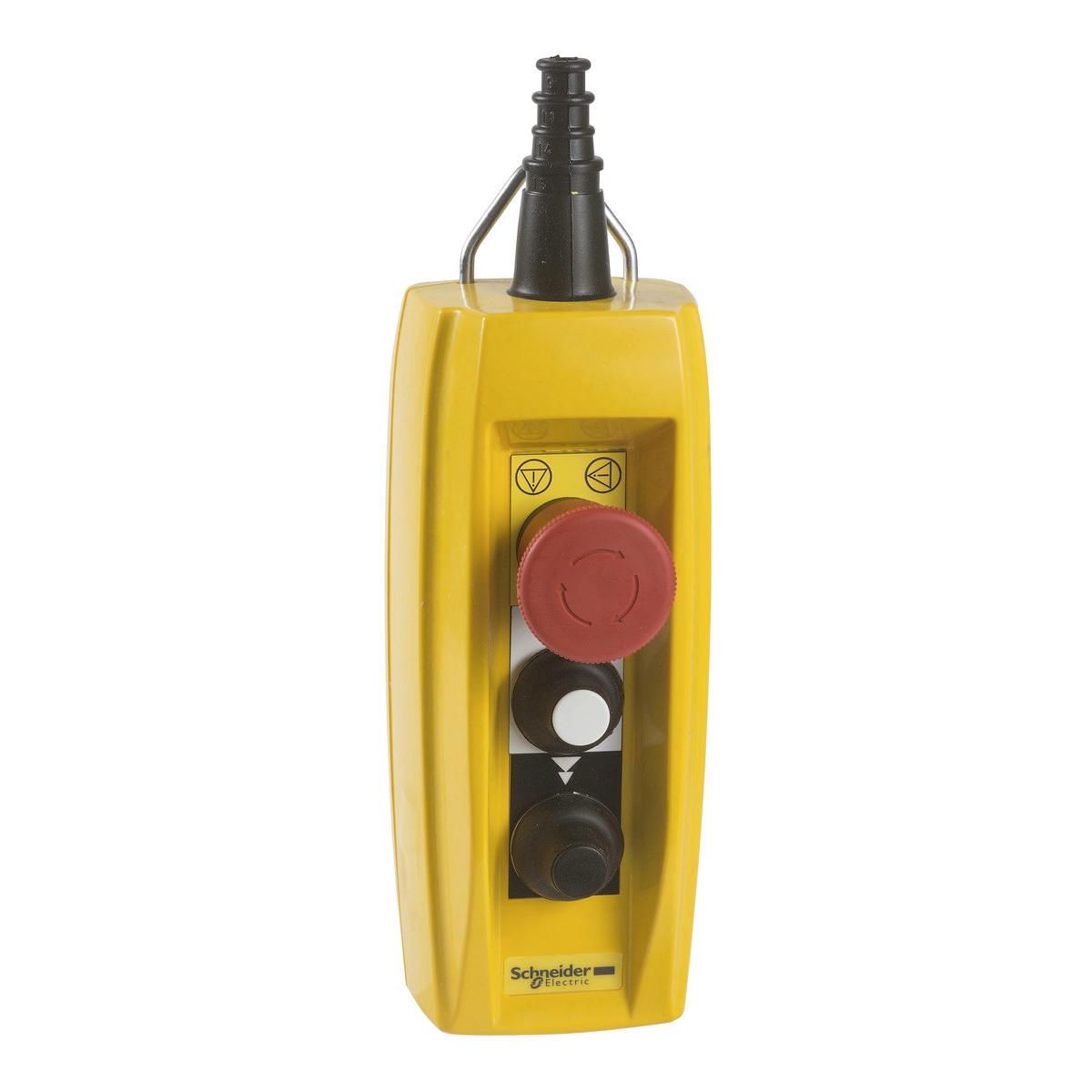

Hängetaster Harmony XACB. 2 Drucktaster, 1 x 40mm Not-Halt/Not-Aus überlistungssicher. Komplettgerät, schutzisoliert, für Steuerstromkreise, zum Schalten von Motoren mit 1 Geschwindigkeit. 2 Befehlsstellen, 2 Drehrichtungen, gegeneinander mechanisch verriegelt.
Produktmerkmale:
- Produktbereich: Harmony XAC
- Produkt- oder Komponententyp: Pendel-Steuerstation
- Typ der Bedieneinheit: doppelt isoliert
- Gehäusematerial: glasfaserverstärktes Polyester
- Stromkreistyp: Stromkreistyp
- Gehäusetyp: komplett betriebsbereit
- Anwendung der Bedieneinheit: Steuerung von 2-Gangwindenmotor
- Zusammenstellung Gehäuse: 2 Drucktasten + 1 Not-Aus
- Steuertastentyp:
- Stopp-Tastschalter Ø 40 mm 3Ö Verriegelung
- Erste Drucktaste 2-polig raise, slow-fast
- Zweite Drucktaste 2-polig lower, slow-fast
- Produktkompatibilität:
- XESD1291 für Umkehrvorgang
- XACS499 für Nothalt
- Mechanische Verriegelung: mit
- Farbe: gelb
- Gewicht: 0,99 kg
- Anschlüsse ? Klemmen:
- Schraubklemmenleisten,1 x 2,5 mm² mit oder ohne Kabelende
- Schraubklemmenleisten,2 x 1,5 mm² mit oder ohne Kabelende
- Normen:
- EN/IEC 60947-5-1
- EN/IEC 60204-32
- CSA C22.2 Nr. 14
- Produktzertifizierungen: CSA-Type 4
- Schutzbehandlung: TH
- Umgebungstemperatur bei Betrieb: -25?70 °C
- Umgebungstemperatur bei Lagerung: -40?70 °C
- Vibrationsfestigkeit: 15 gn (f= 10?500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit: 100 gn entspricht IEC 60068-2-27
- Überspannungskategorie: Klasse II entspricht IEC 61140
- Schutzart (IP): IP65 entspricht IEC 60529
- Mechanische Lebensdauer: 1000000 Zyklen
- Kabeleinführung: Gummischlauch mit abgesetzter Durchführung 10?22 mm
- thermischer Strom [Ithe]: 12 A
- Nennisolationsspannung Ui: Not-Aus-Kontakt: 400 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- 600 V entspricht CSA
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht IEC 60947-1
- Betrieb der Kontakte: mit Sprungfunktion
- Betätigungskraft:
- 17 N Drucktaste
- 40 N Not-Aus
- Kurzschlussschutz: 10 A Sicherungsschutz von Patrone Sicherung Typ aM
- Nennleistung in PS:
- 2 hp bei 240 V, CSA zertifiziert
- 3 hp bei 600 V, CSA zertifiziert
- 5 hp bei 400 V, CSA zertifiziert
- Nennbetriebsleistung in W:
- 2200 W AC-3 bei 240 V entspricht IEC 60947-3 appendix A
- 2200 W AC-3 bei 400 V entspricht IEC 60947-3 appendix A
- 2200 W AC-4 bei 240 V entspricht IEC 60947-3 appendix A
- 2200 W AC-4 bei 400 V entspricht IEC 60947-3 appendix A
