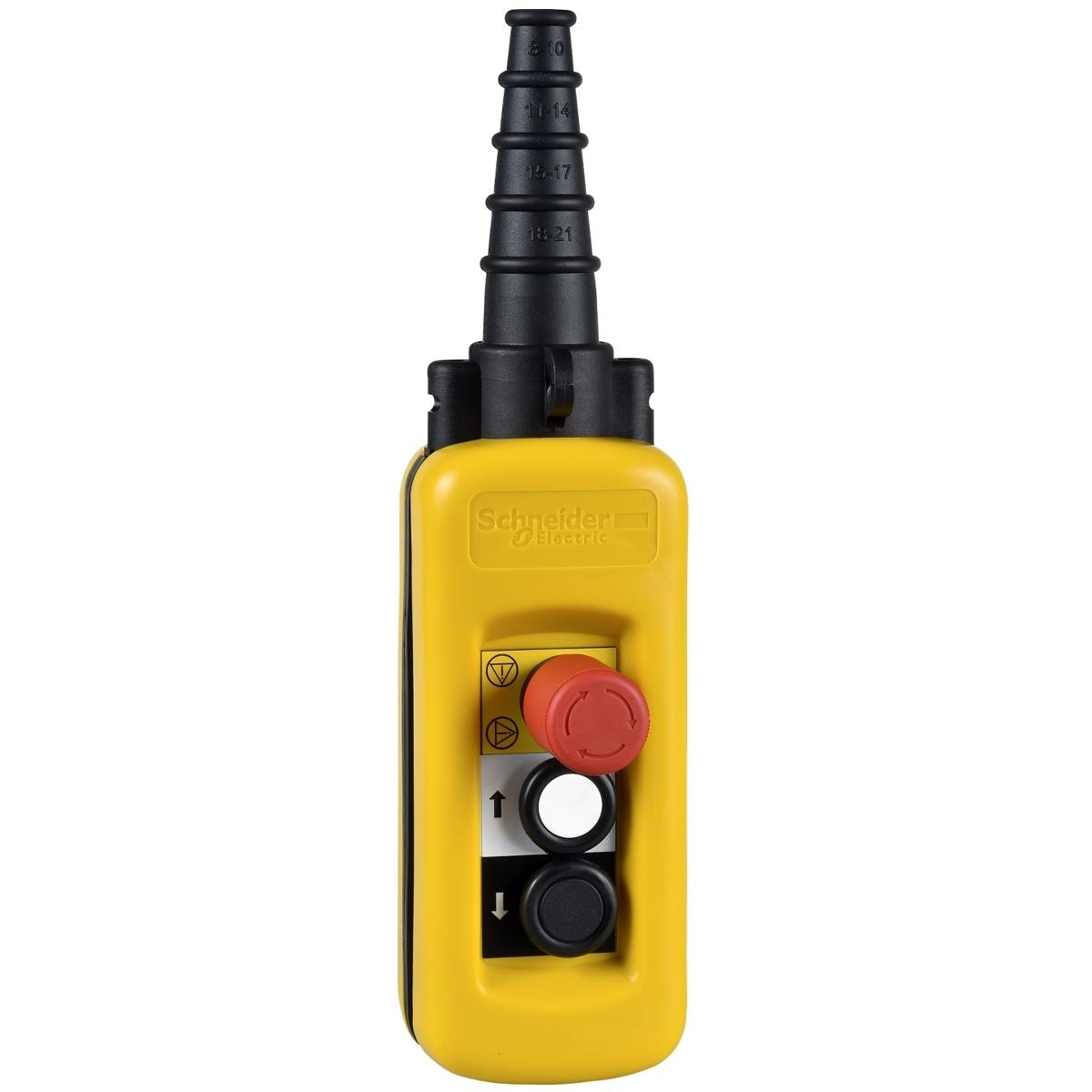

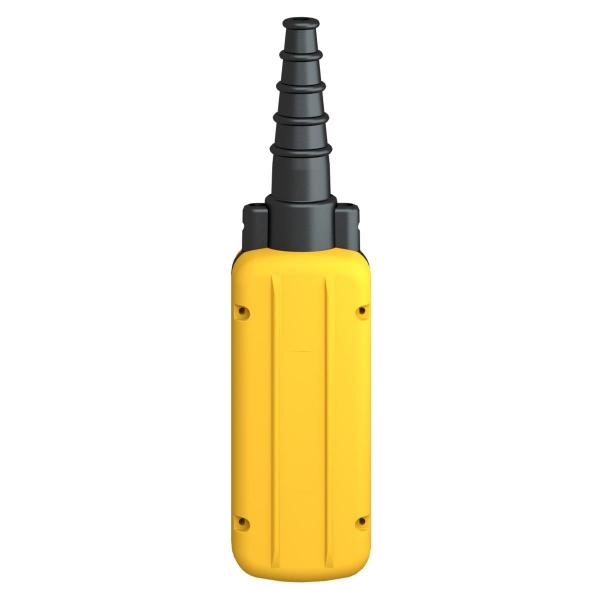

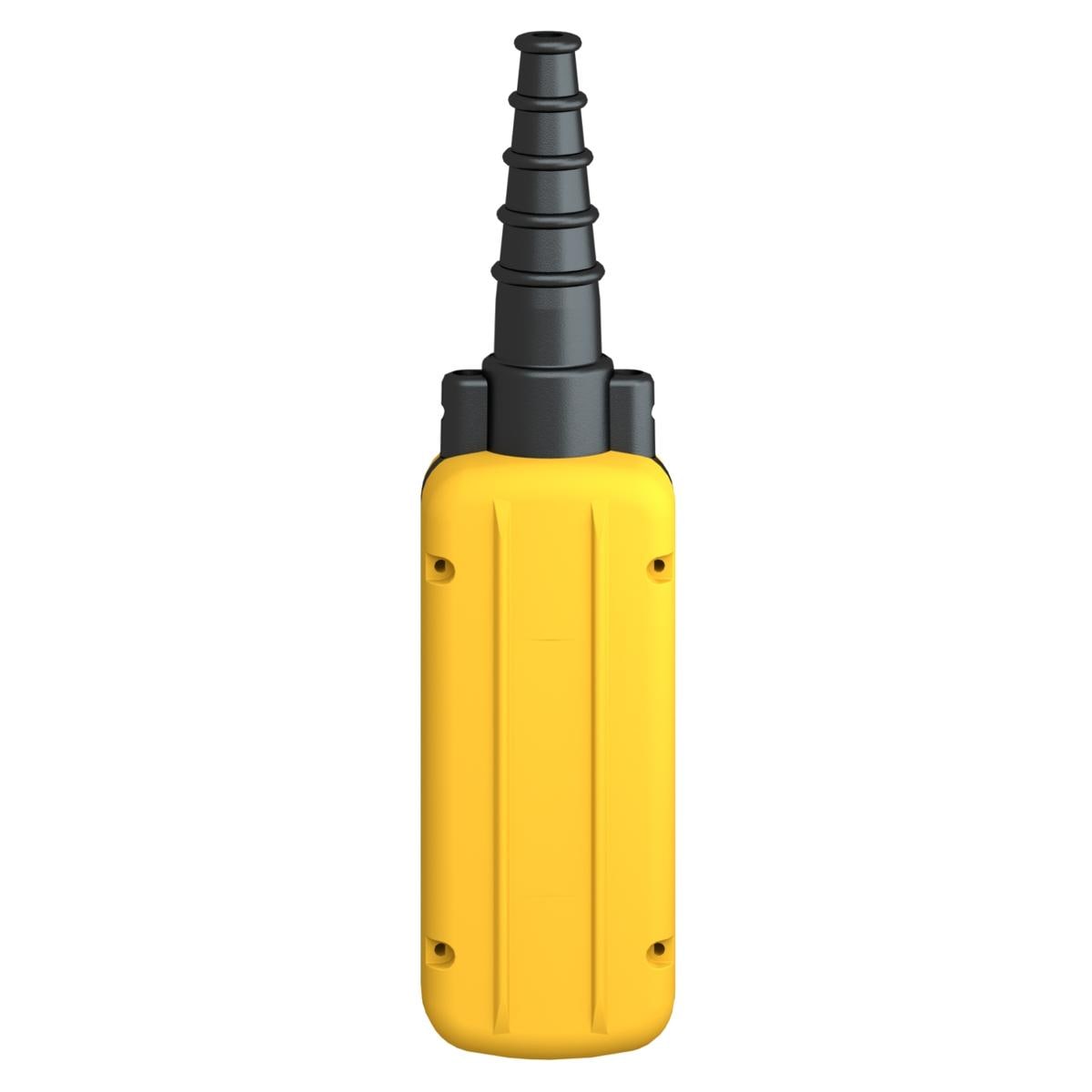

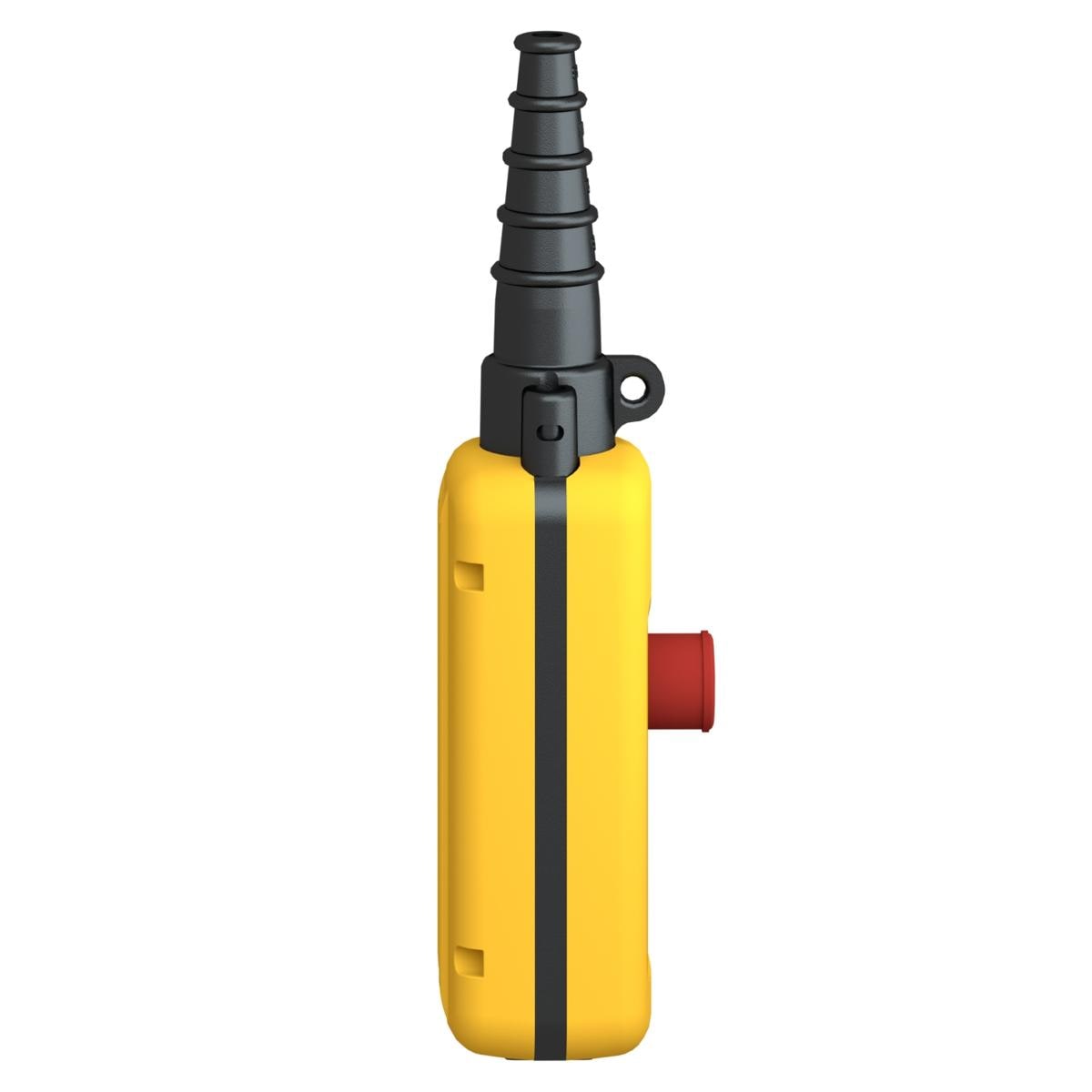

Schneider Electric Harmony XACA Hängetaster, 2-Drucktaster, 1NOT-HALT/NOT-AUS Taster (XACA2713)

Hängetaster Harmony XACA. 2 Drucktaster, 1 x 30 mm Not-Halt / Not-Aus überlistungssicher. Komplettgerät, schutzisoliert, für Steuerstromkreise, zum Schalten von Motoren mit 1 Geschwindigkeit. 2 Befehlsstellen, 2 Drehrichtungen, gegeneinander mechanisch verriegelt.

Produktmerkmale:

• Produktbereich: Harmony XAC
• Produkt- oder Komponententyp: Pendel-Steuerstation
• Typ der Bedieneinheit: doppelt isoliert
• Gehäusematerial: Polypropylen
• Stromkreistyp: Steuerkreis
• Gehäusetyp: Komplett betriebsbereit
• Anwendung der Bedieneinheit: Steuerung eines Eingangwindenmotors
• Zusammenstellung Gehäuse: 2 Drucktasten + 1 Not-Aus
• Steuertastentyp:
  • Erste Drucktaste 1 S raise, slow
  • Zweite Drucktaste 1 S lower, slow
  • Stopp-Tastschalter Ø 30 mm 1 Ö Verriegelung
• Produktkompatibilität:
  • ZB2BE101 für jede Richtung
  • ZB2BE102 für Nothalt
• Mechanische Verriegelung: mit
• Farbe der Bedieneinheit: gelb
• Anschlüsse ? Klemmen:
  • Schraubklemmenleisten,1 x 0,5 - 2,5 mm² ohne Kabelende
  • Schraubklemmenleisten,1 x 0,5-2 x 1,5 mm² mit Kabelende
• Normen:
  • EN/IEC 60947-5-1
  • EN/IEC 60204-32
  • CSA C22.2 Nr. 14
  • UL 508
• Produktzertifizierungen:
  • CCC
  • GOST
• Schutzbehandlung: TH
• Umgebungstemperatur bei Betrieb: -25?70 °C
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Vibrationsfestigkeit: 15 gn (f= 10?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit: 100 gn entspricht IEC 60068-2-27
• Überspannungskategorie: Klasse II entspricht IEC 61140
• Schutzart (IP): IP65 entspricht IEC 60529
• Schutzart (IK): IK08 entspricht EN 50102
• Mechanische Lebensdauer: 1000000 Zyklen
• Kabeleinführung: Gummischlauch mit abgesetzter Durchführung 8?26 mm
• Kontaktcodebezeichnung:
  • A600 AC-15, Ue = 240 V, Ie = 3 A entspricht IEC 60947-5-1 Anhang A
  • A600 AC-15, Ue = 600 V, Ie = 1,2 A entspricht IEC 60947-5-1 Anhang A
  • Q600 DC-13, Ue = 250 V, Ie = 0,27 A entspricht IEC 60947-5-1 Anhang A
  • Q600 DC-13, Ue = 600 V, Ie = 0,1 A entspricht IEC 60947-5-1 Anhang A
• Thermischer Strom [Ithe]: 10 A
• Nennisolationsspannung Ui: 600 V (Verschmutzungsgrad 3)
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht IEC 60947-1
• Betrieb der Kontakte: Gestuft schaltend
• Max. Widerstand zwischen den Klemmen: 25 MOhm
• Betätigungskraft:
  • 10 N Drucktaste
  • 8 N Not-Aus
• Kurzschlussschutz: 10 A Sicherungsschutz von Patrone Sicherung Typ gG
• Nennbetriebsleistung in W:
  • 40 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 120 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
  • 48 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 48 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
  • 65 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 24 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
• Klemmenbeschreibung ISO Nr. 1: (13-14) S
• Klemmenbeschreibung ISO Nr. 2: 11-12) NC
• Klemmenbezeichnung: (13-14) NO / (11-12) NC
• Gewicht: 0,575 kg
