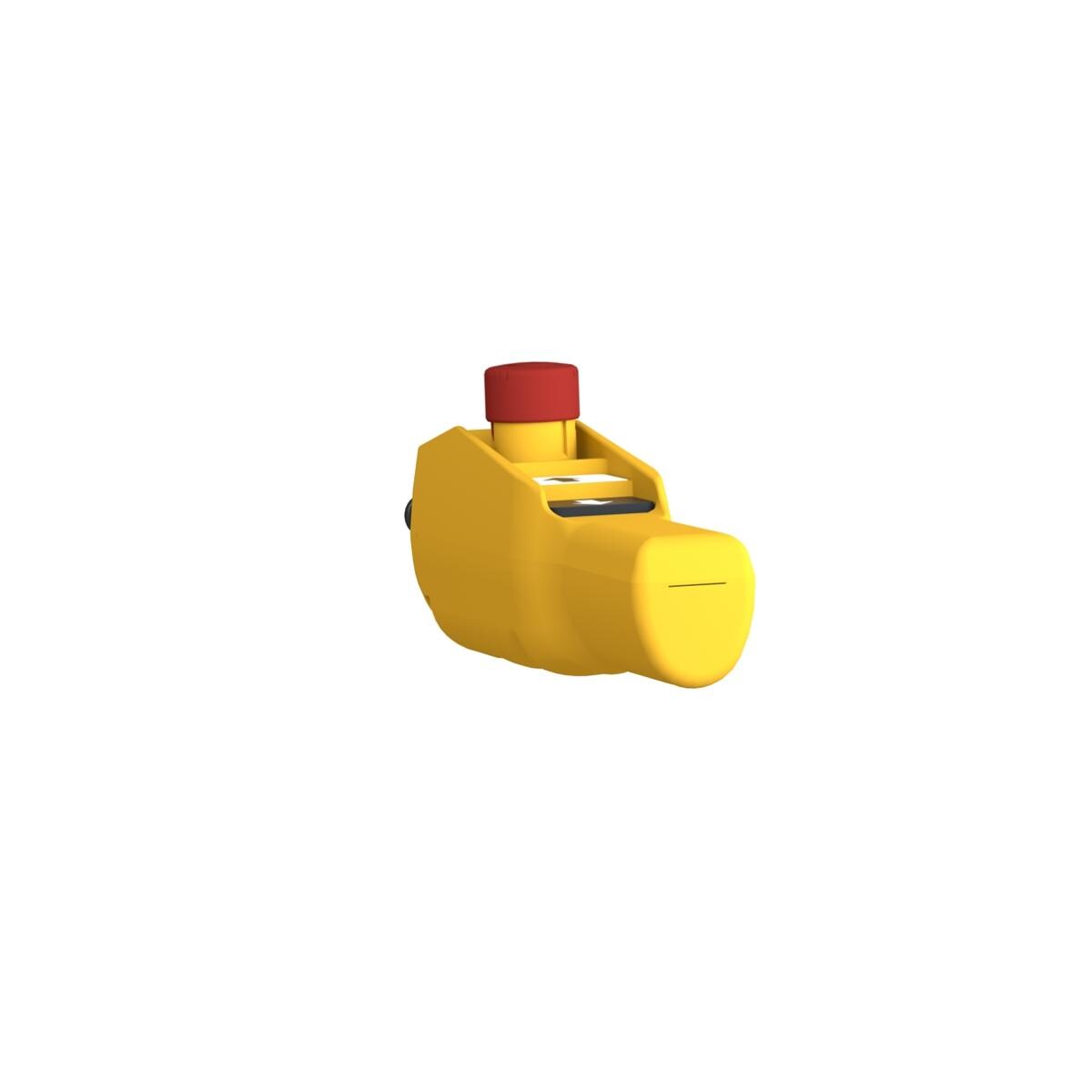

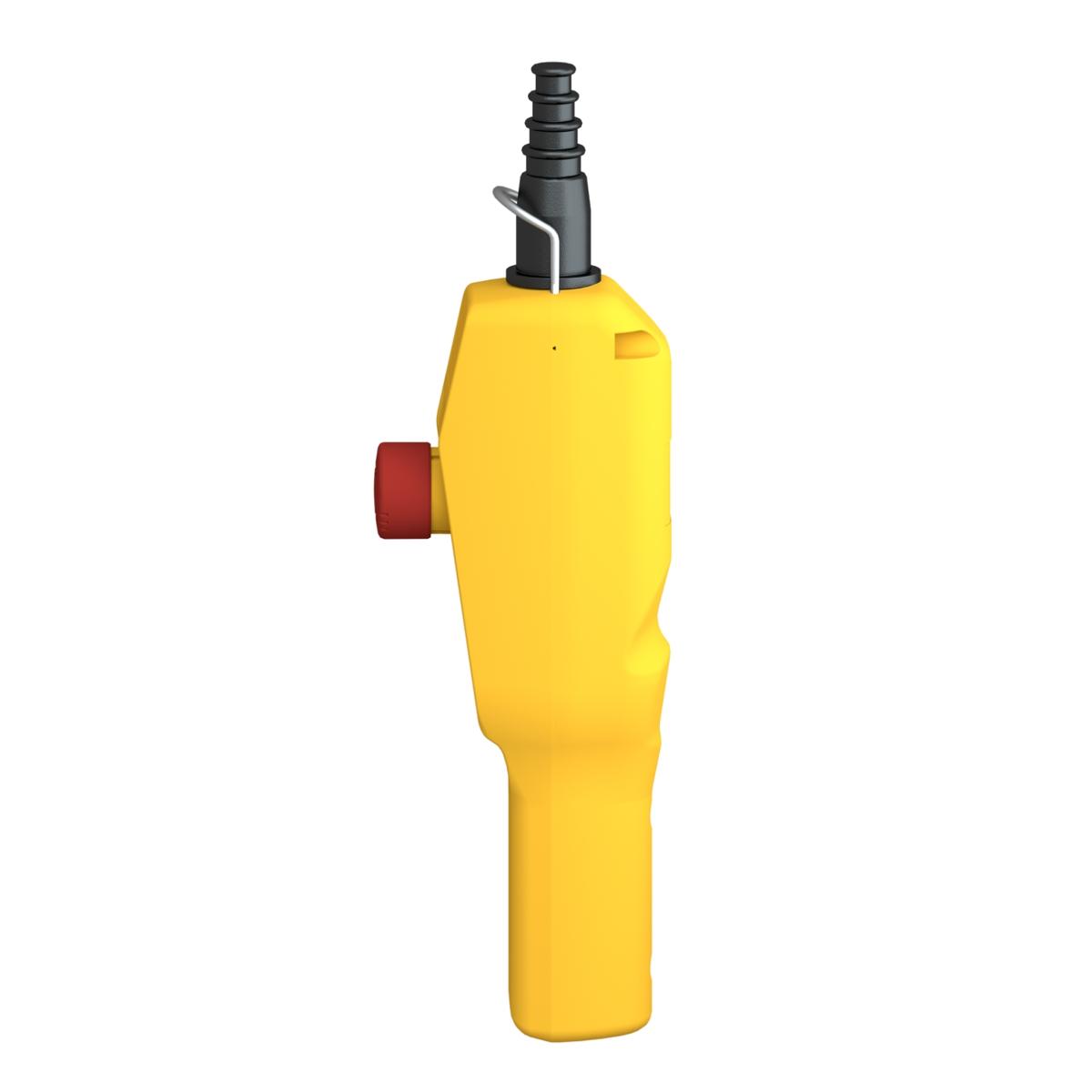

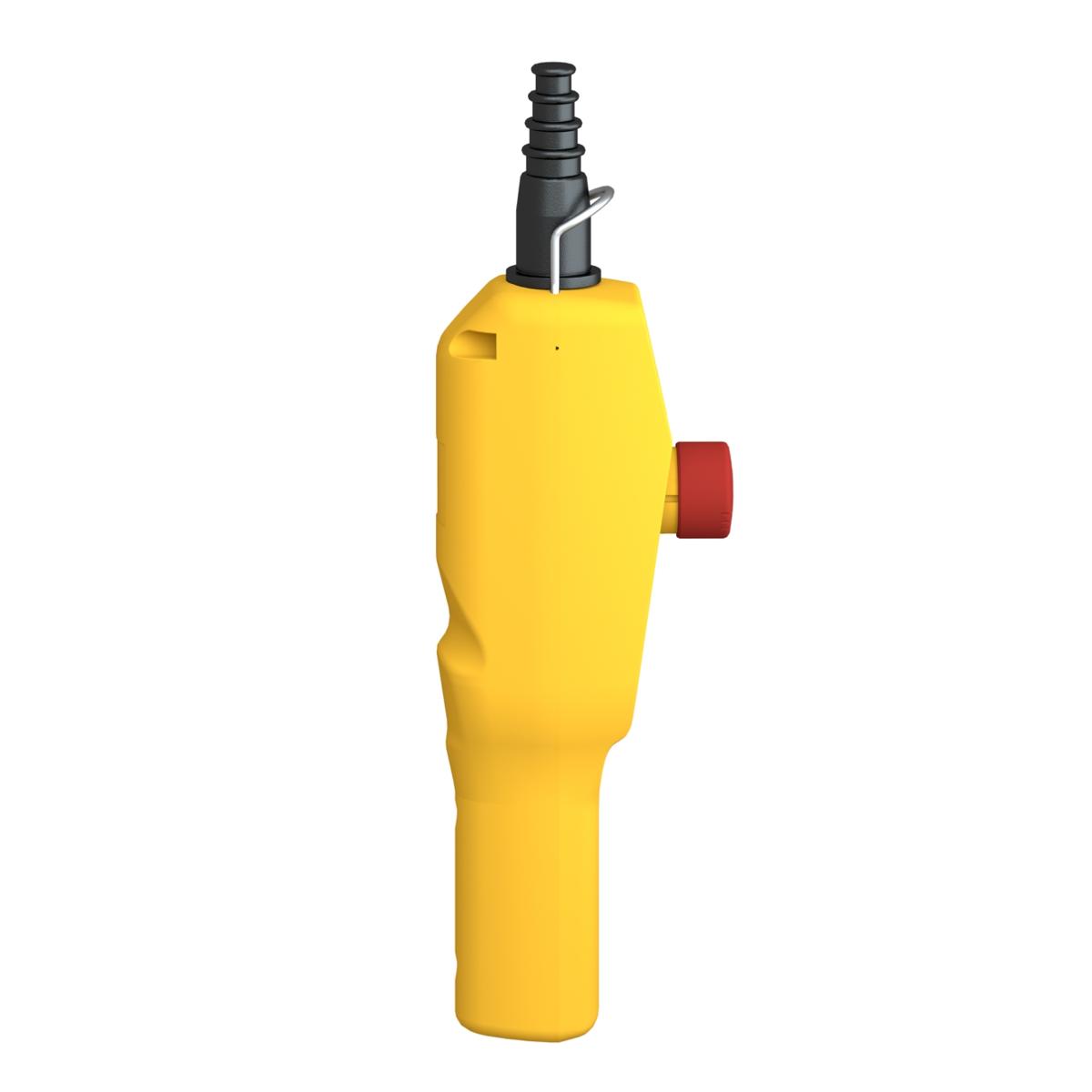

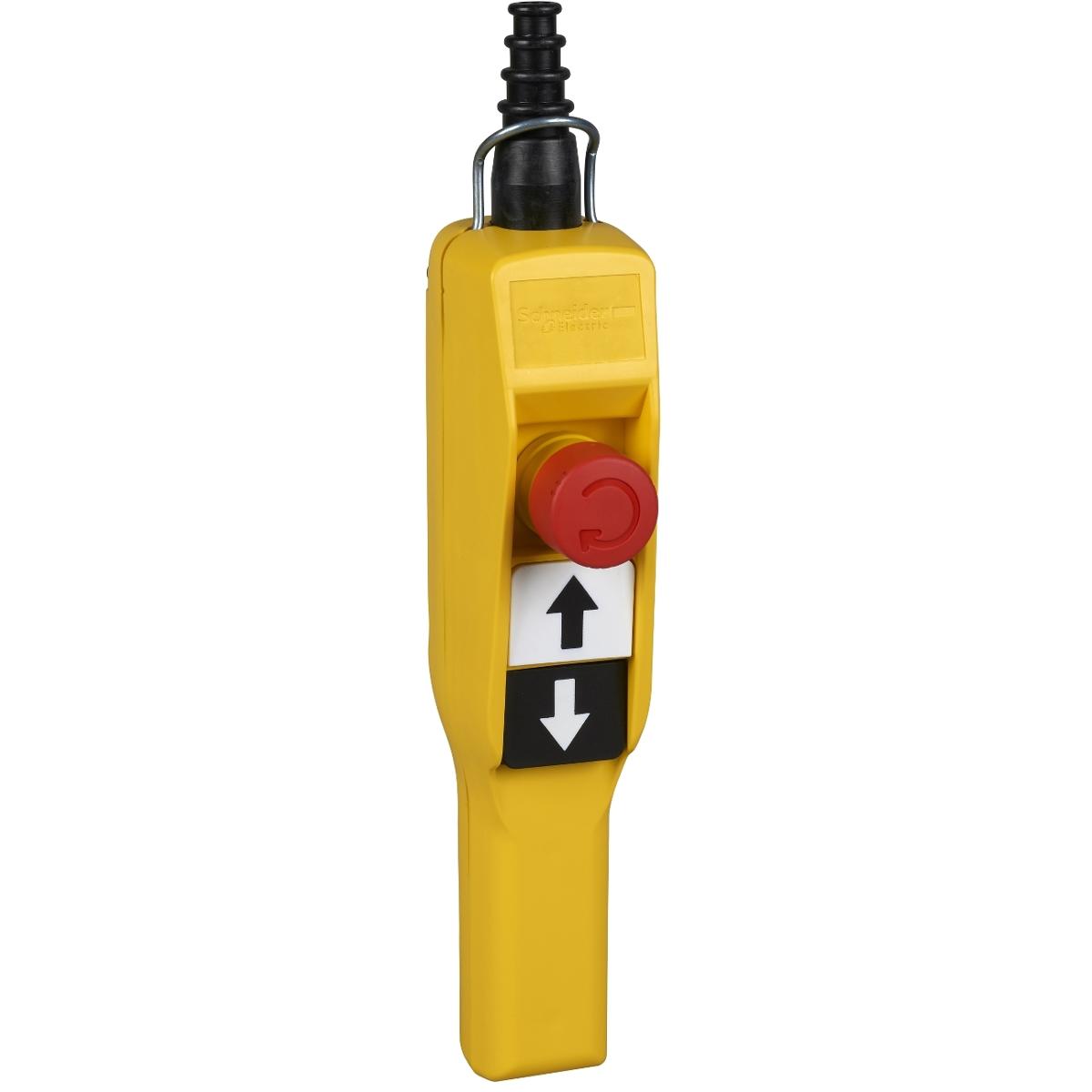

Hängetaster Harmony XACA. 2 Drucktaster, 1 x 30 mm Not-Halt/Not-Aus überlistungssicher. Komplettgerät, schutzisoliert, für Steuerstromkreise, zum Schalten von Motoren mit 1 Geschwindigkeit. 2 Befehlsstellen, 2 Drehrichtungen, gegeneinander mechanisch verriegelt.
Produktmerkmale:
- Produktbereich: Harmony XAC
- Produkt- oder Komponententyp: Pendel-Steuerstation
- Kurzbezeichnung des Geräts: XACA-Pistolengriff
- Typ der Bedieneinheit: Doppelt isoliert
- Gehäusematerial: Polypropylen
- Kontrolltyp: Intuitiv
- Elektrischer Schaltkreistyp: Steuerkreis
- Gehäusetyp: Komplett betriebsbereit
- Anwendung der Bedieneinheit: Steuerung eines Eingangswindenmotors
- Zusammenstellung Gehäuse: 2 Drucktasten + 1 Not-Aus
- Steuertastentyp:
- Stopp-Tastschalter Ø 30 mm 1 Ö Verriegelung
- Erste Drucktaste 1Ö+1S raise, slow
- Zweite Drucktaste 1Ö+1S lower, slow
- Produktkompatibilität:
- ZB2BE102 für Nothalt
- ZB2BE102 + ZB2BE101 für jede Richtung
- Mechanische Verriegelung: mit mechanischer Verriegelung
- Farbe: gelb
- Anschlüsse ? Klemmen:
- Schraubklemmenleisten,1 x 2,5 mm² mit oder ohne Kabelende
- Schraubklemmenleisten,2 x 1,5 mm² mit oder ohne Kabelende
- Normen:
- EN/IEC 60204-32
- CSA C22.2 Nr. 14
- EN/IEC 60947-5-1
- UL 508
- Produktzertifizierungen: UL / CSA
- Schutzbehandlung: TH
- Umgebungstemperatur bei Betrieb: -25?70 °C
- Umgebungstemperatur bei Lagerung: -40?70 °C
- Vibrationsfestigkeit: 15 gn (f= 10?500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit: 100 gn entspricht IEC 60068-2-27
- Überspannungskategorie: Klasse II entspricht IEC 61140
- Schutzart (IP): IP65 entspricht IEC 60529
- Schutzart (IK): IK08 entspricht EN 50102
- Mechanische Lebensdauer: 1000000 Zyklen
- Kabeleinführung: Gummischlauch mit abgesetzter Durchführung 7?15 mm
- Thermischer Strom [Ithe]: 10 A
- Nennisolationsspannung Ui: 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht IEC 60947-1
- Betrieb der Kontakte: Gestuft schaltend
- Max. Widerstand zwischen den Klemmen: 25 MOhm
- Betätigungskraft: 13?15 N
- Kurzschlussschutz: 10 A Sicherungsschutz von Patrone Sicherung Typ gG
- Nennbetriebsleistung in W:
- 40 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 120 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
- 48 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 48 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
- 65 W DC-13 für 1000000 Zyklen, Betriebsgeschwindigkeit <60 cyc/mn bei 24 V, Belastungsfaktor = 0,5 (induktiv Belastung) entspricht IEC 60947-5-1 Anhang C
- Klemmenbeschreibung ISO Nr. 1: (13-14) S / (11-12) NC
- Klemmenbeschreibung ISO Nr. 2: (11-12) NC
- Klemmenbezeichnung: (13-14) NO / (11-12) NC
- Gewicht: 0,34 kg
