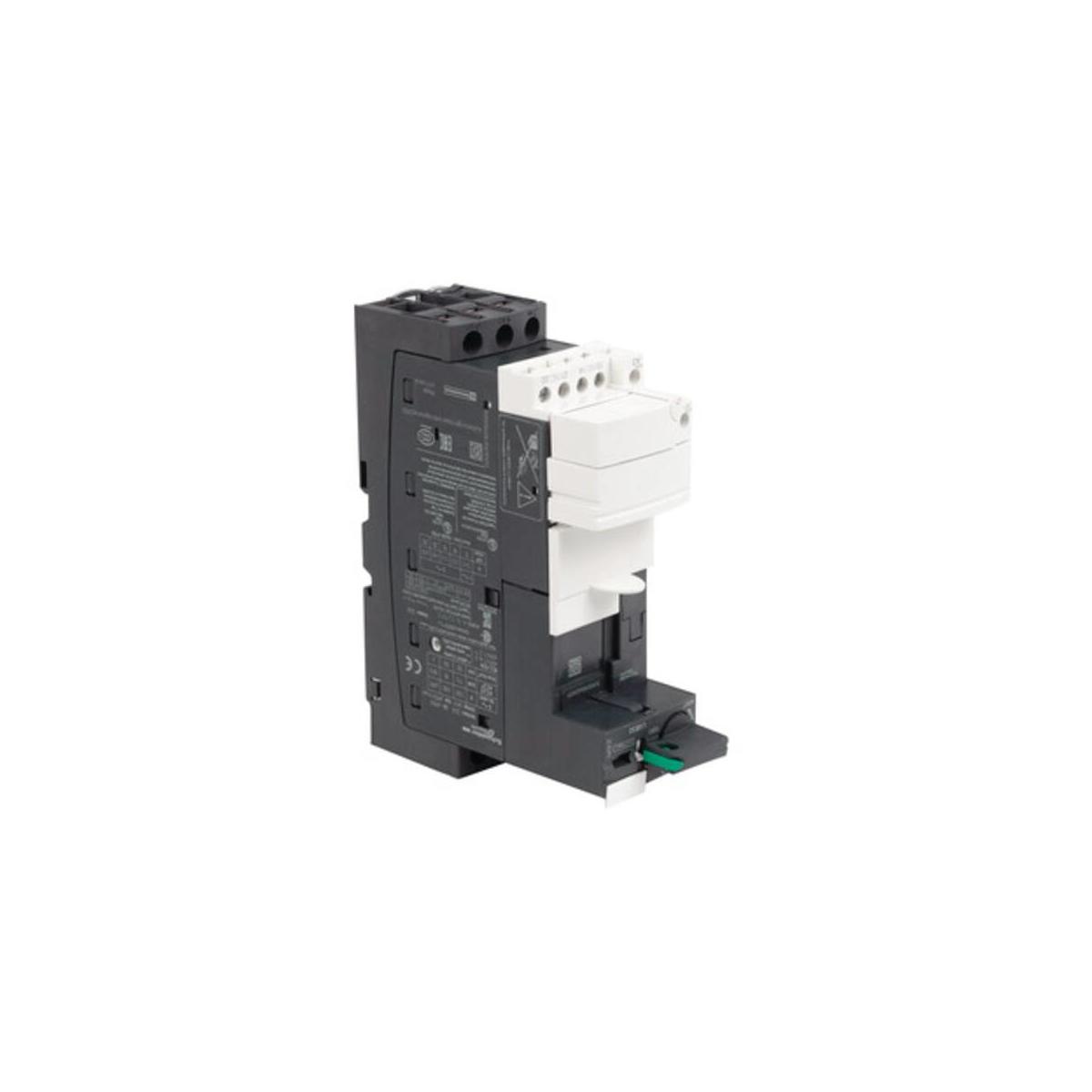

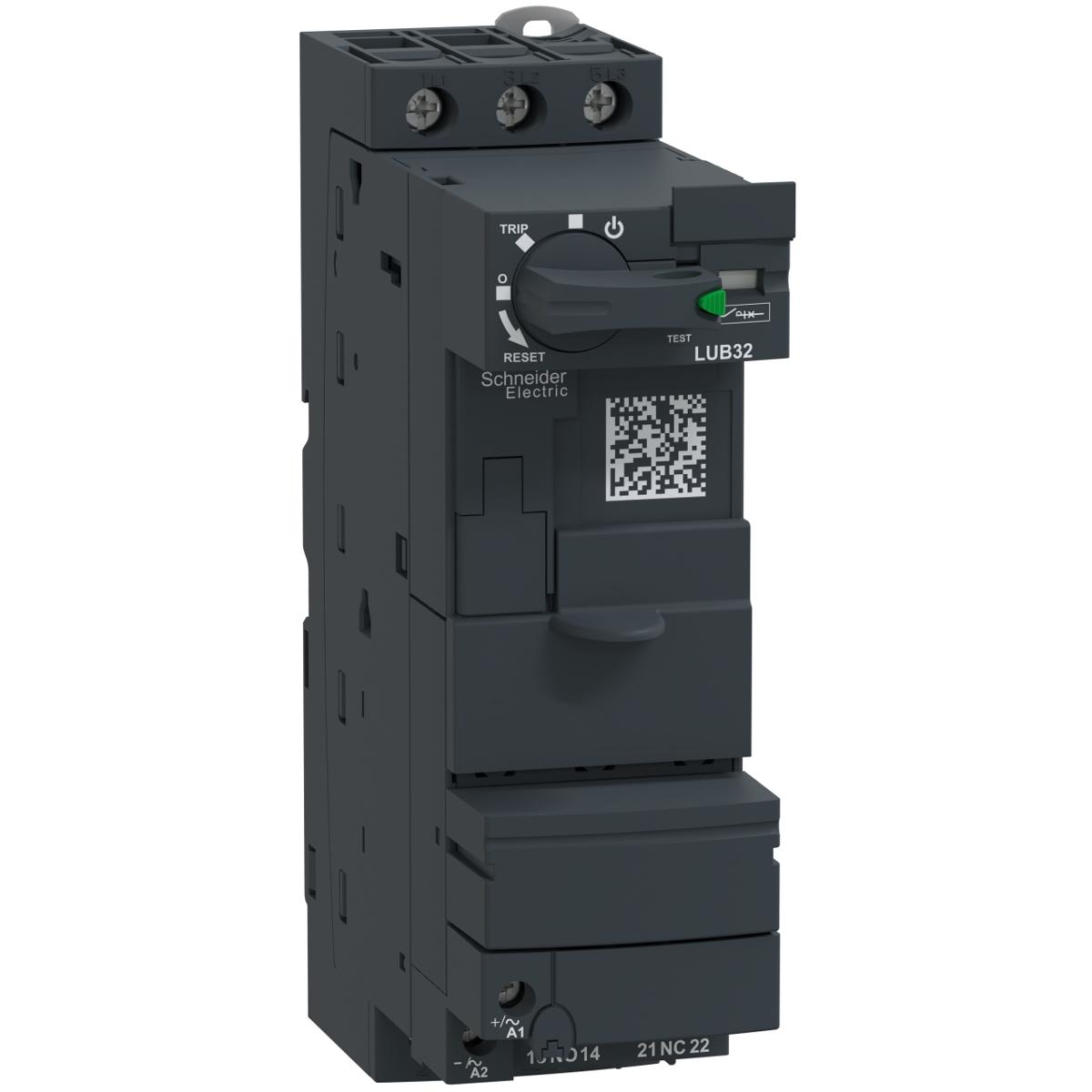

Schneider Electric Grundgerät, TeSys U, 32A, mit Schraubklemmen (LUB32)

Grundgeräte TeSys U. Grundgerät, TeSys U, 32A, ohne Klemmen. Bemessungsleistung 0,1-15 kW, Drehrichtungen 1, MTZ 13, Steuerspannung ?. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweiß frei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.

Produktmerkmale:

• Produktname: TeSys Ultra
• Produkt- oder Komponententyp: Grundgerät mit einer Drehrichtung
• Geräteanwendung: Motorsteuerung / Motorschutz
• Beschreibung der Pole: 3P
• Eignung für Isolation: ja
• Betriebsbemessungsspannung Ue: 690 V AC für Stromkreis
• Netzwerkfrequenz: 40 - 60 Hz
• [Ith] Konventioneller thermischer Strom in freier Luft: 32 A
• Nennbetriebsstrom Ie:
  • 28,5 A bei <= 440 V
  • 23 A bei 500 V
  • 21 A bei 690 V
• Nutzungskategorie:
  • AC-43
  • AC-44
  • AC-41
• [Ics] Bemessungsbetriebs-Ausschaltvermögen:
  • 50 kA bei 230 V
  • 50 kA bei 440 V
  • 10 kA bei 500 V
  • 4 kA bei 690 V
• Aufbau der Hilfskontakte: 1 S + 1 Ö
• Ausführung der Hilfskontakte:
  • Typ verbundene Kontakte (1 S + 1 Ö) entspricht IEC 60947-4-1
  • Typ Spiegelkontakt (1 Ö) entspricht IEC 60947-1
• Bemessungsbetätigungsspannungen [Uc]:
  • 24 V AC 50/60 Hz
  • 24 V DC
  • 48 - 72 V AC 50/60 Hz
  • 48 - 72 V DC
  • 110 - 240 V AC 50/60 Hz
  • 110 - 220 V DC
• Wärmeableitung:
  • 3 W für Steuerkreis mit LUCA, LUCB, LUCC, LUCD
  • 1,8 W für Steuerkreis mit LUCM
• Niveau des Sicherheitslevels:
  • B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
• Ansprechzeit:
  • 35 ms öffnen mit LUCA, LUCB, LUCC, LUCD, LUCM für Steuerkreis
  • 50 ms bei >= 72 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 60 ms bei 48 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 70 ms bei 24 V schließen mit LUCA, LUCB, LUCC, LUCD für Steuerkreis
  • 65 ms schließen mit LUCM für Steuerkreis
• Mechanische Lebensdauer: 15 Mcycles
• Max. Betriebsrate: 3600 cyc/h
• Normen:
  • EN 60947-6-2
  • IEC 60947-6-2
  • UL 60947-4-1, mit Phasentrenner
  • CSA C22.2 Nr. 60947-4-1, mit Phasentrenner
• [Ui] Bemessungs-Isolationsspannung:
  • 690 V entspricht IEC 60947-6-2 (Verschmutzungsgrad 3)
  • 600 V entspricht UL 60947-4-1
  • 600 V entspricht CSA C22.2 Nr. 60947-4-1
• Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht IEC 60947-6-2
• Sichere Stromkreistrennung:
  • 400 V SELV zwischen Steuer- und Hilfsstromkreise entspricht IEC 60947-1 Anhang N
  • 400 V SELV zwischen Steuer- oder Hilfsstromkreis und Hauptstromkreis entspricht IEC 60947-1 Anhang N
• Befestigung:
  • Geklippt (DIN-Schiene)
  • Schraubbefestigung (Platte)
• Breite: 45 mm
• Höhe: 154 mm
• Tiefe: 126 mm
• Gewicht: 0,9 kg
• Schutzart (IP):
  • IP20 entspricht IEC 60947-1 (Frontplatte und verdrahtete Klemmen)
  • IP20 entspricht IEC 60947-1 (andere Seiten)
  • IP40 entspricht IEC 60947-1 (Frontplatte außerhalb Anschlusszone)
• Schutzbehandlung: TH entspricht IEC 60068
• Umgebungstemperatur bei Betrieb:
  • -25?60 °C mit LUCM
  • -25?70 °C mit LUCA, LUCB, LUCC, LUCD
• Umgebungstemperatur bei Lagerung: -40?85 °C
• Feuerbeständigkeit:
  • 960 °C Teile zum Montieren von Strom führenden Komponenten entspricht IEC 60695-2-12
  • 650 °C entspricht IEC 60695-2-12
• Betriebshöhe: 2.000 m
• Stoßfestigkeit:
  • 10 gn Strompole geöffnet entspricht IEC 60068-2-27
  • 15 gn Strompole geschlossen entspricht IEC 60068-2-27
• Vibrationsfestigkeit:
  • 2 gn (f= 5?300 Hz) Strompole geöffnet entspricht IEC 60068-2-27
  • 4 gn (f= 5?300 Hz) Strompole geschlossen entspricht IEC 60068-2-27
• Widerstandsfähigkeit gegen elektrostatische Entladung:
  • 8 kV Level 3 im Freien entspricht IEC 61000-4-2
  • 8 kV Level 4 bei Kontakt entspricht IEC 61000-4-2
• Best. gg. Strahlungsfelder: 10 V/m 3 entspricht IEC 61000-4-3
• Widerstandsfähigkeit gegen kurze Störsignale:
  • 2 kV Klasse 3 serielle Verbindung entspricht IEC 61000-4-4
  • 4 kV Klasse 4 alle Schaltkreise, außer serielle Verbindung entspricht IEC 61000-4-4
• Verlustfreie Stoßwelle:
  • Störfestigkeit gg. HF-Felder: 10 V entspricht IEC 61000-4-6
  • Störfest. gg. Kurzzeiteinbr.: 3 ms für Steuerkreis
  • Störfestigkeit gegen Spannungsabfälle: 70 % / 500 ms entspricht IEC 61000-4-11
