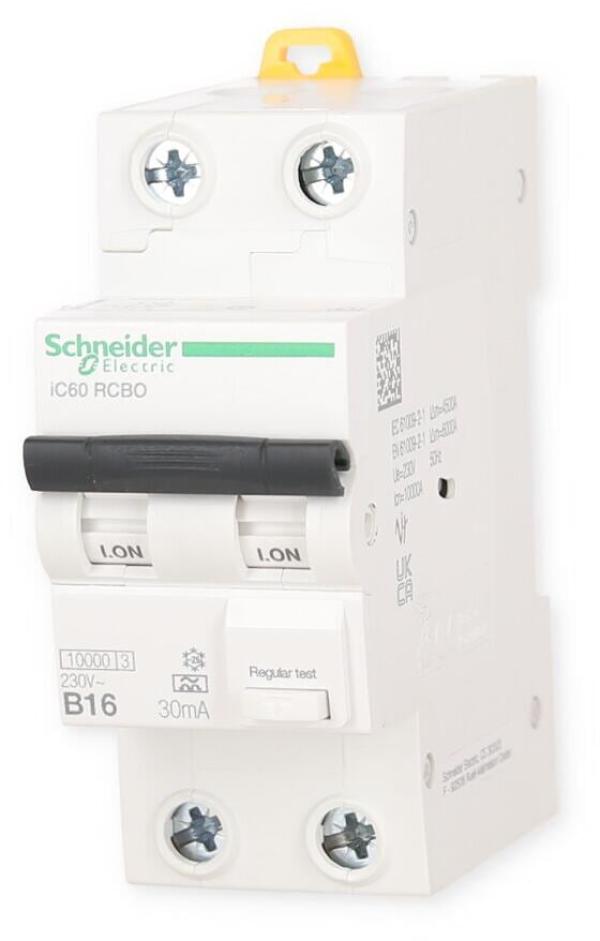

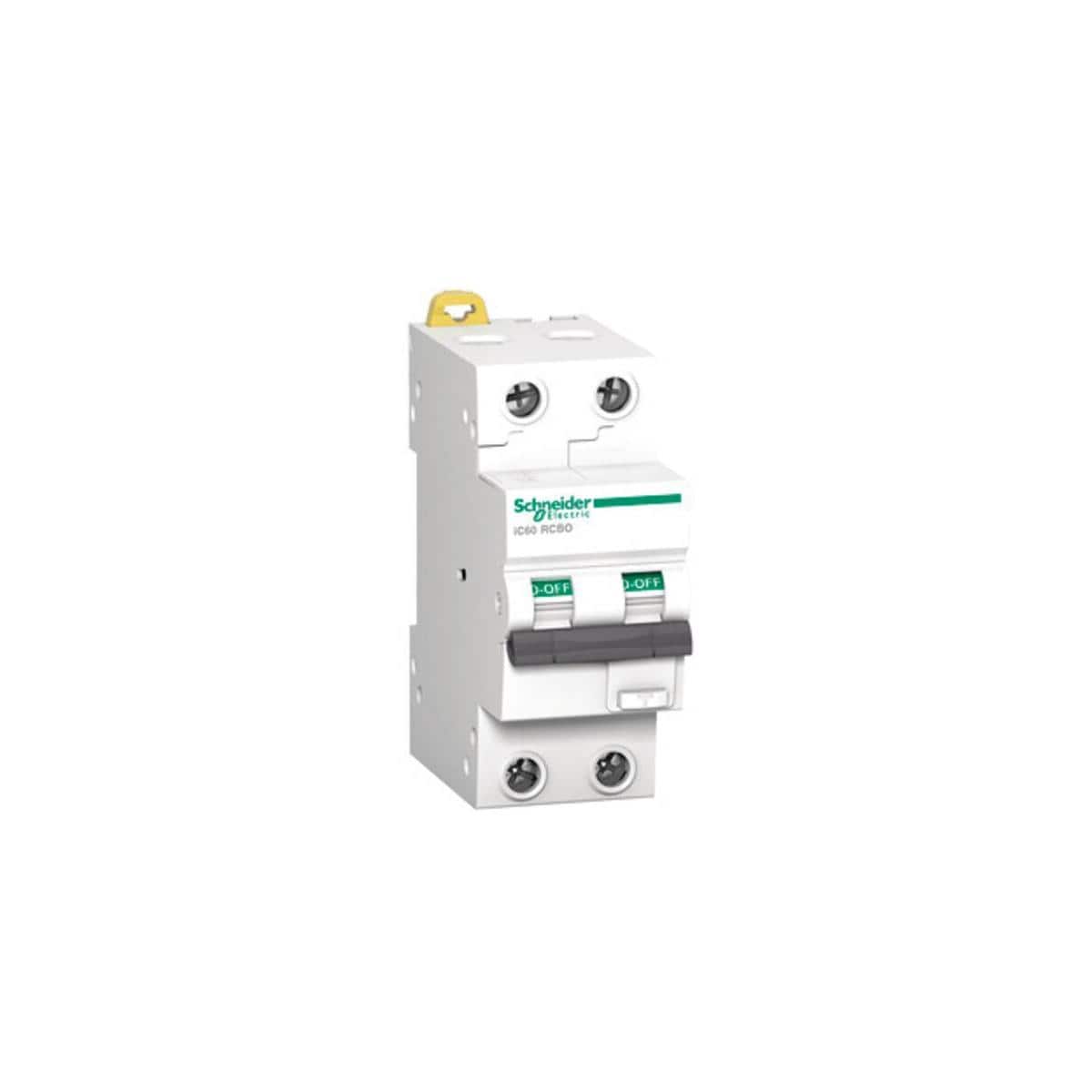

Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iC60H, 10kA (IEC/EN 61009-1 und IEC/EN 61009-2-1), 15kA (IEC/EN 60947-2). 2-polig, Nennstrom 16A, B-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 500V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD), OF/SD-Schalter mit Ti24-Schnittstelle zur Zustandsmeldung an eine speicherprogrammierbare Steuerung (iOF/SD24). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IC60H erfüllt folgende Normen- IEC/EN 61009-1, IEC/EN 61009-2-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Produktmerkmale:
- Produktname: Acti9 iC60 RCBO
- Produkt- oder Komponententyp: Fehlerstromschutzschalter mit Überstromschutz (FI/LS)
- Geräteanwendung: Verteilung
- Beschreibung der Pole: 2 P
- Anzahl der geschützten Pole: 2
- [In] Bemessungsstrom: 16 A
- Netzwerktyp: AC
- Auslöser-Technologie: thermomagnetisch
- Kurvenscheibe: B
- Erdschlussempfindlichkeit: 30 mA
- Erdschlussschutz Zeitverzögerung: unverzögert
- Erdschluss-Schutzklasse: Typ A
- Ausschaltvermögen:
- 10000 A Icn bei 220 - 240 V AC 50 Hz entspricht EN/IEC 61009-2-1
- 15 kA Icu bei 220 - 240 V AC 50 Hz entspricht EN/IEC 60947-2
- Eignung für Isolation: nein, entspricht IEC 60947-1
- Geräteposition im System: Abgang
- Netzwerkfrequenz: 50 Hz
- [Ue] Betriebsbemessungsspannung: 220 - 240 V AC 50 Hz
- Grenzwert für magnetische Auslösung: 3 - 5 x In
- Fehlerstrom-Auslösetechnik: Spannungsunabhängig
- Bem.-Betr.-Ausschaltverm. Ics:
- 7500 A 75 % Icn bei 220 - 240 V AC 50 Hz entspricht EN/IEC 61009-2-1
- 7,5 kA 50 % Icu bei 220 - 240 V AC 50 Hz entspricht EN/IEC 60947-2
- Bemessungsbruchkraft und Bemessungsleistung:
- Idm 6000 A bei 220 - 240 V AC 50 Hz entspricht EN/IEC 61009-2-1
- Begrenzungsklasse: 3 entspricht EN/IEC 61009-2-1
- [Ui] Bemessungs-Isolationsspannung: 500 V AC 50 Hz
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 4 kV
- Stoßstrom: 250 A
- Kontaktstellungsanzeige: nein
- Kontrolltyp: Kippschalter
- Lokale Signalisierung: EIN, AUS, Fehlerauslösung
- Montagemodus: aufsteckbar
- Montagehalterung: DIN-Schiene
- Kompatibilität von Kammschienen und Verteilerblöcken:
- oben oder unten: ja
- unten: Doppelfunktionsklemme
- Anschlussraster: 9 mm zwischen Polen
- 9-mm-Raster: 4
- Höhe: 86 mm
- Breite: 36 mm
- Tiefe: 78 mm
- Gewicht: 273 g
- Farbe: weiß
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 10000 Zyklen
- Anschlüsse ? Klemmen:
- Einfachanschlussklemme oben oder unten1?35 mm² fest
- Einfachanschlussklemme oben oder unten1?25 mm² flexibel
- Einfachanschlussklemme oben oder unten1?25 mm² flexibel mit Aderendhülse
- Drahtabisolierungslänge: 12 mm für oben oder unten Verbindung
- Anzugsdrehmoment: 2 Nm
- Erdschlussschutz: integriert
- Normen:
- EN/IEC 60947-2
- EN/IEC 61009-2-1
- Schutzart (IP):
- IP40 (Verteilerschrank) entspricht IEC 60529
- IP20 entspricht IEC 60529
- Überspannungskategorie: III entspricht IEC 60364
- Elektromagnetische Verträglichkeit: 8/20 µs Impulswiderstand, 250 A entspricht EN/IEC 61009-2-1
- Tropentauglichkeit: 2
- Relative Feuchtigkeit: 95 % bei 55 °C
- Umgebungstemperatur bei Betrieb: -25?40 °C
- Umgebungstemperatur bei Lagerung: -40?70 °C
