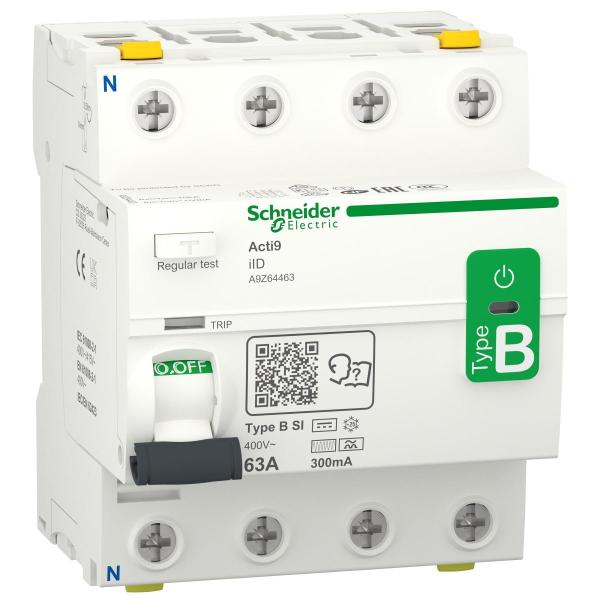

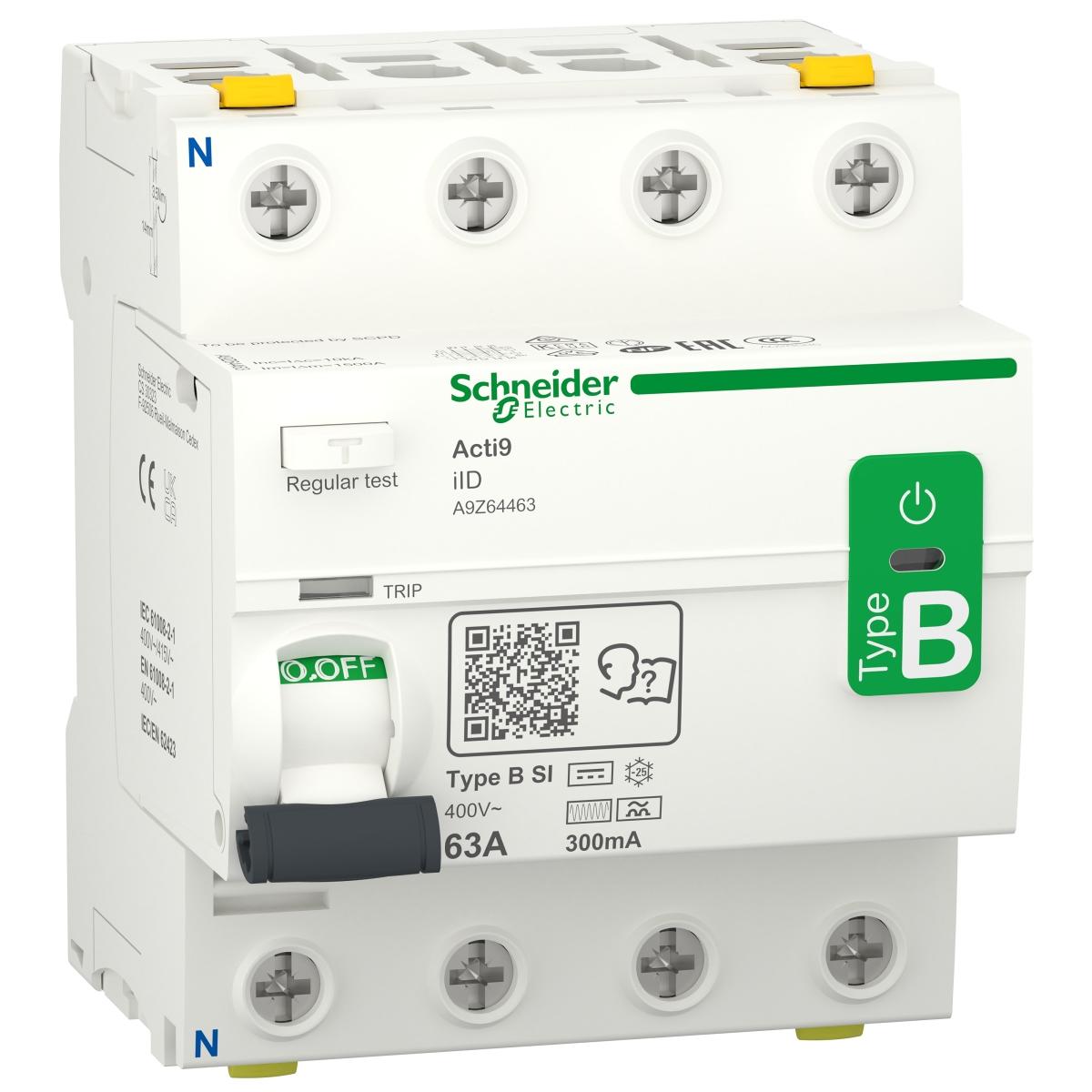

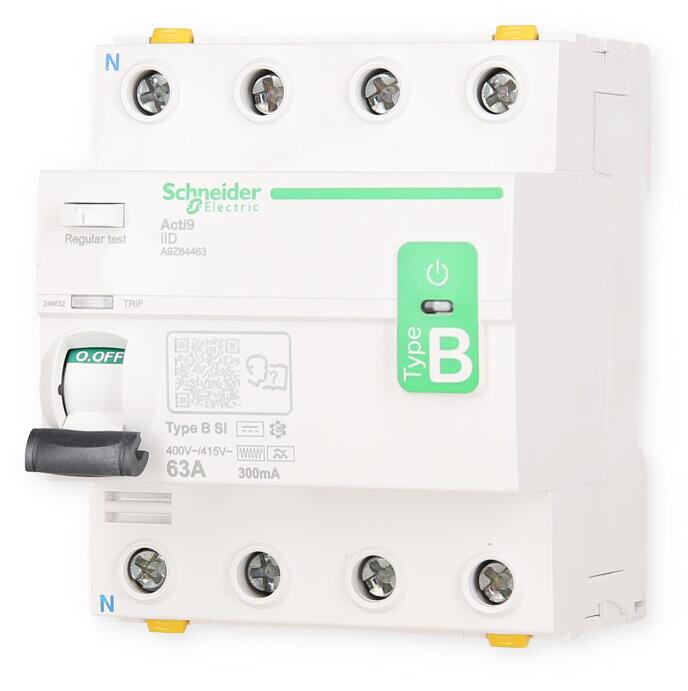

Fehlerstrom-Schutzschalter Allstromsensitiv Acti 9 iID. 4-polig, Nennstrom 63A, Typ B-SI, Nennfehlerstrom 300mA, Betriebsspannung (Ue) 400 AC,50Hz, Isolationsspannung 500V AC. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Fehlerstrom. Sichere Kontaktanzeige (VisiSafe) des Fehlerstromschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Prüftaste für die regelmäßige Prüfung der Funktion. Doppel-Anschlussklemmen für beidseitigen Anschluss von Kabeln oder Phasenschienen. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Zusätzlich anreihbare Hilfsmodule (optional) Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Typ B-SI ist die SI-Technologie integriert, die eine höhere Festigkeit gegen elektrische Störungen bietet. Schützt bei glatten Gleichfehlerströmen in 1- oder 3-phasigen Versorgungsnetzen hervorgerufen durch Frequenzumrichter, Wechselrichter & Notstromversorgung. Farbton RAL 9003. Erfüllt die folgenden Normen IEC/EN 61008-2-1, IEC/EN 62423, IEC 61543, VDE 0664.
Produktmerkmale:
- Produktname: Acti9 iID
- Produkt- oder Komponententyp: Fehlerstrom-Schutzschalter (FI)
- Geräteanwendung:
- Photovoltaik
- 3P-Drehzahlantrieb
- Aufzug
- Beschreibung der Pole: 4P
- Neutralposition: links
- [In] Bemessungsstrom: 63 A
- Netzwerktyp: AC
- Erdschlussempfindlichkeit: 300 mA
- Erdschlussschutz Zeitverzögerung: unverzögert
- Erdschluss-Schutzklasse: Typ B-SI
- Geräteposition im System: Abgang / Gruppeneingang
- Netzwerkfrequenz: 50 Hz
- [Ue] Betriebsbemessungsspannung: 400 V AC 50 Hz
- Fehlerstrom-Auslösetechnik: Spannungsunabhängig
- Bemessungsbruchkraft und Bemessungsleistung: Idm 1500 A / Im 1500 A
- Bedingter Bemessungs-Kurzschlussstrom: 10 kA
- [Ui] Bemessungs-Isolationsspannung: 500 V
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Kontaktstellungsanzeige: ja
- Kontrolltyp: Kippschalter
- LEDs:
- ON/OFF-Anzeige
- LED (grün) für Vorhandensein von Spannung
- Auslöseanzeige
- Montagemodus: aufsteckbar
- Montagehalterung: DIN-Schiene
- 9-mm-Raster: 8
- Höhe: 88 mm
- Breite: 72 mm
- Tiefe: 79 mm
- Gewicht; 0,415 kg
- Farbe: weiß
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 15000 Zyklen
- Beschreibung der Verriegelungsoptionen: Vorhängeschloss
- Anschlüsse ? Klemmen:
- Doppelklemme vorne1?35 mm² fest
- Doppelklemme vorne1?25 mm² flexibel
- Doppelklemme vorne1?25 mm² flexibel mit Aderendhülse
- Doppelklemme Rückseite1?25 mm² fest
- Doppelklemme Rückseite1?16 mm² flexibel
- Doppelklemme Rückseite1?16 mm² flexibel mit Aderendhülse
- Drahtabisolierungslänge: 14 mm für oben oder unten Verbindung
- Anzugsmoment: 3,5 Nm oben oder unten
- Normen:
- IEC 61008-2-1
- IEC/EN 62423
- EN 61008-2-1
- Schutzart (IP):
- IP20 entspricht IEC 60529
- IP40 (modulares Gehäuse) entspricht IEC 60529
- Schutzart (IK): IK05
- Verschmutzungsgrad: 3
- Überspannungskategorie: IV
- Elektromagnetische Verträglichkeit: 8/20 µs Impulswiderstand, 3 kA entspricht EN/IEC 61008-1
- Betriebshöhe: 0 - 2.000 m
- Umgebungstemperatur bei Betrieb: -25?60 °C
- Umgebungstemperatur bei Lagerung: -40?85 °C
| Bemessungsstrom [A] | 63 |
| Empfindlichkeit | 300mA |
